Zawiesie łańcuchowe 1-cięgnowe

Zawiesie łańcuchowe 1-cięgnowe to sprzęt stosowany do pracy w najbardziej wymagających warunkach. Charakteryzuje się dużymi wartościami dopuszczalnego obciążenia roboczego (DOR), które wynoszą od 1,12 tony do 15 ton. Zawiesie łańcuchowe jest najtrwalszym ze wszystkich rodzajów zawiesi dźwigowych, dzięki stalowym komponentom klasy 8.

Zawiesia 1-cięgnowe przeznaczone są do transportowania ładunków z jednym punktem zaczepowym (zawiesie zawieszone w układzie prostym) lub bez punktu zaczepienia (zawiesie zawieszone poprzez obwiązanie).



Dopuszczalne obciążenie robocze

W naszym sklepie od ręki możesz kupić zawiesia łańcuchowe 1-cięgnowe od 1.12 do 5 ton i długości od 1 do 5 m. Jeżeli potrzebujesz zawiesia o większej długości (6-10m lub więcej) możesz je zamówić mailowo (czas oczekiwania to 24h). Zawiesia o wytrzymałości od 8 do 15 ton również dostępne są na zamówienie (czas oczekiwania to około 5 dni).

Średnica łańcucha WLL- układ prosty WLL - przez obwiązanie 1m - 5m 6m - 10m
6 mm 1,12 tony 0,9 tony Dostępne od ręki (24h) Na zamówienie (24h)
8 mm 2 tony 1,6 tony Dostępne od ręki (24h) Na zamówienie (24h)
10 mm 3,15 tony 2,5 tony Dostępne od ręki (24h) Na zamówienie (24h)
13 mm 5,3 ton 4,25 tony Dostępne od ręki (24h) Na zamówienie (24h)
16 mm 8 ton 6,3 tony Na zamówienie (5 dni) Na zamówienie (5 dni)
19 mm  11,2 tony 8,95 tony Na zamówienie (5 dni) Na zamówienie (5 dni)
22 mm 15 ton 12 ton Na zamówienie (5 dni) Na zamówienie (5 dni)



Jak mierzymy długość zawiesi?

Całkowita długość zawiesia łańcuchowego jaka ogólnie jest założona mierzymy od górnej wewnętrznej krawędzi ogniwa do dolnej wewnętrznej krawędzi haka.

Długość zawiesia



Sprzedajemy tylko atestowane zawiesia!

Oferowane zawiesie łańcuchowe, jak i komponenty, z jakich zostało złożone objęte są roczną gwarancją producenta oraz spełniają wszystkie normy europejskie, co gwarantuje wysoką jakość naszego produktu.

  • Zawiesie spełnia normę EN 818-4
  • Komponenty zawiesia (haki, ogniwa) spełniają normę EN 1677-1-4
  • Łańcuchy spełniają normę PN-EN 818-2



Budowa zawiesi łańcuchowych

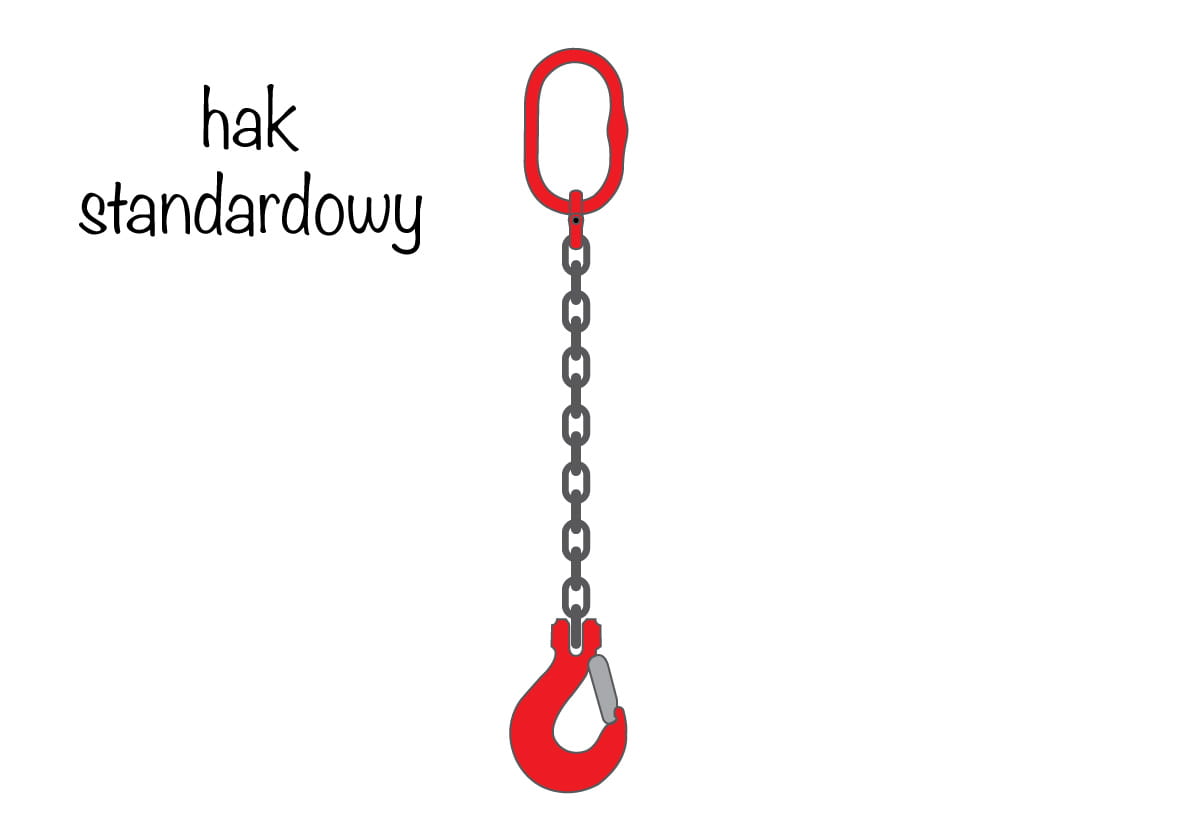

Zawiesie łańcuchowe 1-cięgnowe z jednej strony zakończone jest solidnym ogniwem, które wykorzystywane jest do zaczepienia zawiesia. Z drugiej strony zawiesie łańcuchowe wyposażone jest w hak standardowy z zapadką klasy 8, pomalowany proszkowo na czerwono, o wytrzymałości na rozciągniecie 800 M/mm². Całe zawiesie łańcuchowe jest zbudowane z elementów rozbieralnych co oznacza, że w razie potrzeby można wymienić pojedynczy komponent zawiesia.

Hak standardowy z zapadką  do łańcucha to najbardziej uniwersale i łatwe w obsłudze zakończenie zawiesia dźwigowego. Zapadka zamyka obwód standardowego haka, uniemożliwiając zsunięcie się zaczepionego ładunku. Dedykowany hak do łańcucha umożliwia jego wymianę.

Hak standardowy to najbardziej uniwersalne i bezpieczne w stosowaniu hak montowany do zawiesia. Jednocześnie jest to produkt najwyższej jakość, spełniający europejską normę EN 1677-1.

 Budowa zawiesia łańcuchowego

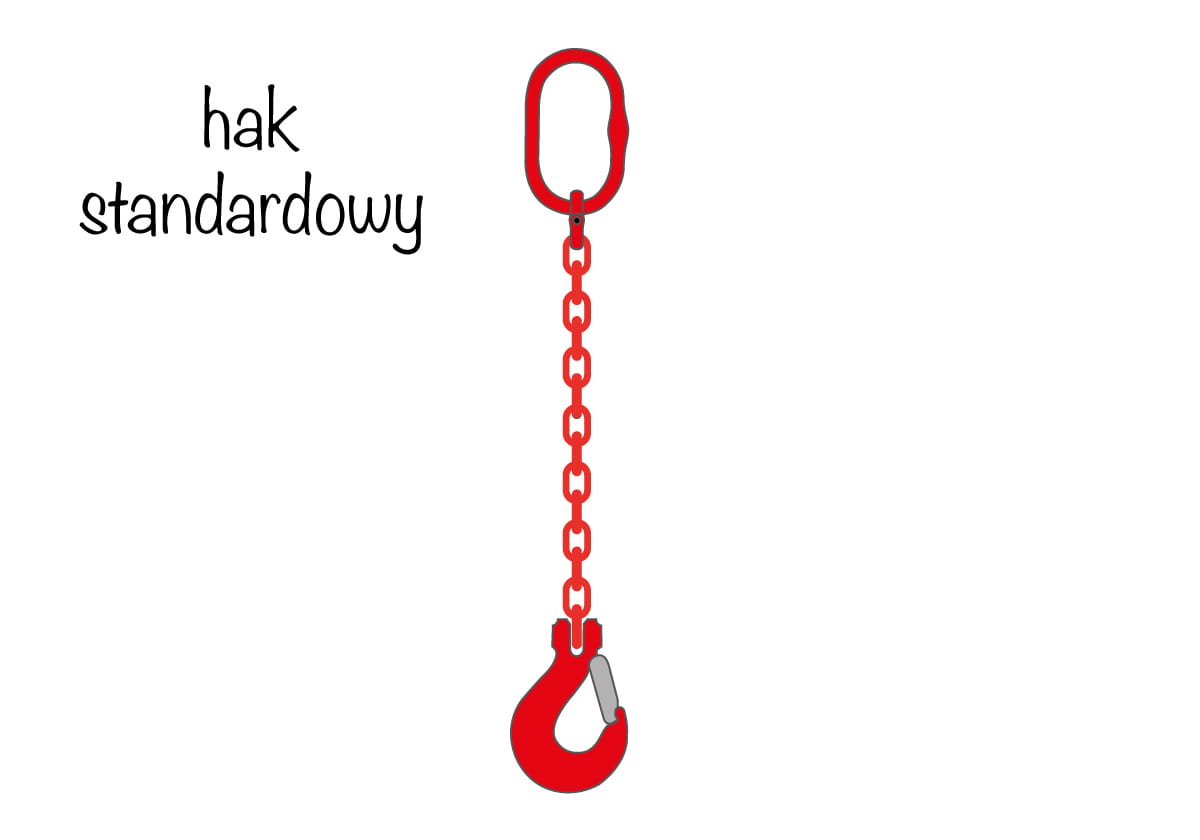

Zawiesie łańcuchowe 1-cięgnowe dostępne jest w dwóch kolorach łańcucha: czarny oraz czerwonym.

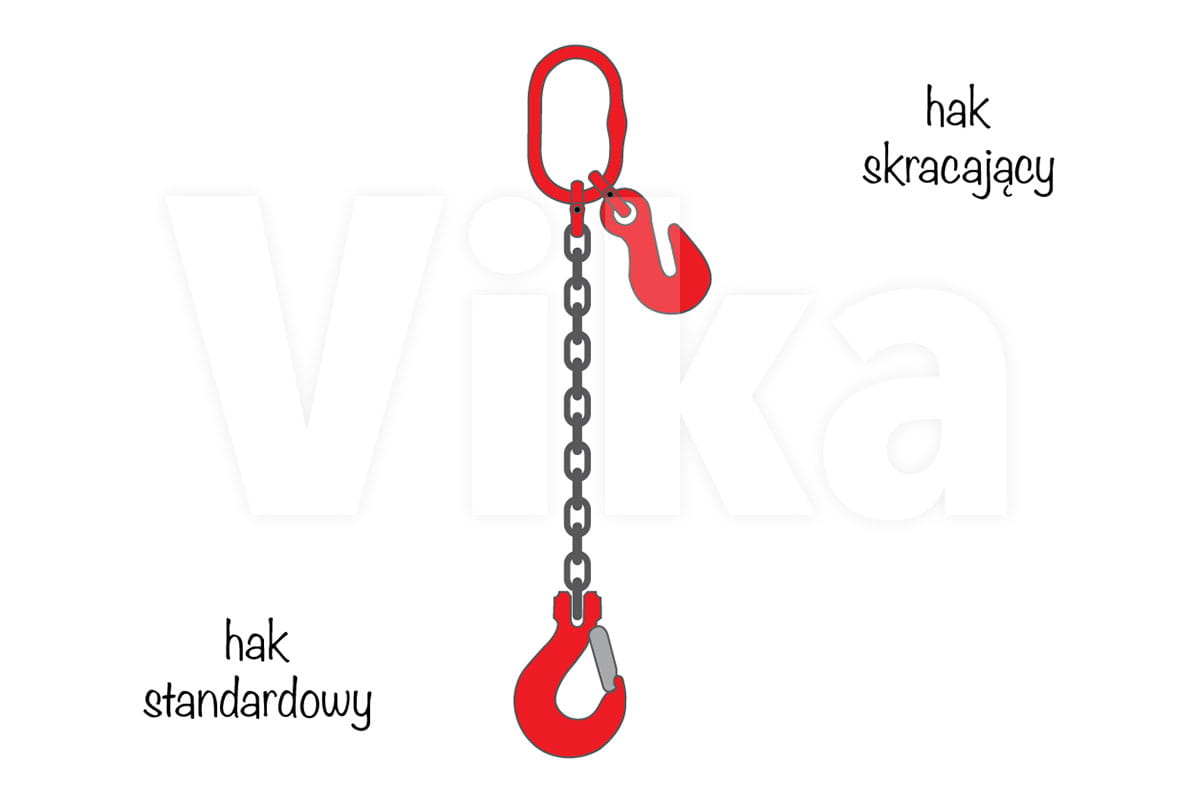

Zawiesie łańcuchowe z hakiem skracającym

Wyposażenie zawiesia łańcuchowego w hak skracający umożliwia dopasowanie długości cięgna zawiesia do transportowanego ładunku oraz panujących warunków. Hak skracający montowany jest przy ogniwie głównym zawiesia, tak aby umożliwiał operowanie całą długością cięgna zawiesia łańcuchowego.

Zawiesie łańcuchowe jako jedyne spośród zawiesi dźwigowych może być wyposażone w hak skracający umożliwiający na dowolne skrócenie cięgna.



Zalety zawiesi łańcuchowych 1-cięgnowych

  • duży zakres wartości DOR wynoszący od 1,12 tony do 15 ton
  • tabliczka znamionowa na stałe zaczepiona do ogniwa
  • współczynnik bezpieczeństwa: 4:1
  • hak skracający umożliwiający dobranie długości łańcucha
  • długa żywotność - zawiesia łańcuchowe są odporne na działanie ostrych krawędzi
  • zakres temperaturach: od -40°C do 200°C
  • 1 rok gwarancji na wszystkie komponenty zawiesi łańcuchowych
  • dostępne od ręki i szybka wysyłka
  • stal klasy 8 odporna na korozje



Ogniwo zbiorcze - tabela wymiarów

WLL [tony] d [mm] W [mm] L [mm] Waga [kg]
1,6 14 60 110 0,34
2,12 16 60 110 0,53
3,15 18 75 135 0,83
5,3 22 90 160 1,5
8 26 100 180 2,32
11,2 32 110 200 3,95
14 36 140 260 6,34
17 40 160 300 8,96
21,2 45 180 340 12,8
31,5 50 190 350 16,88
45 56 200 400 23,28
56 63 220 430 32

Ogniwo zbiorcze - wymiary

Hak standardowy - tabela wymiarów

WLL [tony] Rozmiar A [mm] B [mm] M [mm] H [mm] L [mm] E [mm] Waga [kg]
1,12 6 8 32 35 23 76 26 0,32
2 7/8 9,5 37 37 32,5 85,5 29 0,53
3,15 10 13 49 46 35 104 39 1,05
5,3 13 16,5 56,5 56 42,5 128 47 2
8 16 21,5 70,5 60 54 150 55 3,7
12,5 20 24 77 79 58 180 61 6
15 22 27 91 101 62 213 72 10,4

Hak standardowy do łańcucha

Dane techniczne

Materiał cięgna stalowy łańcuch
Liczba cięgien 1-cięgnowe
Rodzaj zakończenia hak standardowy
Rodzaj ładunku z zaczepem
Id produktów 2805
