Opis

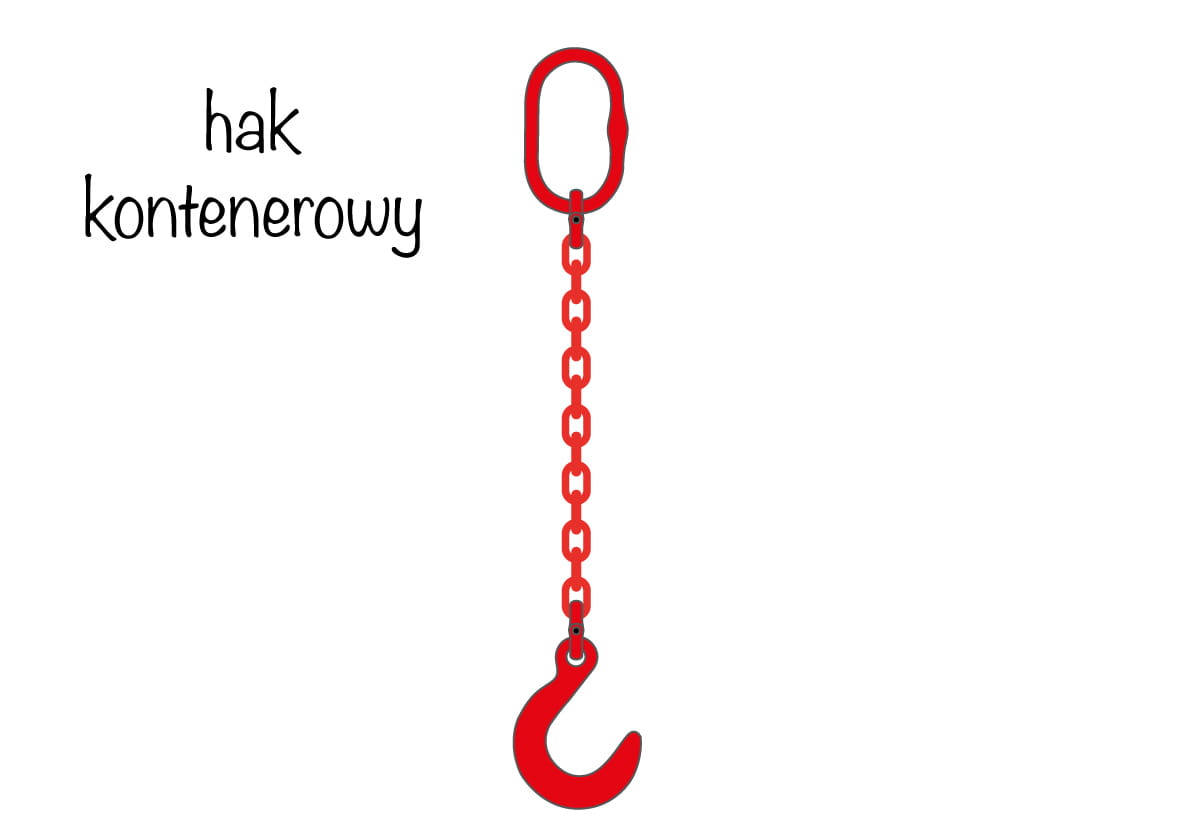

Zawiesie łańcuchowe 1-cięgnowe

Zawiesie łańcuchowe 1-cięgnowe to najbardziej wytrzymały osprzęt dźwigowy o wytrzymałości od 1,12 tony do 15 ton. Wykonany ze stalowego łańcucha klasy 8 ulepszonej cieplnie oraz z komponentów, które zabezpieczone są przed rdzą. Zawiesie wykorzystywane do przenoszenia ładunków poprzez powieszenie lub obwiązanie. Dzięki wysokiej wytrzymałości zawiesie jest uniwersalne w stosowaniu np. może posłużyć jak łańcuch do wyciągania ciężkich pojazdów.

Zawiesie 1-cięgnowe popularnie wykorzystywane, są w budownictwie, stoczniach oraz nawet hobbistycznie.



Dopuszczalne obciążenie robocze (DOR)

Dopuszczalne obciążenie robocze inaczej DOR lub po angielsku WLL to miara wytrzymałości zawiesia uzależniona od metody zawieszenia ładunku. W zawiesiach 1-cięgnowych wyróżnia się 2 metody zawieszenia ładunku na zawiesiu: w układzie prostym oraz poprzez obwiązanie. Trzeba o tym pamiętać, że dwa różniące się od siebie metody mają dwa róże dopuszczalne obciążenia robocze.

Oferujemy na miejscu (gotowe do wysyłki - 24h) zawiesia łańcuchowe 1-cięgnowe o wytrzymałości od 1,12 tony do 5 ton i dowolnej długość (zawiesia dłuższe niż 5m można zamówić mailowo). Chętnie pomożemy w przygotowaniu indywidualnego, specjalnego zawiesia łańcuchowego w realizacji (czas oczekiwania to ok. 5 dni).



Średnica łańcucha DOR - układ prosty DOR - przez obwiązanie 1m - 5m 6m - 10m
6 mm 1,12 tony 0,9 tony Dostępne od ręki (24h) Na zamówienie (24h)
8 mm 2 tony 1,6 tony Dostępne od ręki (24h) Na zamówienie (24h)
10 mm 3,15 tony 2,5 tony Dostępne od ręki (24h) Na zamówienie (24h)
13 mm 5,3 ton 4,25 tony Dostępne od ręki (24h) Na zamówienie (24h)
16 mm 8 ton 6,3 tony Na zamówienie (5 dni) Na zamówienie (5 dni)
19 mm  11,2 tony 8,95 tony Na zamówienie (5 dni) Na zamówienie (5 dni)
22 mm 15 ton 12 ton Na zamówienie (5 dni) Na zamówienie (5 dni)



Jak mierzymy długość zawiesi?

Długość całkowita zawiesia łańcuchowego jest mierzona od górnej wewnętrznej krawędzi ogniwa zbiorczego do dolnej wewnętrznej krawędzi haka kontenerowego.

Długość zawiesia



Sprzedajemy tylko atestowane zawiesia!

Sprzedajmy tylko atestowane zawiesia, które spełniają europejskie normy. Na każde zawiesie dajemy roczną gwarancję. Zawiesie jest produktem o najwyższej solidności wykonania, które jest potwierdzone wybitym atestem i wytrzymałością na tablice znamionowej doczepionej do ogniwa głównego.

  • Zawiesie spełnia normę EN 818-4
  • Hak kontenerowy spełnia normę EN 1677-1
  • Ogniwo zbiorcze spełniają normę EN 1677-4
  • Łańcuchy spełniają normę PN-EN 818-2



Budowa zawiesi łańcuchowych

Zawiesie łańcuchowe 1-cięgnowe zbudowane jest z komponentów wykonanych ze stali klasy 8 ulepszonej cieplnie oraz wytrzymałości na rozciągnięcia wynoszącej 800 M/mm².

Hak kontenerowy jest to prosty i praktyczny hak, który znajduje zastosowanie w wielu miejscach. Jego największą zaletą jest nieposiadania zapadki lub zabezpieczenia, które mogą ograniczać chwycenie dużego zaczepu. Hak przymocowany jest do łańcuchowego cięgna poprzez złączkę łańcuchową.



Wszystkie komponenty, jakie zostały zastosowane do zbudowania zawiesia, są odporne na korozję oraz pomalowane proszkowo na kolor czerwony.

Zawiesie łańcuchowe jako jedyne z zawiesi dźwigowych składa się z elementów wymienialnych, co oznacza że każdy zużyty element można wymienić na nowy.

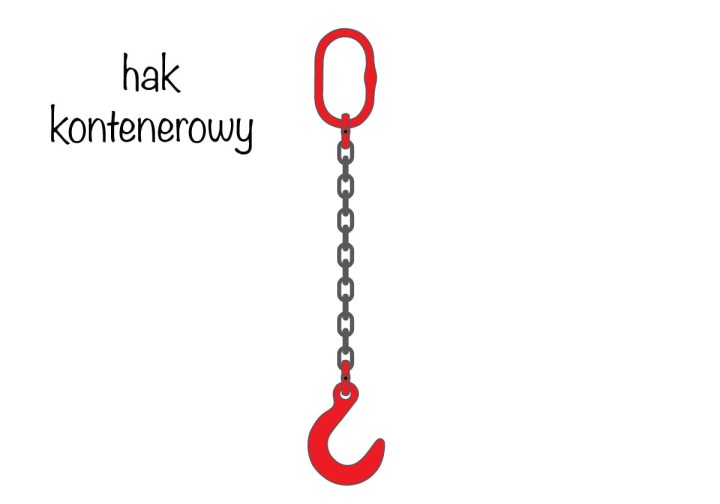

 Budowa zawiesia łańcuchowego

Zawiesie łańcuchowe 1-cięgnowe dostępne jest w dwóch kolorach łańcucha: czarny oraz czerwonym.

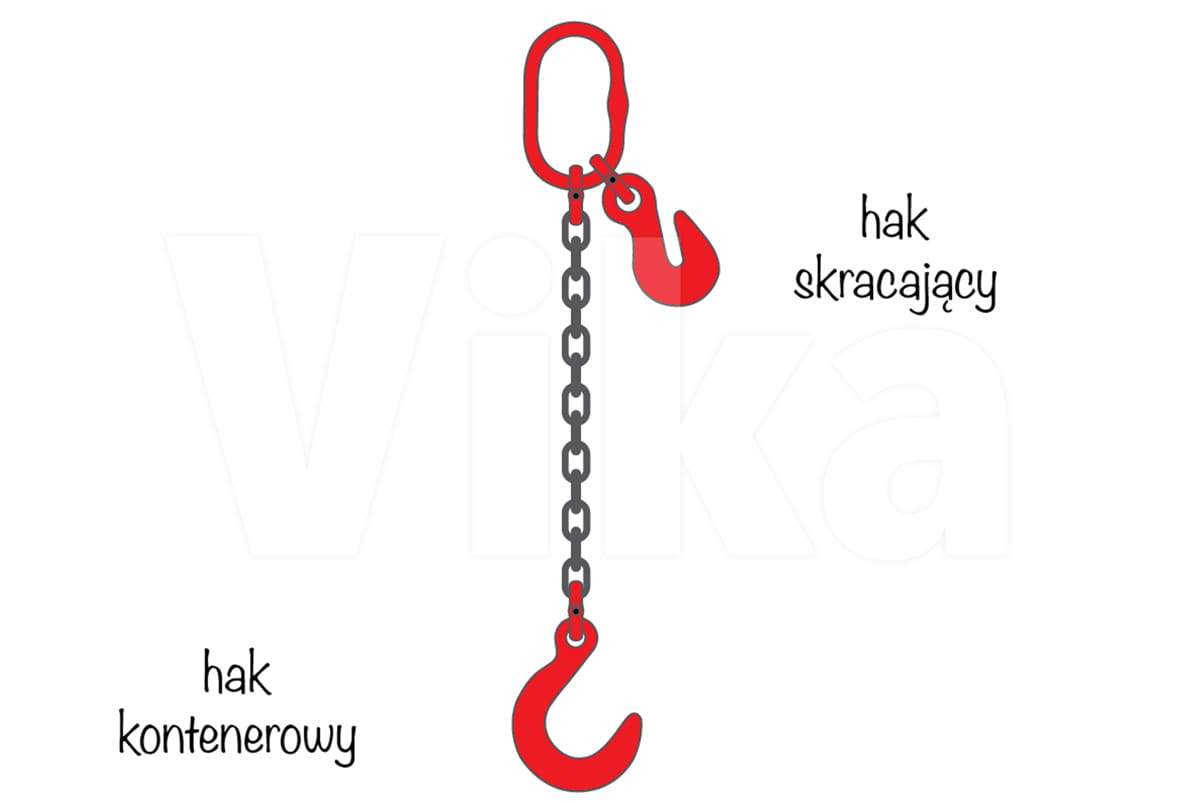

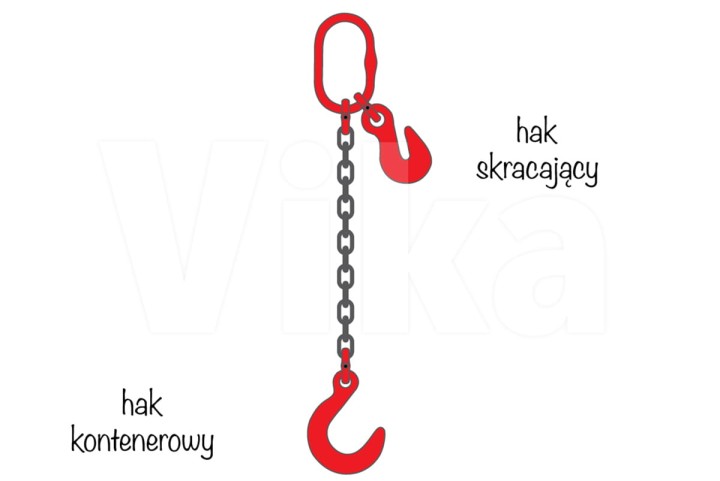

Zawiesie łańcuchowe z hakiem skracającym

Dodanie haka skracającego do zawiesia umożliwi skrócenia łańcucha zawiesia o dowolną długość. Hak skracający doczepiany do końca cięgna tak, aby umożliwić, jak największy zakres skracania łańcucha.

Zawiesie łańcuchowe jako jedyne spośród zawiesi dźwigowych może być wyposażone w hak skracający umożliwiający na dowolne skrócenie cięgna.



Zalety zawiesi łańcuchowych 1-cięgnowych

  • duży zakres wartości DOR wynoszący od 1,12 tony do 15 ton
  • tabliczka znamionowa na stałe zaczepiona do ogniwa
  • współczynnik bezpieczeństwa: 4:1
  • hak skracający umożliwiający dobranie długości łańcucha
  • długa żywotność - zawiesia łańcuchowe są odporne na działanie ostrych krawędzi
  • zakres temperaturach: od -40°C do 200°C
  • 1 rok gwarancji na wszystkie komponenty zawiesi łańcuchowych
  • dostępne od ręki i szybka wysyłka
  • stal klasy 8 odporna na korozje



Ogniwo zbiorcze - tabela wymiarów

WLL [tony] d [mm] W [mm] L [mm] Waga [kg]
1,6 14 60 110 0,34
2,12 16 60 110 0,53
3,15 18 75 135 0,83
5,3 22 90 160 1,5
8 26 100 180 2,32
11,2 32 110 200 3,95
14 36 140 260 6,34
17 40 160 300 8,96
21,2 45 180 340 12,8
31,5 50 190 350 16,88
45 56 200 400 23,28
56 63 220 430 32

Ogniwo zbiorcze - wymiary

Hak kontenerowy - wymiary

Wytrzymałość [t] Rozmiar L [mm] h [mm] a [mm] E [mm] Waga [kg]
2 7/8 120 31 18 63,5 1,09
3,15 10 146 33 22 76 1,95
5,3 13 175 44,5 27 89 3,22
8 16 205 51,5 32 101 5,26
12,5 20 235 65 38 114 9,07
15 22 264 68,5 45 127 11,79

Hak kontenerowy - wymiary

Dane techniczne

Materiał cięgna stalowy łańcuch
Liczba cięgien 1-cięgnowe
Rodzaj zakończenia hak kontenerowy
Rodzaj ładunku z zaczepem
