Opis

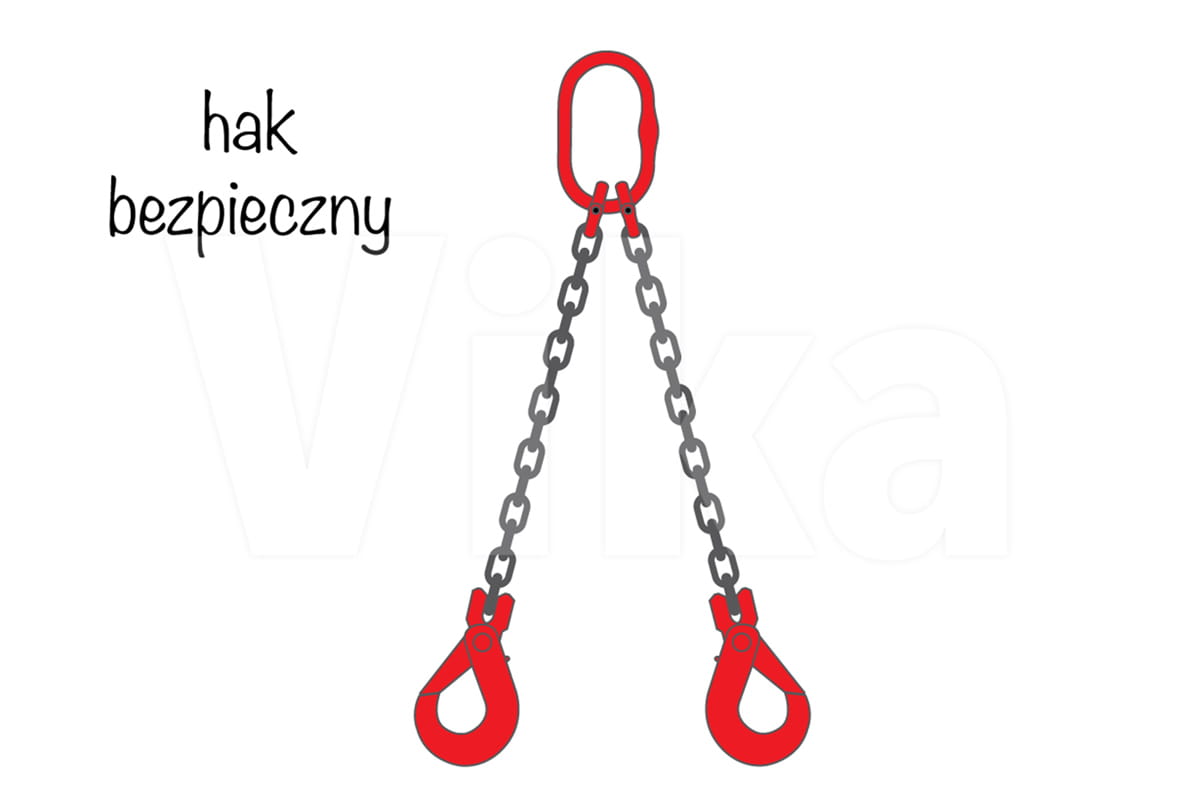

Zawiesie łańcuchowe 2-cięgnowe

Zawiesie łańcuchowe 2-cięgnowe wykonane ze stali klasy 8 ulepszonej cieplnie, która cechuje się dużą wytrzymałością. Zawiesie wyposażone w 2 łańcuchowe cięgna stosowane jest do podnoszenia oraz przenoszenia ładunków z dwoma punktami zaczepienia. Wytrzymałość zawiesia 2-cięgnowego wynosi od 1,6 tony do 21,2 tony

Zawiesia łańcuchowe 2-cięgnowe przystosowane jest do eksploatacji w ciężkich warunkach. Często wykorzystywane w stoczniach, magazynach, budownictwie oraz wielu innych.



Dopuszczalne obciążenie robocze

Dopuszczalne Obciążenie Robocze w skrócie DOR jest miarą wytrzymałości zawieszonego z ładunkiem zawiesi, która jest liczone ze względu na kąt nachylenia cięgna. Istnieją dwa przedziały nachylenia łańcuchowego cięgna do ładunku: 0° - 45° oraz 45° - 60°. Dla tych przedziałów DOR zawiesia ulega zmianie, o czym trzeba pamiętać i wziąć pod uwagę przy wyborze.

W naszym sklepie oferujemy dostępne od ręki zawiesia łańcuchowe od 1,6 tony do 7,5 tony o długość od 1 do 5 m (dłuższe długości niż 5m można zamówić mailowo) z szybką wysyłką w ciągu 24h. Na indywidualne zamówienie przygotowujemy zawiesie o wytrzymałości większej niż 15 ton (czas oczekiwania to ok. 5 dni).

Średnica łańcucha 0° - 45° 45° - 60° 1m - 5m 6m - 10m
6 mm 1,6 tony 1,12 tony Dostępne od ręki (24h) Na zamówienie (24h)
8 mm 2,8 tony 2 tony Dostępne od ręki (24h) Na zamówienie (24h)
10 mm 4,25 tony 3,15 tony Dostępne od ręki (24h) Na zamówienie (24h)
13 mm 7,5 tony 5,3 tony Dostępne od ręki (24h) Na zamówienie (24h)
16 mm 11,2 tony 8 ton Na zamówienie (5 dni) Na zamówienie (5 dni)
19 mm  16 ton 11,2 tony Na zamówienie (5 dni) Na zamówienie (5 dni)
22 mm 21,2 tony 15 ton Na zamówienie (5 dni) Na zamówienie (5 dni)



Jak mierzymy długość zawiesi?

Całkowita długość zawiesia łańcuchowego jest mierzona od górnej wewnętrznej krawędzi ogniwa zbiorczego do dolnej wewnętrznej krawędzi haka bezpiecznego.

Długość zawiesia

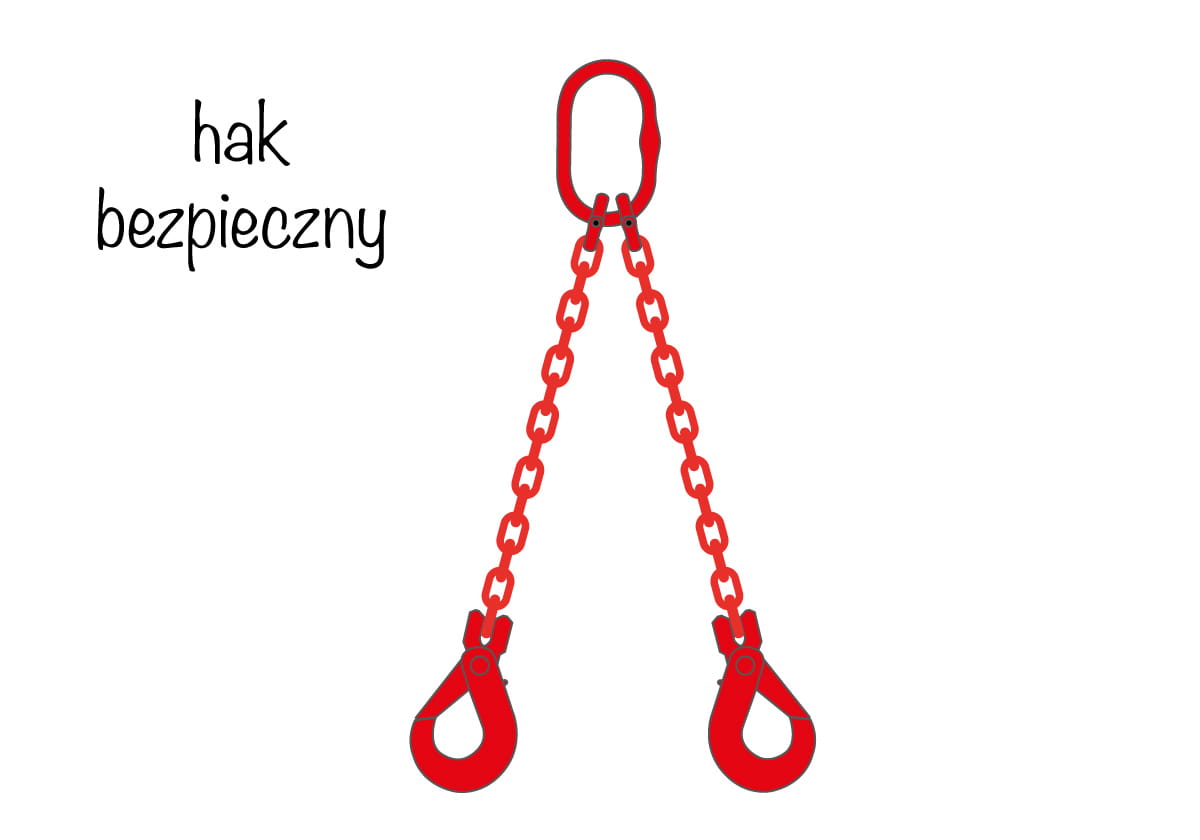

Zawiesie łańcuchowe dostępne jest w dwóch kolorach łańcucha: czarny oraz czerwonym.



Sprzedajemy tylko atestowane zawiesia!

Wszystkie nasze zawiesia to zawiesia atestowane spełniające wszystkie europejskie normy na każdy element zawiesia. Zawiesie wyposażone jest w tabliczkę znamionową z wybitym atestem i wytrzymałością, która przymocowana jest na stałe do ogniwa głównego. Na każde zawiesie dajemy roczną gwarancję.

  • Zawiesie spełnia normę EN 818-4
  • Hak bezpieczny spełnia normę EN 1677-1
  • Ogniwo zbiorcze spełniają normę EN 1677-4
  • Łańcuchy spełniają normę PN-EN 818-2



Budowa zawiesi łańcuchowych

Zawiesie łańcuchowe 2-cięgnowe zbudowane jest z elementów wykonanych ze stali klasy 8. Zawiesie składa się z haków bezpiecznych, które wyposażone są w ruchomy element, który odpowiada za blokadę otwierającą się do wewnątrz.

Ogniwo zbiorcze lub ogniwo główne zbiera wszystkie cięgna zawiesia w jeden punkt zbiorczy, umożliwiając w ten sposób zaczepienie zawiesia. Haki, ogniwa oraz złączki, które są wykorzystywane do budowy zawiesia oraz są odporne na korozję oraz pomalowane proszkowo na kolor czerwony. Dodatkowo każdy element zawiesie jest wytrzymały na rozciągniecie 800 M/mm².

Zawiesie łańcuchowe jako jedyne z zawiesi dźwigowych składa się z elementów wymienialnych, co oznacza, że każdy zużyty element można wymienić na nowy.



 Budowa zawiesia łańcuchowego

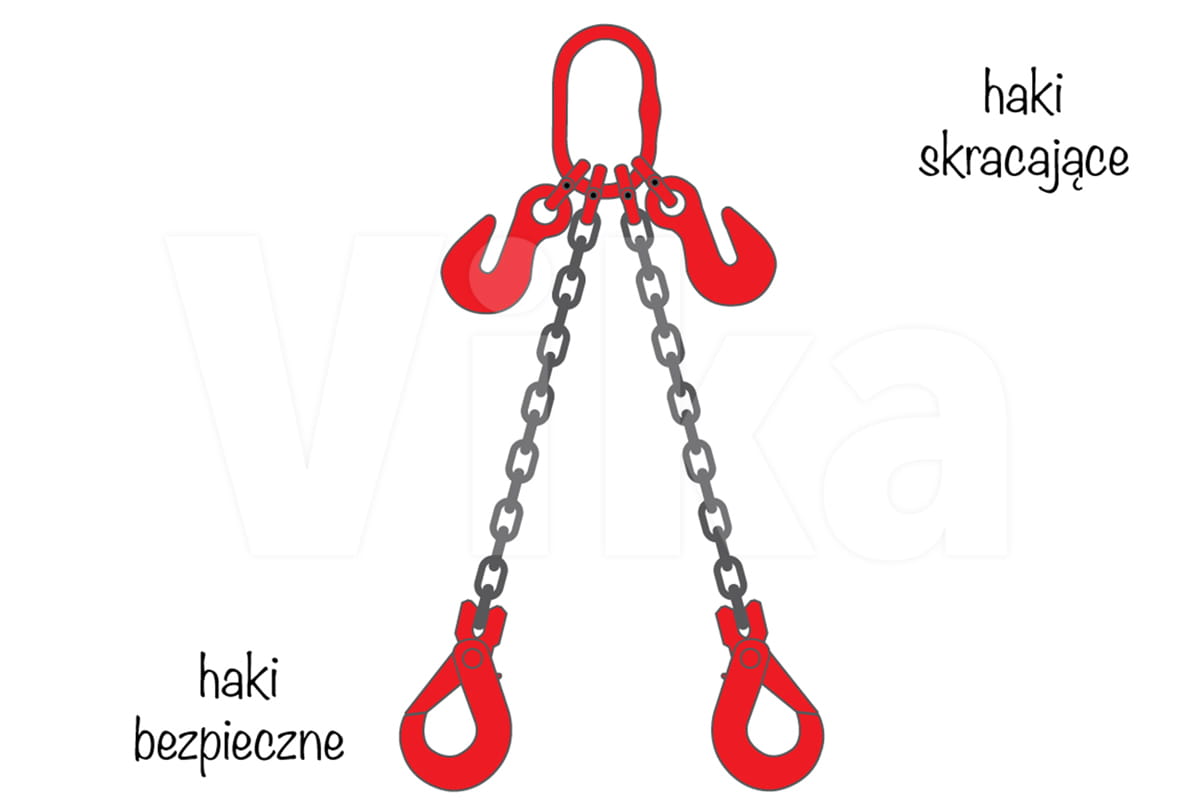

Zawiesie łańcuchowe z hakiem skracającym

Opcjonalnie każde łańcuchowe cięgno zawiesia można doposażyć w hak skracający do łańcucha. Umożliwia to dowolne skracanie długości łańcucha, co szczególnie jest przydane, gdy używamy jednego zawiesie do ładunków różniących się np. kształtem.

Zawiesie łańcuchowe jako jedyne spośród zawiesi dźwigowych może być wyposażone w hak skracający umożliwiający na dowolne skrócenie cięgna.



Zalety zawiesi łańcuchowych 2-cięgnowych

  • duży zakres wartości DOR wynoszący od 1,6 tony do 21,2 tony
  • tabliczka znamionowa na stałe zaczepiona do ogniwa
  • współczynnik bezpieczeństwa: 4:1
  • hak skracający umożliwiający dobranie długości łańcucha
  • długa żywotność - zawiesia łańcuchowe są odporne na działanie ostrych krawędzi
  • zakres temperaturach: od -40°C do 200°C
  • 1 rok gwarancji na wszystkie komponenty zawiesi łańcuchowych
  • dostępne od ręki i szybka wysyłka
  • stal klasy 8 odporna na korozje



Ogniwo zbiorcze - tabela wymiarów

WLL [tony] d [mm] W [mm] L [mm] Waga [kg]
1,6 14 60 110 0,34
2,12 16 60 110 0,53
3,15 18 75 135 0,83
5,3 22 90 160 1,5
8 26 100 180 2,32
11,2 32 110 200 3,95
14 36 140 260 6,34
17 40 160 300 8,96
21,2 45 180 340 12,8
31,5 50 190 350 16,88
45 56 200 400 23,28
56 63 220 430 32

Ogniwo zbiorcze - wymiary

Hak standardowy - tabela wymiarów

WLL [tony] Rozmiar E [mm] b [mm] h [mm] m [mm] L [mm] Waga [kg]
1,12 6 29 8,5 19,5 34 95,5 0,5
2 7/8 34 9,5 24 46 121 0,8
3,15 10 44 12 28,5 56 146 1,5
5,3 13 52 15 40 69 182 2,8
8 16 60 18 50,5 86 218 5,6
12,5 20 83 25 55 100 240 7,5
15 22 88 25,5 67 98 276,5 11,5

Hak bezpieczny do łańcucha

Dane techniczne

Materiał cięgna stalowy łańcuch
Liczba cięgien 2-cięgnowe
Rodzaj zakończenia hak bezpieczny
Rodzaj ładunku z zaczepem
