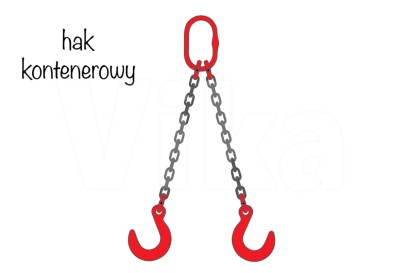

Zawiesie łańcuchowe 2-cięgnowe z hakiem kontenerowym Zawiesie łańcuchowe 2-cięgnowe z hakiem kontenerowym Otwórz galerię (3)

Zawiesie łańcuchowe 2-cięgnowe | HAKI KONTENEROWE

Przejdź do sekcji Opinie

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 2.8 tony / 8 mm 4.25 tony / 10 mm 4.25 tony / 10 mm (czerwony) 7.5 tony / 13 mm 11.2 tony / 16 mm 17 ton / 20 mm
Wybierz 1m 2m 3m 4m 5m
Wybierz Bez haków skracających Z hakami skracającymi
z VAT bez VAT
Cena 433,20 zł
szt.
Dostępność:
duża ilość
Czas wysyłki: 24 godziny
Dostawa od 0,00 zł - ORLEN Paczka

Wysyłka do Automatu Orlen

Darmowa wysyłka od 399zł (nie dotyczy dłużyc powyżej 2,5m oraz wysyłki paletowej.

Opis

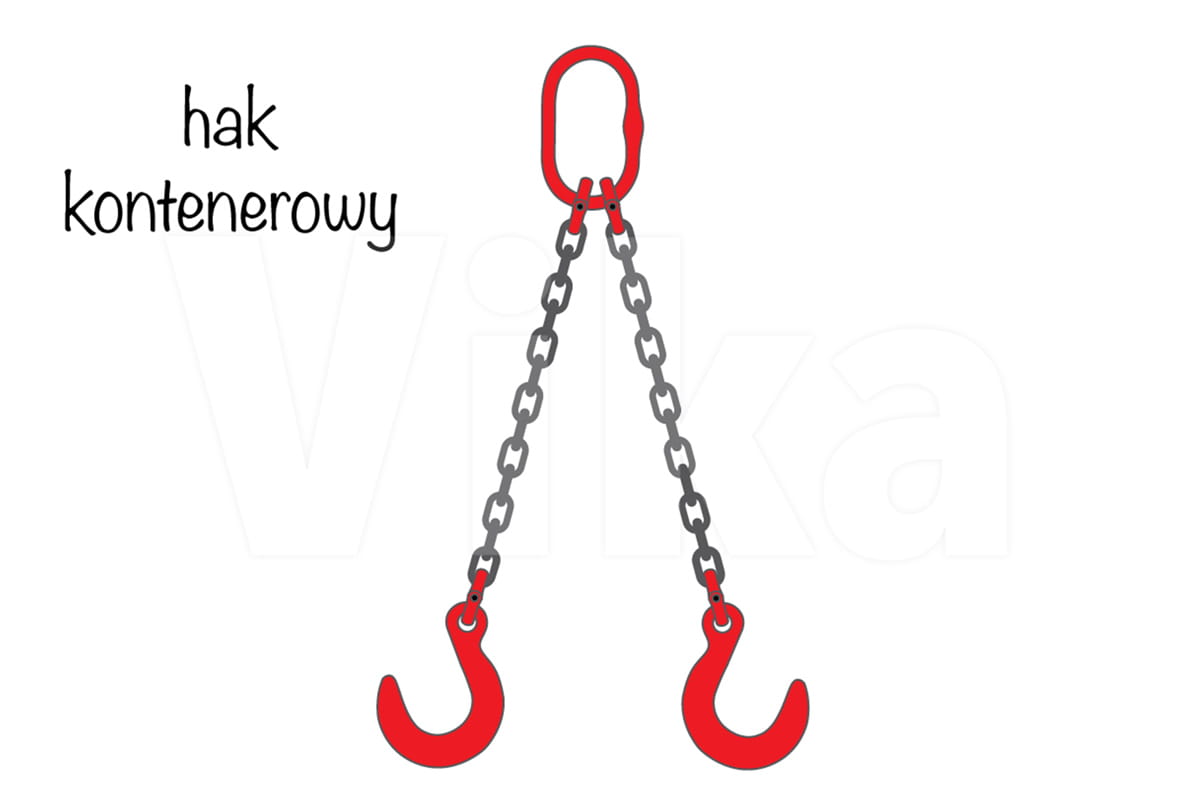

Zawiesie łańcuchowe 2-cięgnowe

Zawiesie łańcuchowe 2-cięgnowe o wytrzymałości od 1,6 tony do 21,2 tony z zamocowanym hakiem kontenerowym. Zawiesie łańcuchowe wykona ze stalowych elementów klasy 8, ulepszone cieplnie. Zawiesie stosowane do przeładunku ciężkich ładunków z dwoma punktami zaczepienia.

Zawiesia łańcuchowe 2-cięgnowe przystosowane jest do pracy w trudnych warunkach atmosferycznych oraz odporne jest na uszkodzenia mechaniczne. Zawiesie tego typu często wykorzystywane jest w stoczniach, magazynach, budownictwie lub w transporcie.



Dopuszczalne obciążenie robocze

Dopuszczalne Obciążenie Robocze w skrócie DOR (ang. WLL) jest miarą wytrzymałości zawiesia. Wytrzymałość zawiesia jest zależna od kąta nachylenia cięgien zawiesia. Wyróżniamy dwa przedziały nachylenia cięgien: 0° - 45° i 45° - 60°, które mają różne wytrzymałości. Dokładne wytrzymałości zostały podane w tabeli poniżej.

Potrzebujemy tylko 24 godzin do zrealizowania zamówienia na zawiesie o wytrzymałości od 1,6 tony do 7,5 tony oraz długości od 1m do 5m (dłuższe zamawiane mailowo). Zawiesia o większej wytrzymałości zamawiane są indywidualnie dla potrzeb klienta (czas oczekiwania to ok. 5 dni).

Średnica łańcucha 0° - 45° 45° - 60° 1m - 5m 6m - 10m
6 mm 1,6 tony 1,12 tony Dostępne od ręki (24h) Na zamówienie (24h)
8 mm 2,8 tony 2 tony Dostępne od ręki (24h) Na zamówienie (24h)
10 mm 4,25 tony 3,15 tony Dostępne od ręki (24h) Na zamówienie (24h)
13 mm 7,5 tony 5,3 tony Dostępne od ręki (24h) Na zamówienie (24h)
16 mm 11,2 tony 8 ton Na zamówienie (5 dni) Na zamówienie (5 dni)
19 mm  16 ton 11,2 tony Na zamówienie (5 dni) Na zamówienie (5 dni)
22 mm 21,2 tony 15 ton Na zamówienie (5 dni) Na zamówienie (5 dni)



Jak mierzymy długość zawiesi?

Długość zawiesia łańcuchowego mierzymy od górnej wewnętrznej krawędzi ogniwa zbiorczego do dolnej wewnętrznej krawędzi haka kontenerowego.

Długość zawiesia



Sprzedajemy tylko atestowane zawiesia!

Stawiamy na jakość i oferujemy atestowane zawiesia, które spełnią wszystkie europejskie normy. Do każdego zawiesia doczepiana jest na stałe tabliczka znamionowa, na której są wybite atesty oraz wytrzymałość zawiesia.

  • Zawiesie spełnia normę EN 818-4
  • Hak kontenerowy spełnia normę EN 1677-1
  • Ogniwo zbiorcze spełniają normę EN 1677-4
  • Łańcuchy spełniają normę PN-EN 818-2



Budowa zawiesi łańcuchowych

Zawiesie łańcuchowe 2-cięgnowe zbudowane zostało z komponentów z ulepszonej cieplnie stali klasy 8. Wszystkie komponenty zawiesia łańcuchowego są wytrzymałe na rozciągniecie 800 M/mm². Komponenty odporne na korozję oraz pomalowane proszkowo na kolor czerwony.

Hak kontenerowy to uniwersalny w stosowaniu zakończenia zawiesia. Połączony ruchomą złączką z łańcuchowym cięgnem. Hak kontenerowy nie posiada zabezpieczeń, które w niektórych przypadkach mogą być zbędne.

Zawiesie łańcuchowe jako jedyne z zawiesi dźwigowych składa się z elementów wymienialnych, co oznacza, że każdy zużyty element można wymienić na nowy.



 Budowa zawiesia łańcuchowego

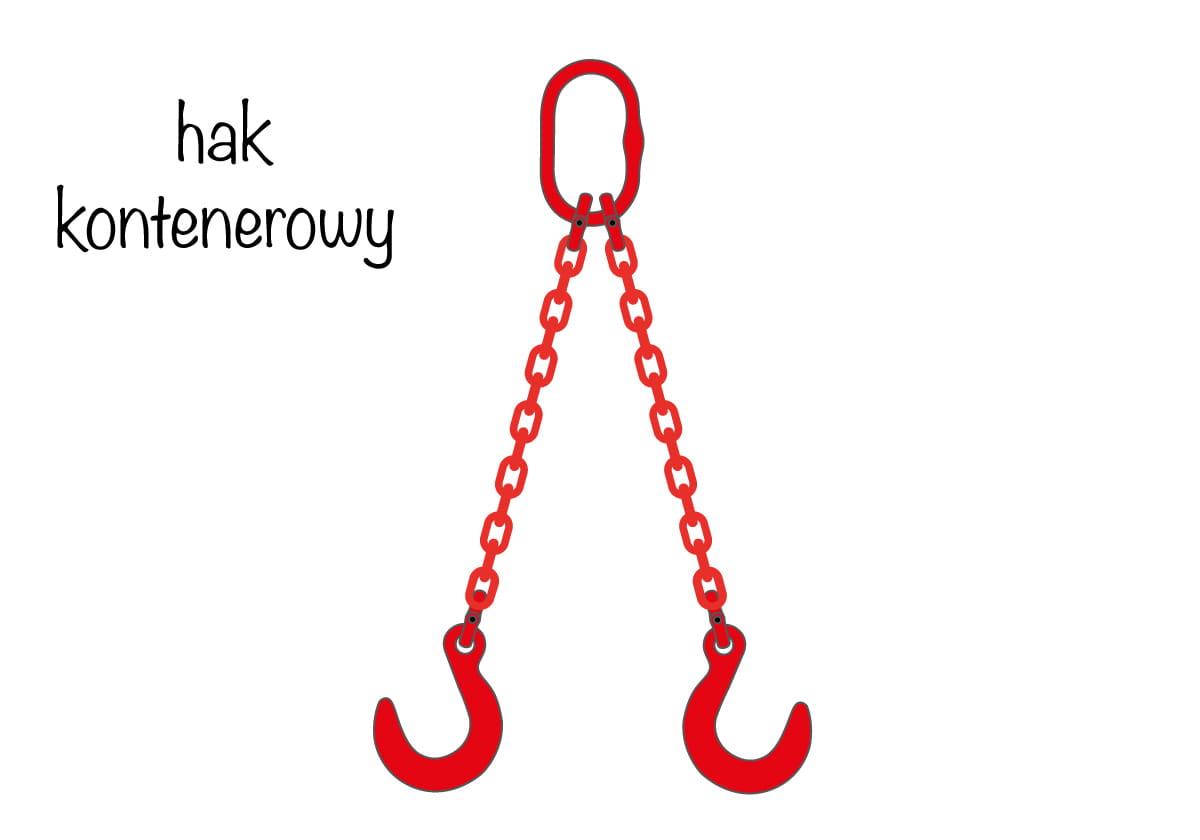

Zawiesie łańcuchowe dostępne jest w dwóch kolorach łańcucha: czarny oraz czerwonym.

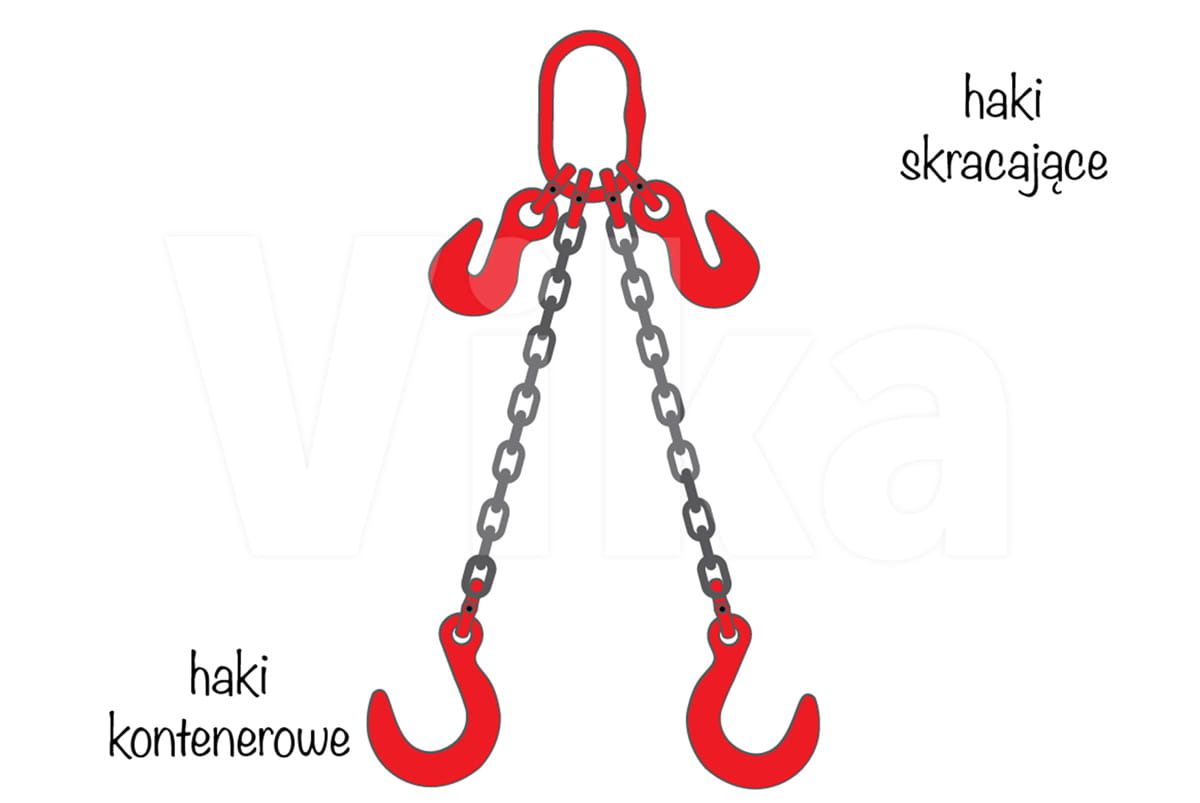

Zawiesie łańcuchowe z hakiem skracającym

Opcjonalnie do każde cięgno można doposażyć w hak skracający do łańcucha. Jest rozwiązanie stosowane tylko w zawiesiach łańcuchowych. Niezwykle przydatne gdy, wykorzystujemy zawiesie do transportu różnego rodzaju ładunku.

Zawiesie łańcuchowe jako jedyne spośród zawiesi dźwigowych może być wyposażone w hak skracający umożliwiający na dowolne skrócenie cięgna.



Zalety zawiesi łańcuchowych 2-cięgnowych

  • duży zakres wartości DOR wynoszący od 1,6 tony do 21,2 tony
  • tabliczka znamionowa na stałe zaczepiona do ogniwa
  • współczynnik bezpieczeństwa: 4:1
  • hak skracający umożliwiający dobranie długości łańcucha
  • długa żywotność - zawiesia łańcuchowe są odporne na działanie ostrych krawędzi
  • zakres temperaturach: od -40°C do 200°C
  • 1 rok gwarancji na wszystkie komponenty zawiesi łańcuchowych
  • dostępne od ręki i szybka wysyłka
  • stal klasy 8 odporna na korozje



Ogniwo zbiorcze - tabela wymiarów

WLL [tony] d [mm] W [mm] L [mm] Waga [kg]
1,6 14 60 110 0,34
2,12 16 60 110 0,53
3,15 18 75 135 0,83
5,3 22 90 160 1,5
8 26 100 180 2,32
11,2 32 110 200 3,95
14 36 140 260 6,34
17 40 160 300 8,96
21,2 45 180 340 12,8
31,5 50 190 350 16,88
45 56 200 400 23,28
56 63 220 430 32

Ogniwo zbiorcze - wymiary

Hak kontenerowy - wymiary

Wytrzymałość [t] Rozmiar L [mm] h [mm] a [mm] E [mm] Waga [kg]
2 7/8 120 31 18 63,5 1,09
3,15 10 146 33 22 76 1,95
5,3 13 175 44,5 27 89 3,22
8 16 205 51,5 32 101 5,26
12,5 20 235 65 38 114 9,07
15 22 264 68,5 45 127 11,79

Hak kontenerowy - wymiary

Cechy produktu

Zawiesia dźwigowe

  • Materiał cięgna stalowy łańcuch
  • Liczba cięgien 2-cięgnowe
  • Rodzaj zakończenia hak kontenerowy
  • Rodzaj ładunku z zaczepem
