Zawiesie łańcuchowe 3-cięgnowe klasy 8

Zawiesie łańcuchowe 3-cięgnowe to specyficzne osprzęt do podnoszenia ładunków o nietypowym kształcie. Wykorzystywane są do urządzeń podnoszących jak np. dźwig. Zawiesie wyposażone w stosunkowo uniwersalne haki kontenerowe bez zabezpieczeń. Zawiesie wykonane z ulepszonej stali klasy 8, które przystosowane jest do pracy w najcięższych warunkach atmosferycznych.

Zawiesie łańcuchowe 3-cięgnowe to najmocniejszy i najtrwalszy sprzęt do podnoszenia ładunków. W zależności od rozmiaru łańcucha wytrzymałość (DOR) zawiesia wynosi od 2,36 tony do 31,5 tony. Tego rodzaju zawiesie znajduje zastosowanie przy dźwigach itd.

Dopuszczalne obciążenie robocze (DOR)

Dopuszczalne obciążenie robocze (DOR ang. WLL) to miara wytrzymałości całego zawiesia dźwigowego. DOR zawiesia zmienia się zależność od kąta nachylenia łańcuchowych cięgien.

Oferujemy szeroki wybór zawiesi łańcuchowych 3-cięgnowych, które dostępnych są od ręki w naszym sklepie stacjonarnym (wysyłka realizowana w ciągu 24h) o wytrzymałości od 2,36 tony do 11,2 tony oraz długości od 1 m do 5 m. Nasza oferta obejmuje również zawiesia o większej wytrzymałości niż 11,2 tony (dostępne na zamówienie - okres realizacji to ok. 5 dni).

Jak mierzymy długość zawiesi?

Długość zawiesia łańcuchowego jest mierzona od górnej wewnętrznej krawędzi ogniwa zbiorczego do dolnej wewnętrznej krawędzi haka kontenerowego.

Sprzedajemy tylko atestowane zawiesia!

Oferujemy tylko atestowane zawiesia spełniające wszystkie wymagane europejskie i polskie normy. Zawiesie jest produktem o najwyższej jakość, na który dajemy roczną gwarancję.

• Zawiesie spełnia normę EN 818-4
• Hak kontenerowy oraz hak skracający spełniają normę EN 1677-1
• Ogniwo zbiorcze spełniają normę EN 1677-4
• Łańcuchy spełniają normę PN-EN 818-2

Budowa zawiesi łańcuchowych

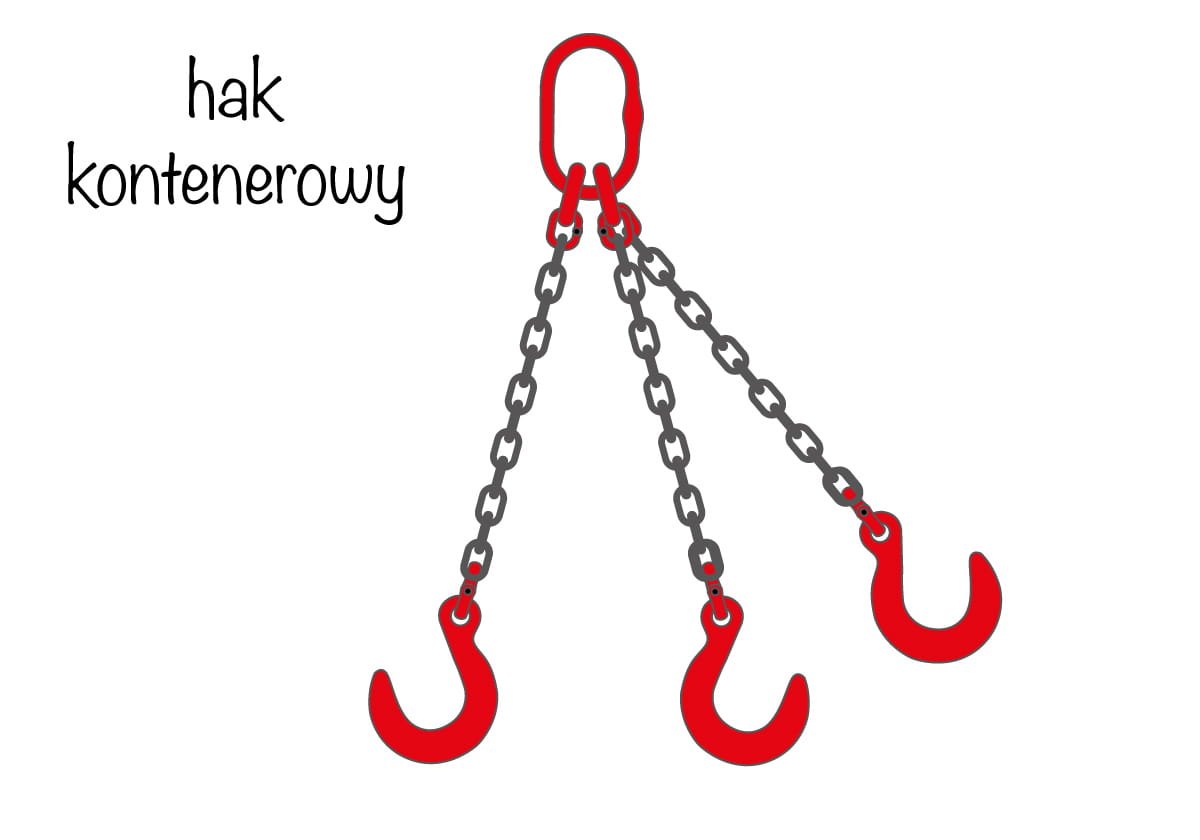

Zawiesie łańcuchowe 3-cięgnowe zbudowane jest ze stalowych komponentów wykonanych ze stali klasy 8. Zawiesie składa się z 3 łańcuchowych cięgien, które zakończone są hakami kontenerowymi.

Ogniwo zbiorcze stosowane w zawiesiu 3-cięgnowym ma dodatkowo dwa małe ogniwa, do których dołączone są cięgna zawiesia. Umożliwia to symetryczne rozstawienie cięgien zawiesia podczas podnoszenia ładunku oraz rozłożenie siły napięcia na 3 cięgna.

Haki kontenerowe, złączki oraz ogniwo zbiorcze zostały wykonane ze stali klasy 8 ulepszonej cieplnie. Oba te komponenty są odporne na korozję, wytrzymałe na rozciągnięcia do 800 M/mm² oraz pomalowane proszkowo na kolor czerwonego.

Zawiesie łańcuchowe składa się z komponentów rozbieralnych, co oznacza, że każdy komponent zawiesie może zostać zastąpiony nowym komponentem.

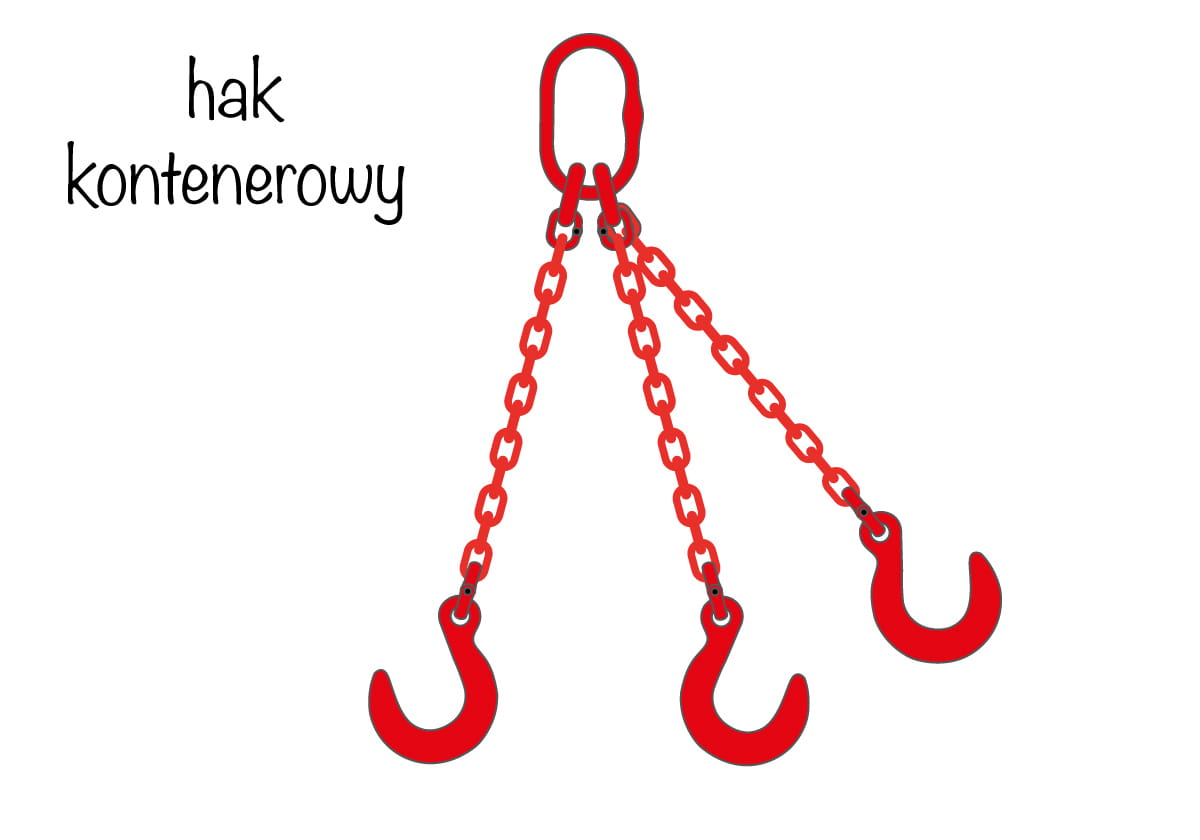

Zawiesie łańcuchowe dostępne jest w dwóch kolorach łańcucha: czarny oraz czerwonym.

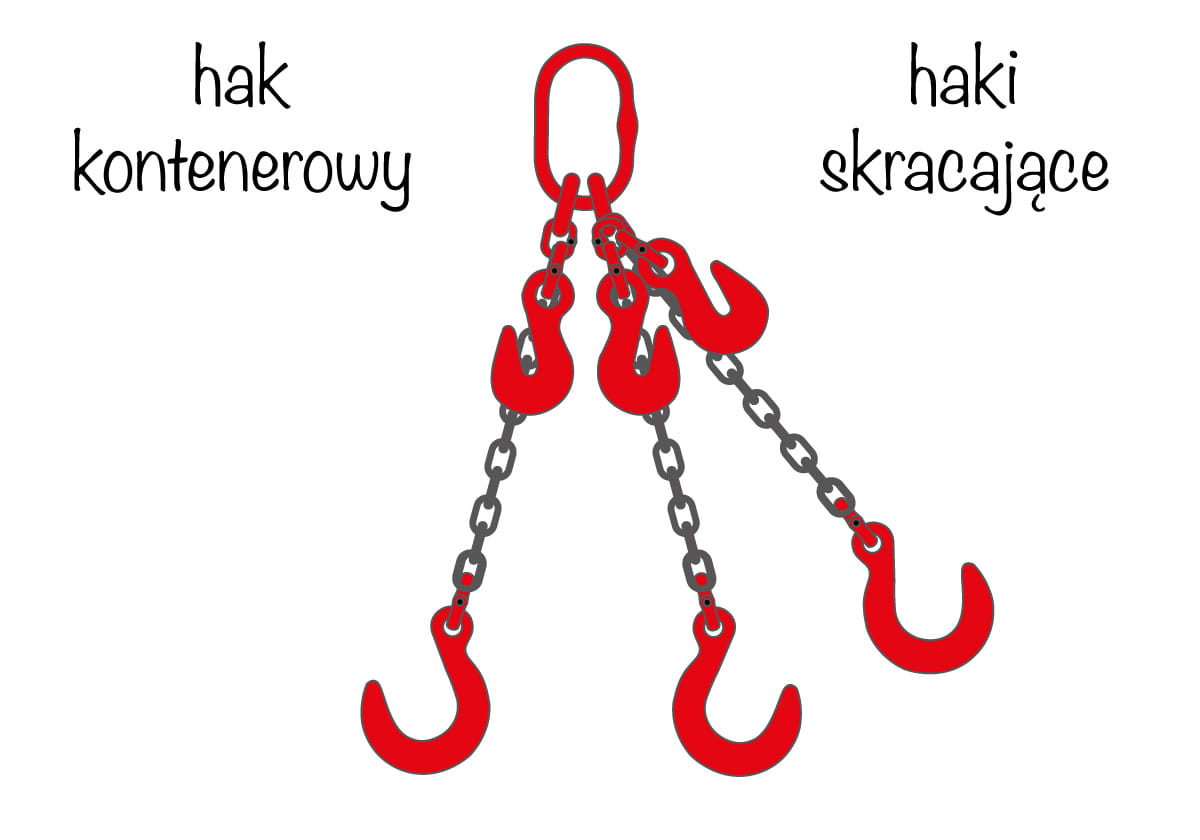

Zawiesie łańcuchowe z hakami skracającymi

Opcjonalne doposażenie zawiesia w haki skracające umożliwia dopasowanie długości cięgna do podnoszonego ładunku. Hak skracający zwiększa uniwersalność zawiesia, dzięki czemu zawiesie może być wykorzystywane do różnego kształtu ładunków.

Warto zauważyć, że zawiesie łańcuchowe jako jedyne spośród zawiesi dźwigowych może być wyposażone w hak skracający.

Zalety zawiesi łańcuchowych 3-cięgnowych

• duży zakres wartości DOR wynoszący od 2,36 tony do 31,5 tony
• tabliczka znamionowa na stałe zaczepiona do ogniwa
• współczynnik bezpieczeństwa: 4:1
• hak skracający umożliwiający dobranie długości łańcucha
• długa żywotność - zawiesia łańcuchowe są odporne na działanie ostrych krawędzi
• zakres temperaturach: od -40°C do 200°C
• 1 rok gwarancji na wszystkie komponenty zawiesi łańcuchowych
• dostępne od ręki i szybka wysyłka
• stal klasy 8 odporna na korozje

Ogniwo zbiorcze - tabela wymiarów

Hak kontenerowy - wymiary
