Zawiesie łańcuchowe 3-cięgnowe | HAKI STANDARDOWE
Opis
Zawiesie łańcuchowe 3-cięgnowe klasy 8
Zawiesie łańcuchowe 3-cięgnowe jest to osprzęt dźwigowy stosowany do podnoszenia i przemieszczania podwieszonych za pomocą zawiesia ładunków.
Zawiesie 3-cięgnowe z hakami standardowymi wykonane jest z komponentów klasy 8, który charakteryzuje się dużą odpornością na uszkodzenia mechaniczne np. tarcie o ostre krawędzie. Zawiesie 3-cięgnowe spośród zawiesie innego typu wyróżnia się największą wytrzymałością, co czyni to zawiesie jednym z najmocniejszych i najtrwalszych środków do podnoszenia ładunków.
Zawiesie łańcuchowe 3-cięgnowe przeznaczone jest do podnoszenia ładunków z trzema punktami zaczepienia. Idealnie sprawdzi się do ładunków o okrągłej płaszczyźnie, na której znajdują się punkty zaczepienia.
Dopuszczalne obciążenie robocze (DOR)
W naszym sklepie oferujemy zawiesia łańcuchowe 3-cięgnowe dostępne od ręki (gotowe do wysyłki) oraz pod indywidualne zamówienie. Zawiesia o średnicy łańcucha od 6 mm do 13 mm (czyli od 2,36 tony do 11,2 tony) dostępne są od ręki. Zawiesia o większej wytrzymałości dostępne są pod indywidualne zamówienia (czas oczekiwanie to około 5 dni), w którym można dobrać dowolną długość cięgna zawiesia oraz oraz haka.
Średnica łańcucha | 0° - 45° | 45° - 60° | 1m - 5m | 6m - 10m |
---|---|---|---|---|
6 mm | 2,36 tony | 1,7 tony | Dostępne od ręki (24h) | Na zamówienie (24h) |
8 mm | 4,25 tony | 3 tony | Dostępne od ręki (24h) | Na zamówienie (24h) |
10 mm | 6,7 tony | 4,75 tony | Dostępne od ręki (24h) | Na zamówienie (24h) |
13 mm | 11,2 tony | 8 ton | Dostępne od ręki (24h) | Na zamówienie (24h) |
16 mm | 17 ton | 11,8 tony | Na zamówienie (5 dni) | Na zamówienie (5 dni) |
20 mm | 26 tony | Na zamówienie (5 dni) | Na zamówienie (5 dni) | |
22 mm | 31,5 tony | 22,4 tony | Na zamówienie (5 dni) | Na zamówienie (5 dni) |
Jak mierzymy długość zawiesi?
Całkowita długość zawiesia łańcuchowego jest mierzona od górnej wewnętrznej krawędzi ogniwa do dolnej wewnętrznej krawędzi haka.
Sprzedajemy tylko atestowane zawiesia!
Oferowane w naszym sklepie zawiesie łańcuchowe posiadają roczną gwarancją producenta. Zawiesia 4-cięgnowe z naszej oferty spełniają wszystkie normy europejskie, co gwarantuję najwyższą wytrzymałość.
- Zawiesie spełnia normę EN 818-4
- Hak standardowy z zapadką oraz hak skracający spełniają normę EN 1677-1
- Ogniwo zbiorcze spełniają normę EN 1677-4
- Łańcuchy spełniają normę PN-EN 818-2
Budowa zawiesi łańcuchowych

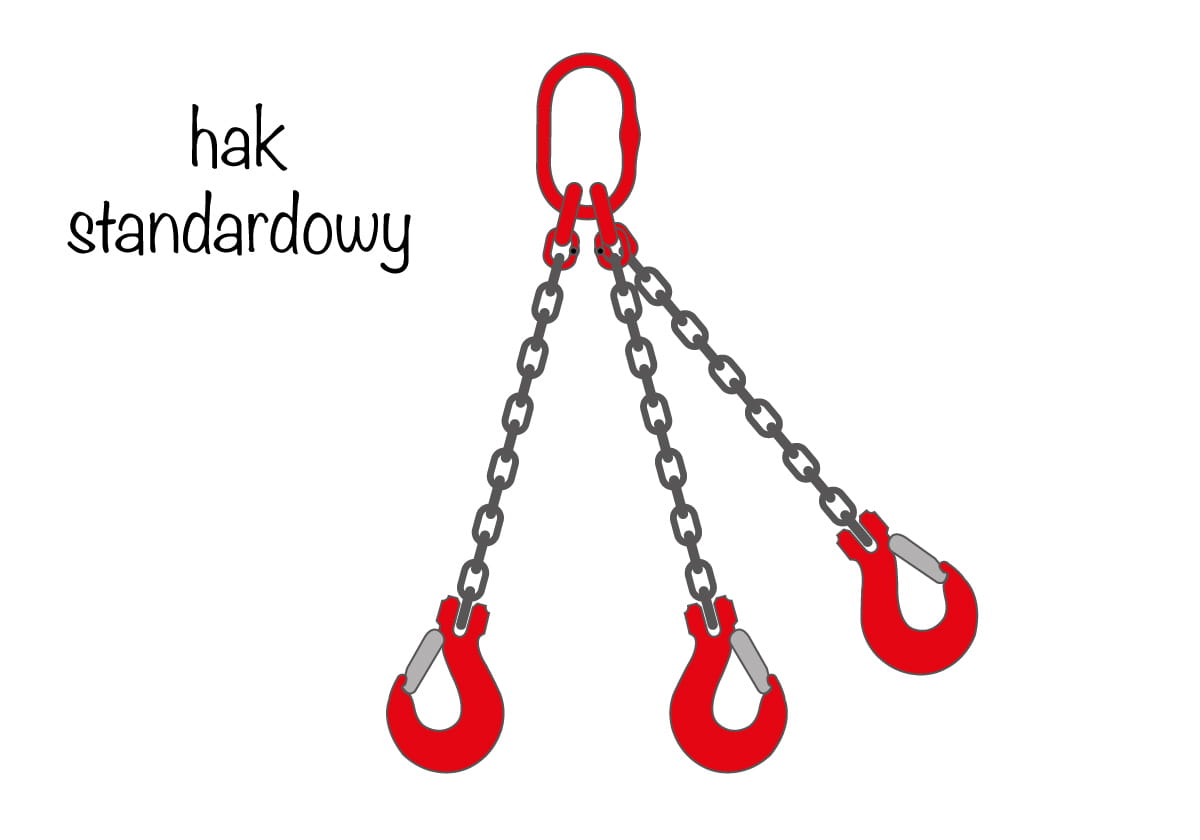

Zawiesie łańcuchowe 3-cięgnowe składa się z 3 łańcuchowych cięgien, które zakończone są hakami standardowymi z zapadką dedykowanym do łańcuchów. Haki standardowe spełniają normę EN 1677-1 oraz wyposażone są w zapadkę, która zapobiega zsunięciu zawieszonego ładunku.
W zawiesia wielocięgnowych wszystkie cięgna połączone są ze sobą ogniwem zbiorczym. Ogniwo zbiorcze skupia w jeden punkt wszystkie cięgna dzięki czemu uzyskujemy jeden punkt zaczepienia, który mocowany jest to np. dźwigu. Ogniwo zbiorcze spełnia europejską normę EN 1677-4.
Haki standardowy oraz ogniwo zbiorcze zostały wykonane ze stali klasy 8. Oba te komponenty są odporne na korozję, wytrzymałe na rozciągnięcia do 800 M/mm² oraz pomalowane proszkowo na kolor czerwone.
Zawiesie łańcuchowe składa się z komponentów rozbieralnych, co oznacza, że każdy komponent zawiesie może zostać zastąpiony nowym komponentem.
Zawiesie łańcuchowe dostępne jest w dwóch kolorach łańcucha: czarny oraz czerwonym.
Zawiesie łańcuchowe z hakami skracającymi

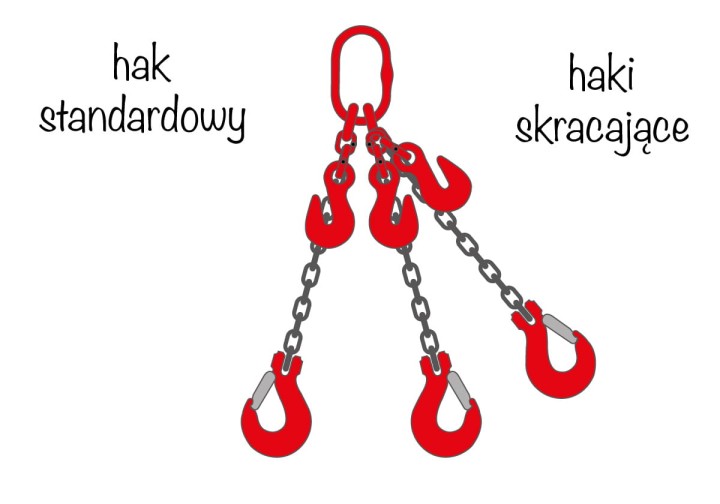

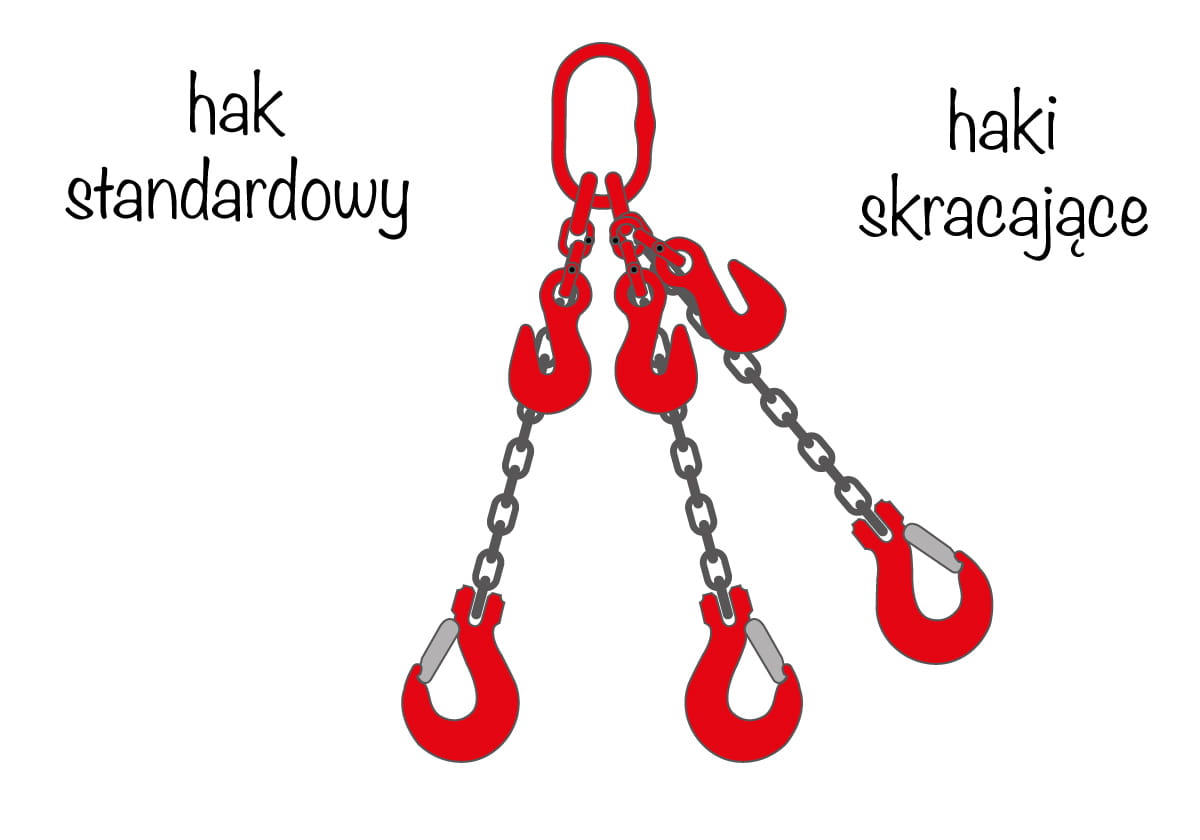

Haki skracające w zawiesiu łańcuchowym (spełnia normę EN 1677-1) są montowane do każdego cięgna. Haki skracające umożliwiają dostosowanie długości łańcucha do podnoszonego ładunku. Przydatne do ładunków, w których płaszczyzna za którą będzie zaczepiać zawiesie jest nie równa. Zawiesia łańcuchowe to jedyny typu zawiesi, który może zostać wyposażony w możliwość skracania cięgien (haki skracające).
Zalety zawiesi łańcuchowych 3-cięgnowych
- duży zakres wartości DOR wynoszący od 2,36 tony do 31,5 tony
- tabliczka znamionowa na stałe zaczepiona do ogniwa
- współczynnik bezpieczeństwa: 4:1
- hak skracający umożliwiający dobranie długości łańcucha
- długa żywotność - zawiesia łańcuchowe są odporne na działanie ostrych krawędzi
- zakres temperaturach: od -40°C do 200°C
- 1 rok gwarancji na wszystkie komponenty zawiesi łańcuchowych
- dostępne od ręki i szybka wysyłka
- stal klasy 8 odporna na korozje
Ogniwo zbiorcze - tabela wymiarów
WLL [tony] | Rozmiar | L [mm] | W [mm] | D [mm] | l [mm] | w [mm] | d [mm] | Waga [kg] |
---|---|---|---|---|---|---|---|---|
2,36 | 6 | 135 | 75 | 18 | 54 | 25 | 13 | 1,18 |
3,15 | 7 | 135 | 75 | 18 | 60 | 38 | 12 | 1,24 |
4,25 | 8 | 160 | 90 | 22 | 70 | 34 | 16 | 2,2 |
6,7 | 10 | 180 | 100 | 26 | 85 | 40 | 18 | 3,4 |
11,2 | 13 | 200 | 110 | 32 | 115 | 50 | 22 | 6,1 |
17 | 16 | 260 | 140 | 36 | 140 | 65 | 26 | 9,98 |
21,2 | 18 | 340 | 180 | 45 | 180 | 100 | 32 | 18,9 |
26,5 | 20 | 350 | 190 | 50 | 180 | 100 | 36 | 22,6 |
31,5 | 22 | 350 | 190 | 50 | 180 | 100 | 36 | 25,2 |
Hak standardowy - tabela wymiarów
WLL [tony] | Rozmiar | A [mm] | B [mm] | M [mm] | H [mm] | L [mm] | E [mm] | Waga [kg] |
---|---|---|---|---|---|---|---|---|
1,12 | 6 | 8 | 32 | 35 | 23 | 76 | 26 | 0,32 |
2 | 7/8 | 9,5 | 37 | 37 | 32,5 | 85,5 | 29 | 0,53 |
3,15 | 10 | 13 | 49 | 46 | 35 | 104 | 39 | 1,05 |
5,3 | 13 | 16,5 | 56,5 | 56 | 42,5 | 128 | 47 | 2 |
8 | 16 | 21,5 | 70,5 | 60 | 54 | 150 | 55 | 3,7 |
12,5 | 20 | 24 | 77 | 79 | 58 | 180 | 61 | 6 |
15 | 22 | 27 | 91 | 101 | 62 | 213 | 72 | 10,4 |
Dane techniczne
Materiał cięgna | stalowy łańcuch |
Liczba cięgien | 3-cięgnowe |
Rodzaj zakończenia | hak standardowy |
Rodzaj ładunku | z zaczepem |
