Opis

Zawiesie łańcuchowe 4-cięgnowe klasy 8

Zawiesie łańcuchowe 4-cięgnowe wykorzystywane do podnoszenia i transportowania ładunków wyposażonych w 4 punkty zaczepienia. Zawiesie wykonane ze stali klasy 8 dodatkowo ulepszona cieplnie co umożliwia długotrwałe użytkowania nawet w ciężkich i skrajnie zmiennych warunkach atmosferycznych. Zawiesie 4-cięgnowe najmocniejszy i najtrwalszy środek do podnoszenia ładunków.

Zawiesie łańcuchowe 4-cięgnowe znajdują zastosowanie w firmach przewozowo-dźwigowych, w stoczniach oraz szeroko pojętym przemyśle.



Dopuszczalne obciążenie robocze (DOR)

W naszej ofercie znajdują się szeroki wybór zawiesia łańcuchowe 4-cięgnowe dostępnych od ręki w naszym sklepie stacjonarnym (gotowe do wysyłki w ciągu 24h) oraz na zamówienie indywidualne. Posiadamy od ręki zawiesie od 2,36 tony do 11,2 tony o długości od 1 m do 5 m (dłuższe też mamy w stałej ofercie). Jest możliwość zamówienia zawiesi o większej wytrzymałość niż 11,2 tony oraz dowolnej długości (okres oczekiwania to ok. 5 dni).



Średnica łańcucha 0° - 45° 45° - 60° 1m - 5m 6m - 10m
6 mm 2,36 tony 1,7 tony Dostępne od ręki (24h) Na zamówienie (24h)
8 mm 4,25 tony 3 tony Dostępne od ręki (24h) Na zamówienie (24h)
10 mm 6,7 tony 4,75 tony Dostępne od ręki (24h) Na zamówienie (24h)
13 mm 11,2 tony 8 ton Dostępne od ręki (24h) Na zamówienie (24h)
16 mm 17 ton 11,8 tony Na zamówienie (5 dni) Na zamówienie (5 dni)
20 mm  26 ton   Na zamówienie (5 dni) Na zamówienie (5 dni)
22 mm 31,5 tony 22,4 tony Na zamówienie (5 dni) Na zamówienie (5 dni)



Jak mierzymy długość zawiesi?

Długość zawiesia łańcuchowego mierzymy od górnej wewnętrznej krawędzi ogniwa zbiorczego do dolnej wewnętrznej krawędzi haka bezpiecznego.

Długość zawiesia



Sprzedajemy tylko atestowane zawiesia!

Oferujemy tylko atestowane zawiesia spełniające wszystkie wymagane europejskie i polskie normy. Zawiesie jest produktem o najwyższej jakość, na który dajemy roczną gwarancję.

  • Zawiesie spełnia normę EN 818-4
  • Hak bezpieczny oraz hak skracający spełniają normę EN 1677-1
  • Ogniwo zbiorcze spełniają normę EN 1677-4
  • Łańcuchy spełniają normę PN-EN 818-2

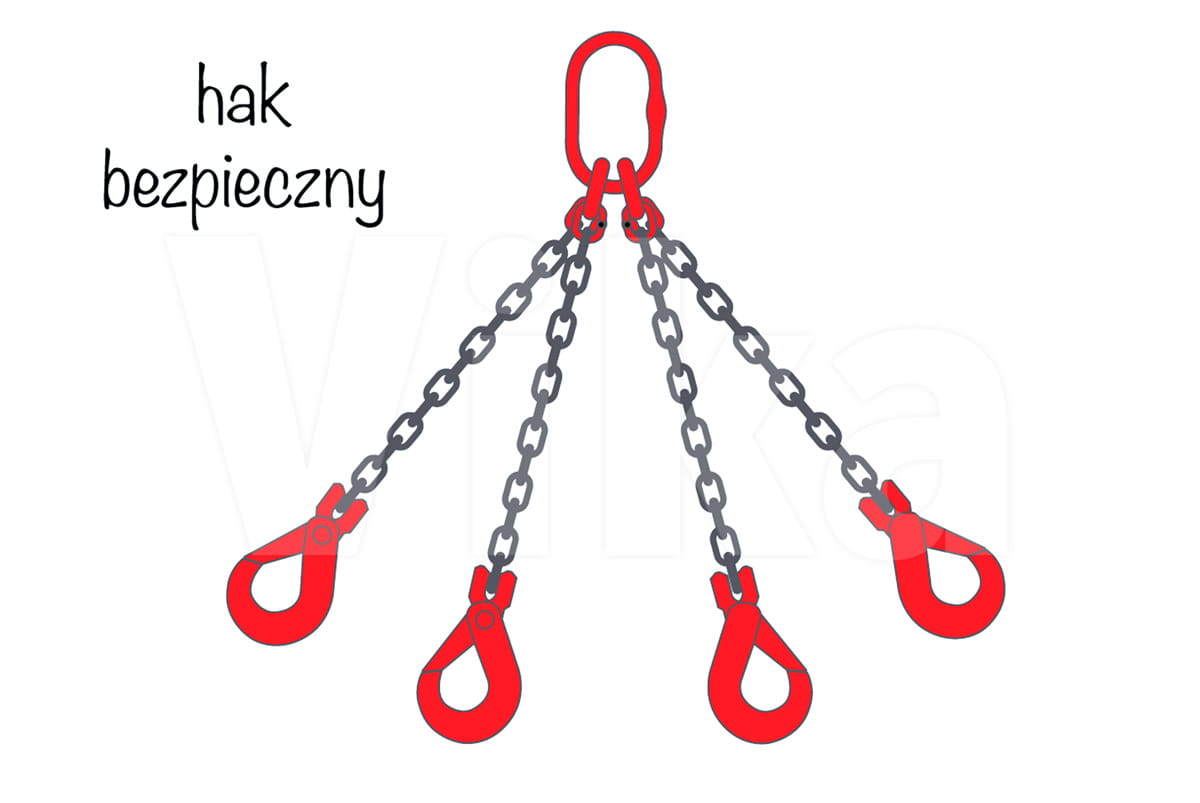

Budowa zawiesi łańcuchowych

Zawiesie łańcuchowe 4-cięgnowe zbudowane jest ze stalowych komponentów wykonanych ze stali klasy 8. Zawiesie składa się z 4 łańcuchowych cięgien, które zakończone są hakami bezpiecznymi. Hak bezpieczny umożliwia zawieszenie ładunku i zabezpieczenie go specjalną zapadką, która uniemożliwia zsunięcie się ładunku podczas zawieszenia.

Ogniwo zbiorcze stosowane w zawiesiu 4-cięgnowym ma dodatkowo dwa małe ogniwa, do których dołączone są po dwa cięgna zawiesia. Umożliwia to symetryczne rozstawienie cięgien zawiesia podczas podnoszenia ładunku.

Haki standardowe, złączki oraz ogniwo zbiorcze zostały wykonane ze stali klasy 8 ulepszonej cieplnie. Oba te komponenty są odporne na korozję, wytrzymałe na rozciągnięcia do 800 M/mm² oraz pomalowane proszkowo na kolor czerwonego.

Zawiesie łańcuchowe składa się z komponentów rozbieralnych, co oznacza, że każdy komponent zawiesie może zostać zastąpiony nowym komponentem.

 Budowa zawiesia łańcuchowego

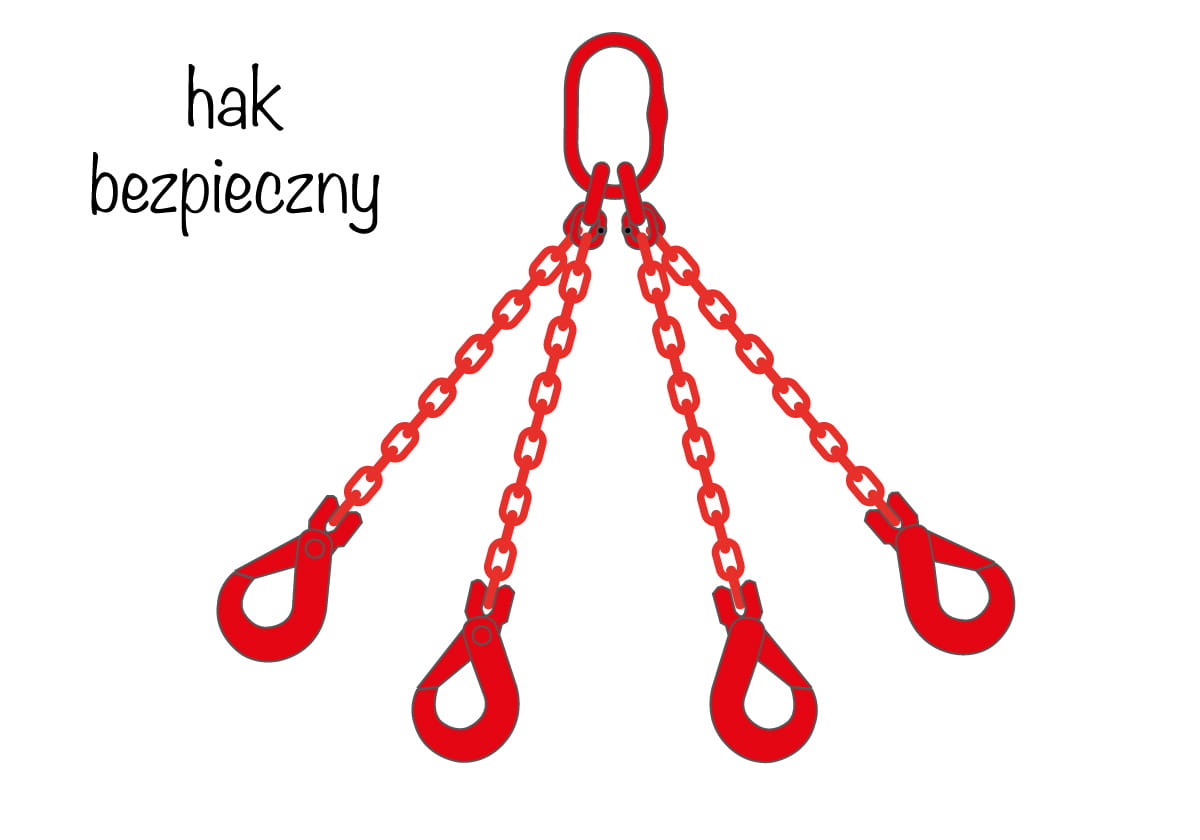

Zawiesie łańcuchowe dostępne jest w dwóch kolorach łańcucha: czarny oraz czerwonym.

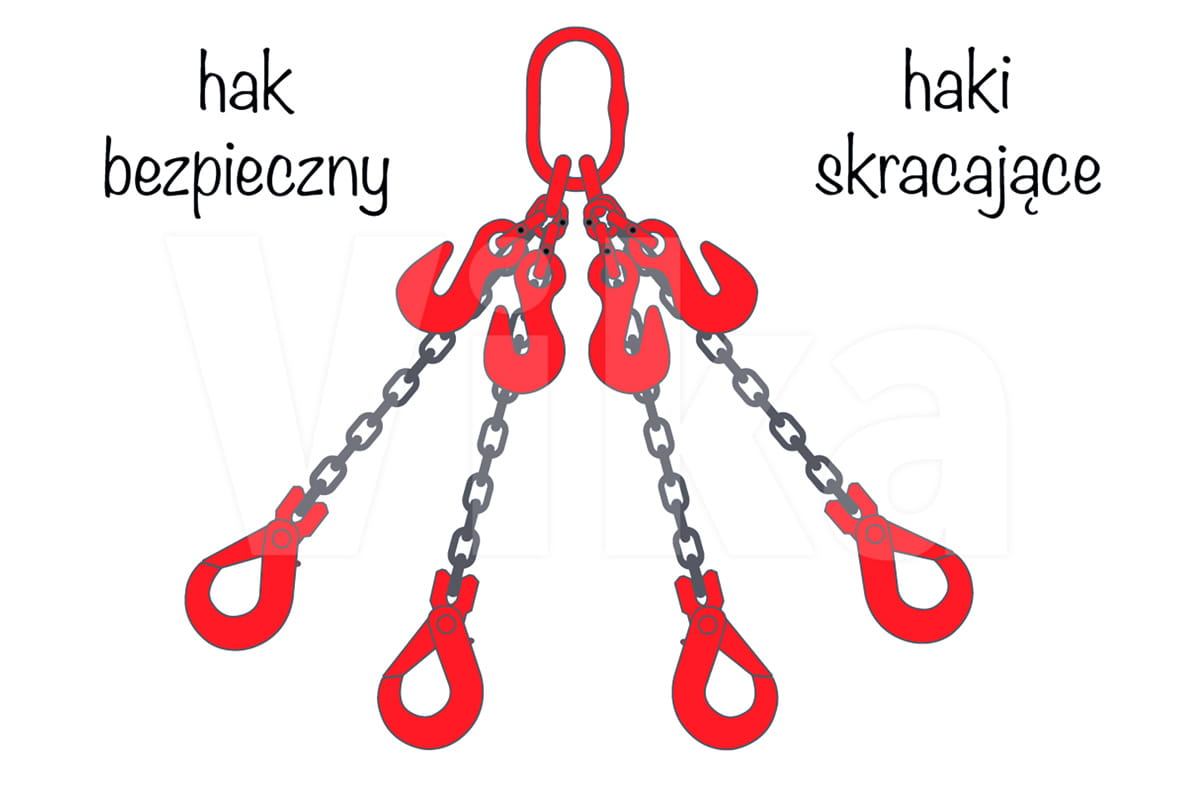

Zawiesie łańcuchowe z hakami skracającymi

Haki skracające to opcjonalnie montowane haki umożliwiające skrócenia łańcuchowego cięgna o dowolną długość. Haki skracające występują tylko dla zawiesi łańcuchowych. Zastosowanie haków skracających zwiększa uniwersalność zawiesia łańcuchowego.

Warto zauważyć, że zawiesie łańcuchowe jako jedyne spośród zawiesi dźwigowych może być wyposażone w hak skracający.



Zalety zawiesi łańcuchowych 4-cięgnowych

  • duży zakres wartości DOR wynoszący od 2,36 tony do 31,5 tony
  • tabliczka znamionowa na stałe zaczepiona do ogniwa
  • współczynnik bezpieczeństwa: 4:1
  • hak skracający umożliwiający dobranie długości łańcucha
  • długa żywotność - zawiesia łańcuchowe są odporne na działanie ostrych krawędzi
  • zakres temperaturach: od -40°C do 200°C
  • 1 rok gwarancji na wszystkie komponenty zawiesi łańcuchowych
  • dostępne od ręki i szybka wysyłka
  • stal klasy 8 odporna na korozje



Ogniwo zbiorcze - tabela wymiarów

WLL [tony] Rozmiar L [mm] W [mm] D [mm] l [mm] w [mm] d [mm] Waga [kg]
2,36 6 135 75  18  54 25 13  1,18
3,15  7 135  75 18 60 38  12 1,24
4,25 8 160 90 22 70 34 16 2,2
6,7 10 180 100 26 85 40 18 3,4
11,2 13 200 110 32 115 50 22 6,1
17 16 260 140 36 140 65 26 9,98
21,2 18 340 180 45 180 100 32 18,9
26,5 20 350 190 50 180 100 36 22,6
31,5 22 350 190 50 180 100 36 25,2

Ogniwo zbiorcze - wymiary

Hak bezpieczny - tabela wymiarów

WLL [tony] Rozmiar A [mm] B [mm] M [mm] H [mm] L [mm] E [mm] Waga [kg]
1,12 6 8 32 35 23 76 26 0,32
2 7/8 9,5 37 37 32,5 85,5 29 0,53
3,15 10 13 49 46 35 104 39 1,05
5,3 13 16,5 56,5 56 42,5 128 47 2
8 16 21,5 70,5 60 54 150 55 3,7
12,5 20 24 77 79 58 180 61 6
15 22 27 91 101 62 213 72 10,4

Hak standardowy do łańcucha

Dane techniczne

Materiał cięgna stalowy łańcuch
Liczba cięgien 4-cięgnowe
Rodzaj zakończenia hak bezpieczny
Rodzaj ładunku z zaczepem
