Zawiesie łańcuchowe 4-cięgnowe | HAKI KONTENEROWE

Dostępność: duża ilość
Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 853,20 zł 853.20
ilość szt.

towar niedostępny

dodaj do przechowalni
* - Pole wymagane
Ocena: 5
Producent: Dla VIKA
Kod produktu: 50633_20150122212142

Opis

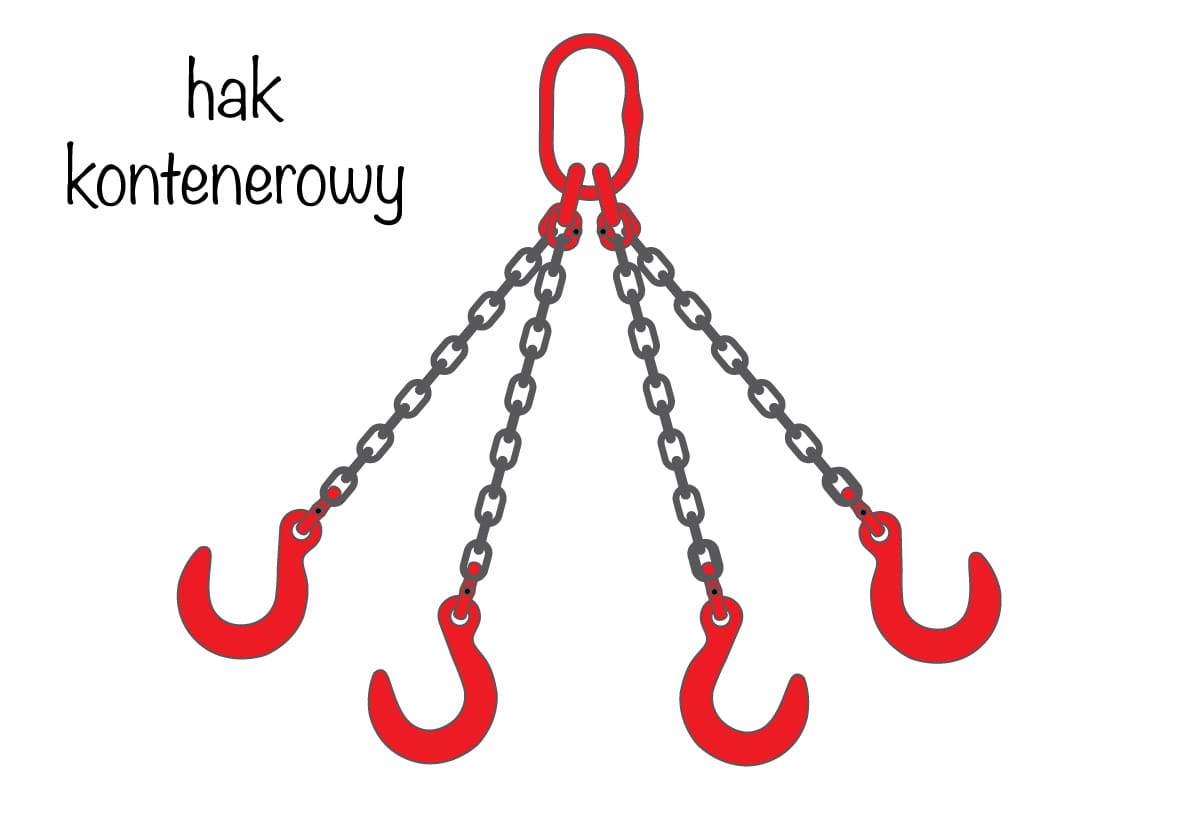

Zawiesie łańcuchowe 4-cięgnowe klasy 8

Zawiesie łańcuchowe 4-cięgnowe z hakami kontenerowymi to osprzęt przeznaczony do podnoszenia i transportowania kontenerów lub innych ładunków mających element do zaczepienia haka kontenerowego. Zawiesie wykonane z ulepszonej cieplnie stali klasy 8. Przystosowane do pracy w skrajnych warunkach atmosferycznych oraz wytrzymałem na uszkodzenia mechaniczne.

Zawiesie łańcuchowe 4-cięgnowe to najmocniejszy i najtrwalszy sprzęt do podnoszenia. W zależności od rozmiaru łańcucha wytrzymałość (DOR) zawiesia wynosi od 2,36 tony do 31,5 tony. Tego rodzaju zawiesie znajduje zastosowanie przy dźwigach, transporcie kontenerów, w stoczniach itd.



Dopuszczalne obciążenie robocze (DOR)

Dopuszczalne obciążenie robocze (DOR ang. WLL) to miara wytrzymałości całego zawiesia dźwigowego. DOR zawiesia zmienia się zależność od kąta nachylenia łańcuchowych cięgien.

Oferujemy szeroki wybór zawiesi łańcuchowych 4-cięgnowych dostępnych od ręki (wysyłka realizowana w ciągu 24h) o wytrzymałości od 2,36 tony do 11,2 tony o długości od 1 m do 5 m. Nasza oferta obejmuje również zawiesia o większej wytrzymałości niż 11,2 tony (dostępne na zamówienie - okres realizacji to ok. 5 dni).



Średnica łańcucha 0° - 45° 45° - 60° 1m - 5m 6m - 10m
6 mm 2,36 tony 1,7 tony Dostępne od ręki (24h) Na zamówienie (24h)
8 mm 4,25 tony 3 tony Dostępne od ręki (24h) Na zamówienie (24h)
10 mm 6,7 tony 4,75 tony Dostępne od ręki (24h) Na zamówienie (24h)
13 mm 11,2 tony 8 ton Dostępne od ręki (24h) Na zamówienie (24h)
16 mm 17 ton 11,8 tony Na zamówienie (5 dni) Na zamówienie (5 dni)
20 mm  26 ton   Na zamówienie (5 dni) Na zamówienie (5 dni)
22 mm 31,5 tony 22,4 tony Na zamówienie (5 dni) Na zamówienie (5 dni)



Jak mierzymy długość zawiesi?

Długość zawiesia łańcuchowego jest mierzona od górnej wewnętrznej krawędzi ogniwa zbiorczego do dolnej wewnętrznej krawędzi haka kontenerowego.

Długość zawiesia



Sprzedajemy tylko atestowane zawiesia!

Oferujemy tylko atestowane zawiesia spełniające wszystkie wymagane europejskie i polskie normy. Zawiesie jest produktem o najwyższej jakość, na który dajemy roczną gwarancję.

  • Zawiesie spełnia normę EN 818-4
  • Hak kontenerowy oraz hak skracający spełniają normę EN 1677-1
  • Ogniwo zbiorcze spełniają normę EN 1677-4
  • Łańcuchy spełniają normę PN-EN 818-2



Budowa zawiesi łańcuchowych

Zawiesie łańcuchowe 4-cięgnowe zbudowane jest ze stalowych komponentów wykonanych ze stali klasy 8. Zawiesie składa się z 4 łańcuchowych cięgien, które zakończone są hakami bezpiecznymi. Hak bezpieczny umożliwia zawieszenie ładunku i zabezpieczenie go specjalną zapadką, która uniemożliwia zsunięcie się ładunku podczas zawieszenia.

Ogniwo zbiorcze stosowane w zawiesiu 4-cięgnowym ma dodatkowo dwa małe ogniwa, do których dołączone są po dwa cięgna zawiesia. Umożliwia to symetryczne rozstawienie cięgien zawiesia podczas podnoszenia ładunku.

Haki standardowe, złączki oraz ogniwo zbiorcze zostały wykonane ze stali klasy 8 ulepszonej cieplnie. Oba te komponenty są odporne na korozję, wytrzymałe na rozciągnięcia do 800 M/mm² oraz pomalowane proszkowo na kolor czerwonego.

Zawiesie łańcuchowe składa się z komponentów rozbieralnych, co oznacza, że każdy komponent zawiesie może zostać zastąpiony nowym komponentem.

 Budowa zawiesia łańcuchowego

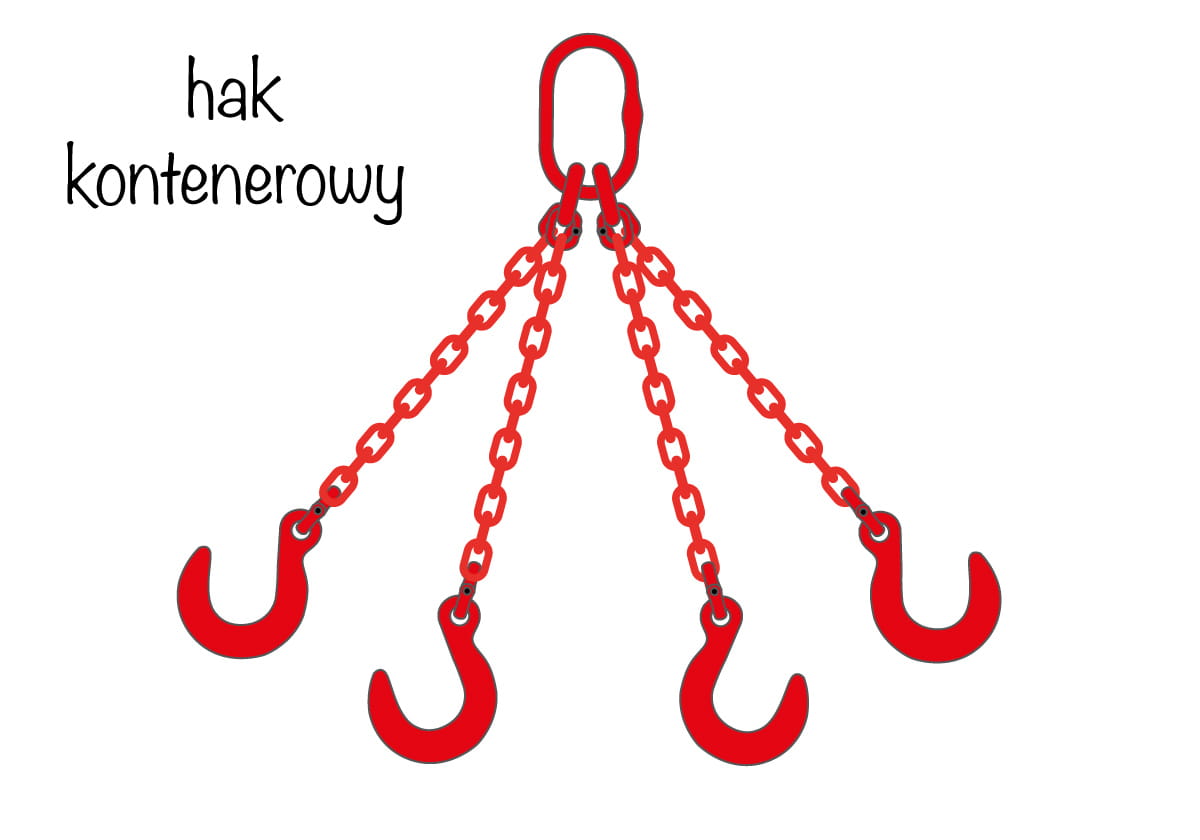

Zawiesie łańcuchowe dostępne jest w dwóch kolorach łańcucha: czarny oraz czerwonym.

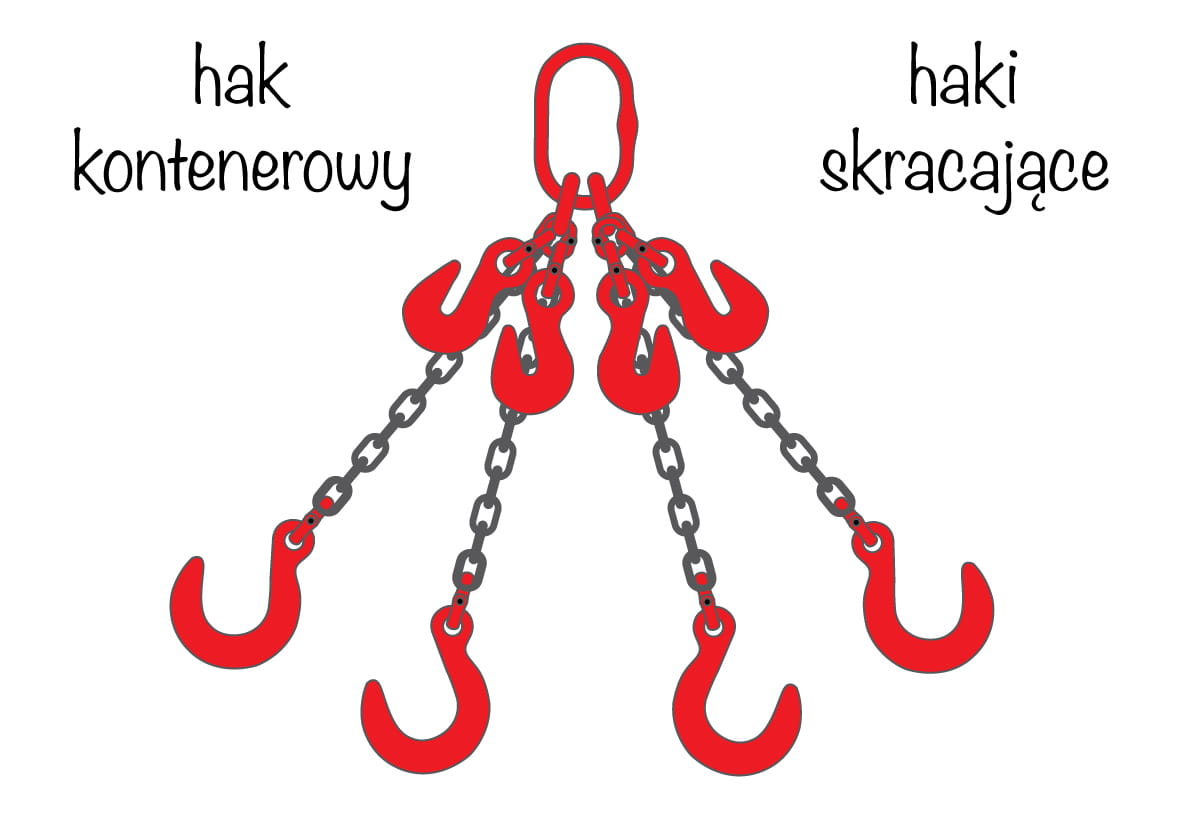

Zawiesie łańcuchowe z hakami skracającymi

Opcjonalne doposażenie zawiesia w haki skracające umożliwia dopasowanie długości cięgna do podnoszonego ładunku. Hak skracający zwiększa uniwersalność zawiesia, dzięki czemu zawiesie może być wykorzystywane do różnego kształtu ładunków.

Warto zauważyć, że zawiesie łańcuchowe jako jedyne spośród zawiesi dźwigowych może być wyposażone w hak skracający.



Zalety zawiesi łańcuchowych 4-cięgnowych

  • duży zakres wartości DOR wynoszący od 2,36 tony do 31,5 tony
  • tabliczka znamionowa na stałe zaczepiona do ogniwa
  • współczynnik bezpieczeństwa: 4:1
  • hak skracający umożliwiający dobranie długości łańcucha
  • długa żywotność - zawiesia łańcuchowe są odporne na działanie ostrych krawędzi
  • zakres temperaturach: od -40°C do 200°C
  • 1 rok gwarancji na wszystkie komponenty zawiesi łańcuchowych
  • dostępne od ręki i szybka wysyłka
  • stal klasy 8 odporna na korozje



Ogniwo zbiorcze - tabela wymiarów

WLL [tony] Rozmiar L [mm] W [mm] D [mm] l [mm] w [mm] d [mm] Waga [kg]
2,36 6 135 75  18  54 25 13  1,18
3,15  7 135  75 18 60 38  12 1,24
4,25 8 160 90 22 70 34 16 2,2
6,7 10 180 100 26 85 40 18 3,4
11,2 13 200 110 32 115 50 22 6,1
17 16 260 140 36 140 65 26 9,98
21,2 18 340 180 45 180 100 32 18,9
26,5 20 350 190 50 180 100 36 22,6
31,5 22 350 190 50 180 100 36 25,2

Ogniwo zbiorcze - wymiary

Hak kontenerowy - wymiary

Wytrzymałość [t] Rozmiar L [mm] h [mm] a [mm] E [mm] Waga [kg]
2 7/8 120 31 18 63,5 1,09
3,15 10 146 33 22 76 1,95
5,3 13 175 44,5 27 89 3,22
8 16 205 51,5 32 101 5,26
12,5 20 235 65 38 114 9,07
15 22 264 68,5 45 127 11,79

Hak kontenerowy - wymiary

Dane techniczne

Materiał cięgna stalowy łańcuch
Liczba cięgien 4-cięgnowe
Rodzaj zakończenia hak kontenerowy
Rodzaj ładunku z zaczepem
