Zawiesie łańcuchowe 2-cięgnowe z hakiem standardowym Zawiesie łańcuchowe 2-cięgnowe z hakiem standardowym Otwórz galerię (3)

Zawiesie łańcuchowe 2-cięgnowe | HAKI STANDARDOWE

Przejdź do sekcji Opinie

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1.6 tony / 6 mm 2.8 tony / 8 mm 4.25 tony / 10 mm 4.25 tony / 10 mm (czerwony) 7.5 tony / 13 mm 11.2 tony / 16 mm 17 ton / 20 mm 21.2 tony / 22 mm
Wybierz 1m 2m 3m 4m 5m
Wybierz Bez haków skracających Z hakami skracającymi
z VAT bez VAT
Cena 193,20 zł
szt.
Dostępność:
duża ilość
Czas wysyłki: 24 godziny
Dostawa od 12,00 zł - ORLEN Paczka

Wysyłka do Automatu Orlen

Darmowa wysyłka od 399zł (nie dotyczy dłużyc powyżej 2,5m oraz wysyłki paletowej.

Opis

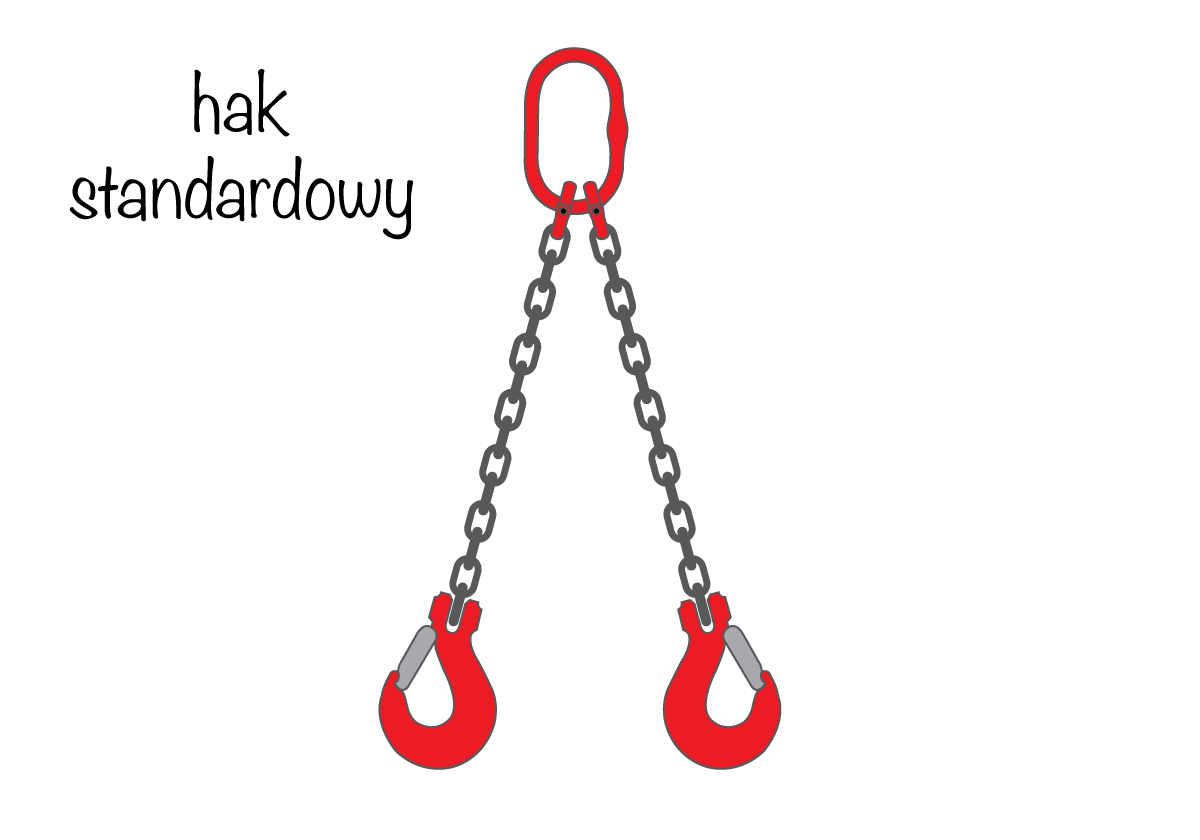

Zawiesie łańcuchowe 2-cięgnowe

Zawiesie łańcuchowe 2-cięgnowe jest osprzętem wykorzystywanym do podnoszenia i transportowania ładunków. Zawiesie składające się łańcucha klas 8 to sprzęt, który najczęściej jest wybierany ze względu na przystosowanie do skrajnych warunków atmosferycznych. Zawiesie łańcuchowe charakteryzuje się dużym zakres dopuszczalnego obciążenia roboczego (w skrócie DOR), który wynosi od 1,6 do 21,2 tony.

Zawiesia łańcuchowe 2-cięgnowe przeznaczone są do transportowania ładunków z dwoma punktami zaczepienia. Znajdują zastosowanie w przemysłach dźwigowych,  stoczniach, transporcie, przy produkcji oraz w wielu innych.



Dopuszczalne obciążenie robocze (DOR)

W naszym sklepie oferujemy zawiesia łańcuchowe 2-cięgnowe dostępne od ręki o dopuszczalnym obciążeniu roboczym wynoszącym od 1,6 do 7,5 tony o długości 1m - 5m. Krótsze lub dłuższe długości cięgna zawiesia, są dostępne na zamówienie mailowe (czas oczekiwania to 24h). Zawiesie a większym DOR są dostępne na zamówienie (czas oczekiwania to około 5 dni).

Średnica łańcucha 0° - 45° 45° - 60° 1m - 5m 6m - 10m
6 mm 1,6 tony 1,12 tony Dostępne od ręki (24h) Na zamówienie (24h)
8 mm 2,8 tony 2 tony Dostępne od ręki (24h) Na zamówienie (24h)
10 mm 4,25 tony 3,15 tony Dostępne od ręki (24h) Na zamówienie (24h)
13 mm 7,5 ton 5,3 tony Dostępne od ręki (24h) Na zamówienie (24h)
16 mm 11,2 tony 8 ton Na zamówienie (5 dni) Na zamówienie (5 dni)
19 mm  16 ton 11,2 tony Na zamówienie (5 dni) Na zamówienie (5 dni)
22 mm 21,2 ton 15 ton Na zamówienie (5 dni) Na zamówienie (5 dni)



Jak mierzymy długość zawiesi?

Całkowita długość zawiesia łańcuchowego mierzymy od górnej wewnętrznej krawędzi ogniwa do dolnej wewnętrznej krawędzi haka.

Długość zawiesia



Sprzedajemy tylko atestowane zawiesia!

Oferujemy zawiesie łańcuchowe z roczną gwarancją producenta na zawiesie oraz wszystkie jego komponenty. Każde zawiesie z naszej oferty spełnia wszystkie normy europejskie, co gwarantuję najwyższą wytrzymałość.

  • Zawiesie spełnia normę EN 818-4
  • Hak standardowy z zapadką oraz hak skracający spełnią normę EN 1677-1
  • Ogniwo zbiorcze spełniają normę EN 1677-4
  • Łańcuchy spełniają normę PN-EN 818-2



Budowa zawiesi łańcuchowych

Zawiesie łańcuchowe 2-cięgnowe zakończone hakami standardowymi z zapadką, które spełniają europejską normę EN 1677-1. Hak standardowy jest najbardziej uniwersalnym zakończeniem, jakie stosuje się do zawiesi. Intuicyjna zapadka zapobiega wysunięciu się ładunku.

Z drugiej strony zawiesie zakończone jest ogniwem zbiorczym, które spełniają europejską normę EN 1677-4. Ogniwo zbiorcze łączy wszystkie cięgna zawiesia w jeden punkt, który umożliwia zaczepienie o np. hak HDS.

Hak standardowy oraz ogniwo zbiorcze zostały wykonane ze stali klasy 8. Oba te komponenty są odporne na korozję, wytrzymałe na rozciągnięcia do 800 M/mm² oraz pomalowane proszkowo na czerwono.

Zawiesie łańcuchowe składa się z komponentów rozbieralnych, co oznacza, że każdy komponent zawiesie może zostać zastąpiony nowym komponentem.

 Budowa zawiesia łańcuchowego

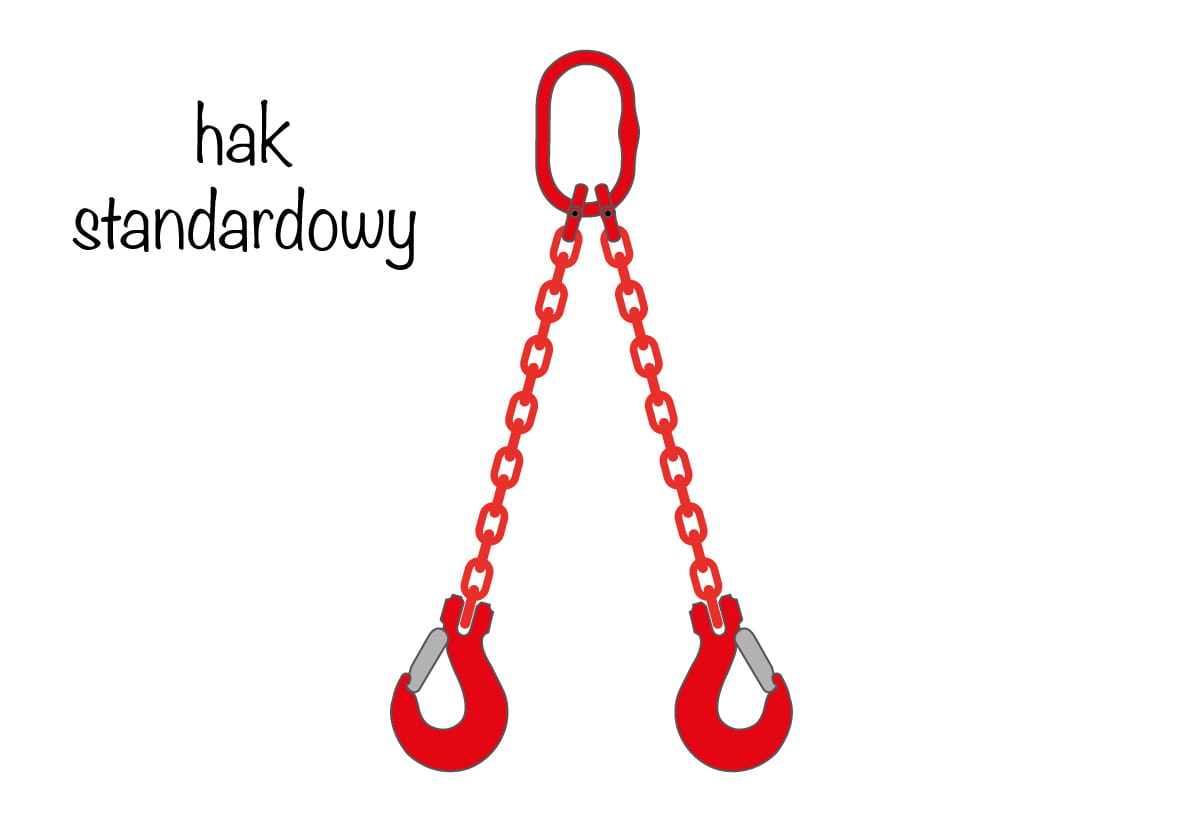

Zawiesie łańcuchowe dostępne jest w dwóch kolorach łańcucha: czarny oraz czerwonym.

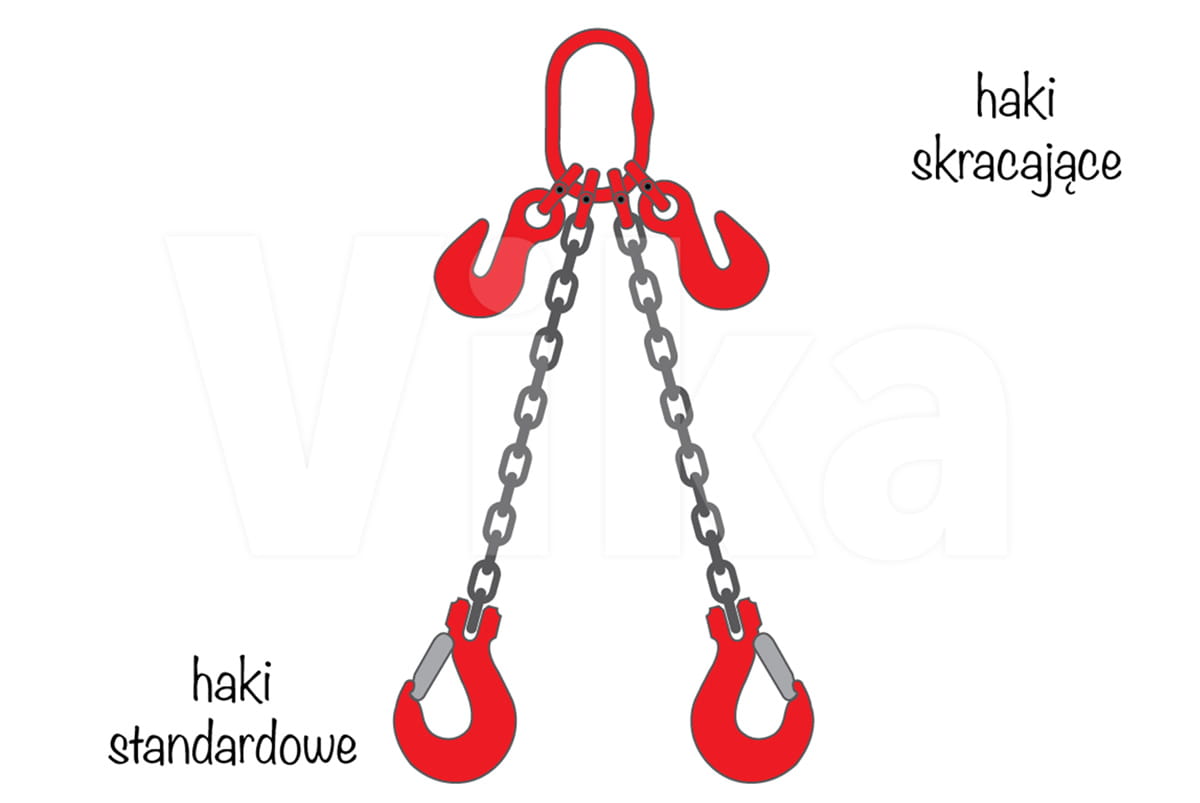

Zawiesie łańcuchowe z hakami skracającymi

Haki skracające w zawiesiu łańcuchowym (spełnia normę EN 1677-1) umożliwia dopasowanie długości cięgna do wielkości ładunku. Jest szczególnie przydatne, gdy podnosimy ładunki o różnych wielkościach i kształtach. Haki skracające montowane są przy ogniwie główny, co pozwala na duży zakres skracania łańcucha.

Warto zauważyć, że zawiesie łańcuchowe jako jedyne spośród zawiesi dźwigowych może być wyposażone w hak skracający.



Zalety zawiesi łańcuchowych 2-cięgnowych

  • duży zakres wartości DOR wynoszący od 1,6 tony do 21,2 tony
  • tabliczka znamionowa na stałe zaczepiona do ogniwa
  • współczynnik bezpieczeństwa: 4:1
  • hak skracający umożliwiający dobranie długości łańcucha
  • długa żywotność - zawiesia łańcuchowe są odporne na działanie ostrych krawędzi
  • zakres temperaturach: od -40°C do 200°C
  • 1 rok gwarancji na wszystkie komponenty zawiesi łańcuchowych
  • dostępne od ręki i szybka wysyłka
  • stal klasy 8 odporna na korozje



Ogniwo zbiorcze - tabela wymiarów

WLL [tony] d [mm] W [mm] L [mm] Waga [kg]
1,6 14 60 110 0,34
2,12 16 60 110 0,53
3,15 18 75 135 0,83
5,3 22 90 160 1,5
8 26 100 180 2,32
11,2 32 110 200 3,95
14 36 140 260 6,34
17 40 160 300 8,96
21,2 45 180 340 12,8
31,5 50 190 350 16,88
45 56 200 400 23,28
56 63 220 430 32

Ogniwo zbiorcze - wymiary

Hak standardowy - tabela wymiarów

WLL [tony] Rozmiar A [mm] B [mm] M [mm] H [mm] L [mm] E [mm] Waga [kg]
1,12 6 8 32 35 23 76 26 0,32
2 7/8 9,5 37 37 32,5 85,5 29 0,53
3,15 10 13 49 46 35 104 39 1,05
5,3 13 16,5 56,5 56 42,5 128 47 2
8 16 21,5 70,5 60 54 150 55 3,7
12,5 20 24 77 79 58 180 61 6
15 22 27 91 101 62 213 72 10,4

Hak standardowy do łańcucha

Cechy produktu

Zawiesia dźwigowe

  • Materiał cięgna stalowy łańcuch
  • Liczba cięgien 2-cięgnowe
  • Rodzaj zakończenia hak standardowy
  • Rodzaj ładunku z zaczepem
