Zawiesie łańcuchowe 2-cięgnowe

Zawiesie łańcuchowe 2-cięgnowe jest wykorzystywane jest do podnoszenia i transportowania ładunków z dowma punktami zaczepienia. Zawiesie składające się łańcucha klas 8 to sprzęt, który najczęściej jest wybierany ze względu na przystosowanie do skrajnych warunków atmosferycznych, wysoką wytrzymałość oraz stosunkow niską cenę. Zawiesie łańcuchowe charakteryzuje się dużym zakres dopuszczalnego obciążenia roboczego (w skrócie DOR), który wynosi od 2 do 8 ton.

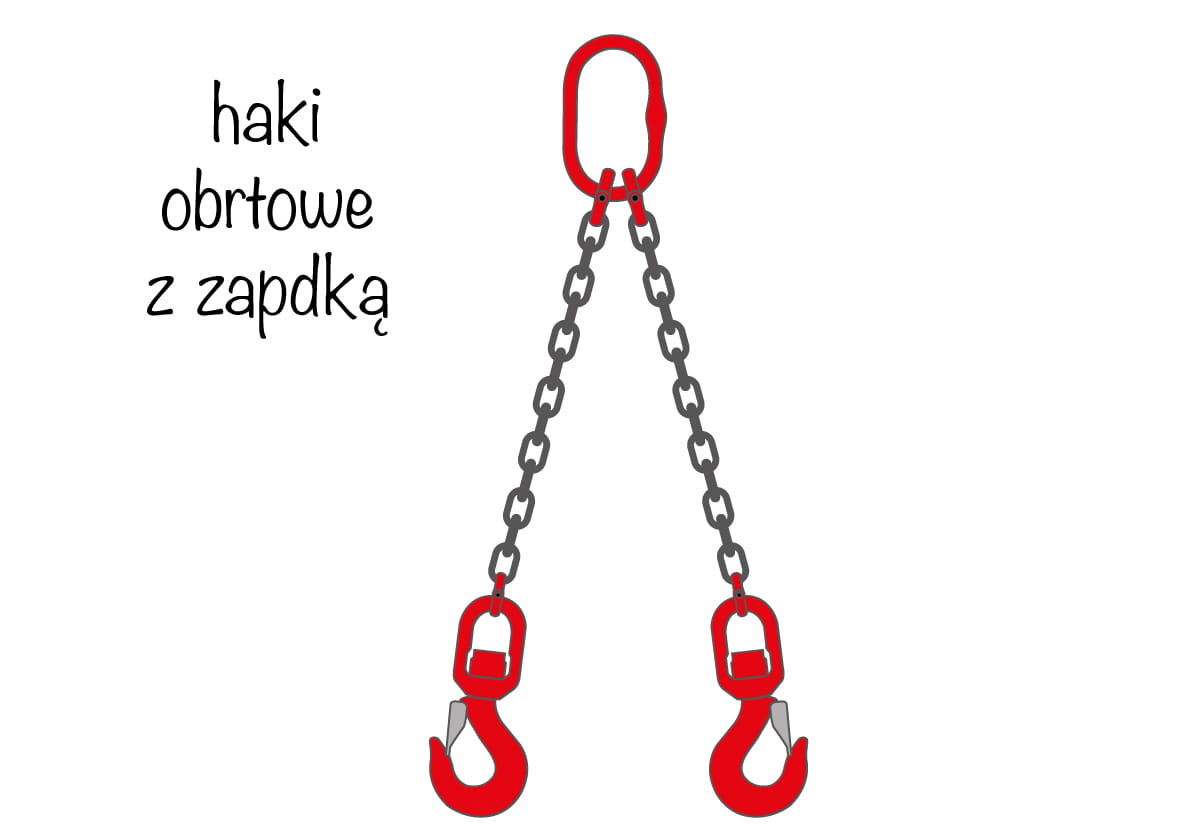

Zawiesie łańcuchowe 2-cięgnowe z hakiem obrotowym detykowane jest do transportowania ładunków z dwoma punktami zaczepienia. Haki obrtowe z zapadką umożliwiają dokładne dopasowanie haka do punktu zaczepioenia. Znajdują zastosowanie w przemysłach dźwigowych,  stoczniach, transporcie, przy produkcji oraz w wielu innych.



Dopuszczalne obciążenie robocze (DOR)

W naszym sklepie oferujemy zawiesia łańcuchowe 2-cięgnowe dostępne od ręki o dopuszczalnym obciążeniu roboczym wynoszącym od 2 do 8 ton o długości 1m - 5m. Krótsze lub dłuższe długości cięgna zawiesia, są dostępne na zamówienie mailowe (czas oczekiwania to 24h lub szybciej). Zawiesie z większym DOR są dostępne na zamówienie (czas oczekiwania to około 5 dni).

Średnica łańcucha 0° - 45° 45° - 60° 1m - 5m 6m - 10m
8 mm 2,8 tony 2 tony Dostępne od ręki (24h) Na zamówienie (24h)
10 mm 4,25 tony 3,15 tony Dostępne od ręki (24h) Na zamówienie (24h)
13 mm 7,5 ton 5,3 tony Dostępne od ręki (24h) Na zamówienie (24h)
16 mm 11,2 tony 8 ton Na zamówienie (5 dni) Na zamówienie (5 dni)

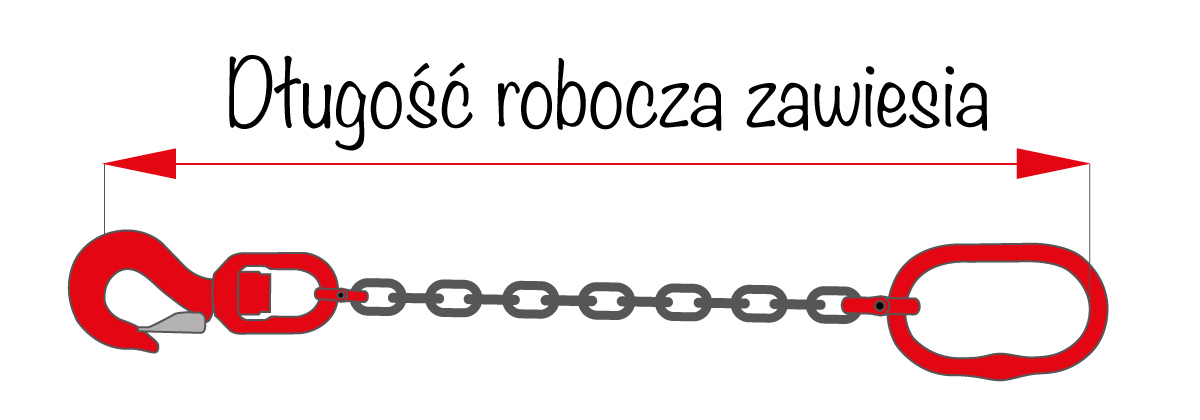

Jak mierzymy długość zawiesi?

Całkowita długość zawiesia łańcuchowego mierzymy od górnej wewnętrznej krawędzi ogniwa do dolnej wewnętrznej krawędzi haka.

Długość zawiesia



Sprzedajemy tylko atestowane zawiesia!

Oferujemy zawiesie łańcuchowe z roczną gwarancją producenta na zawiesie oraz wszystkie jego komponenty. Każde zawiesie z naszej oferty spełnia wszystkie normy europejskie, co gwarantuję najwyższą wytrzymałość.

  • Zawiesie spełnia normę EN 818-4
  • Hak standardowy z zapadką oraz hak skracający spełnią normę EN 1677-1
  • Ogniwo zbiorcze spełniają normę EN 1677-4
  • Łańcuchy spełniają normę PN-EN 818-2

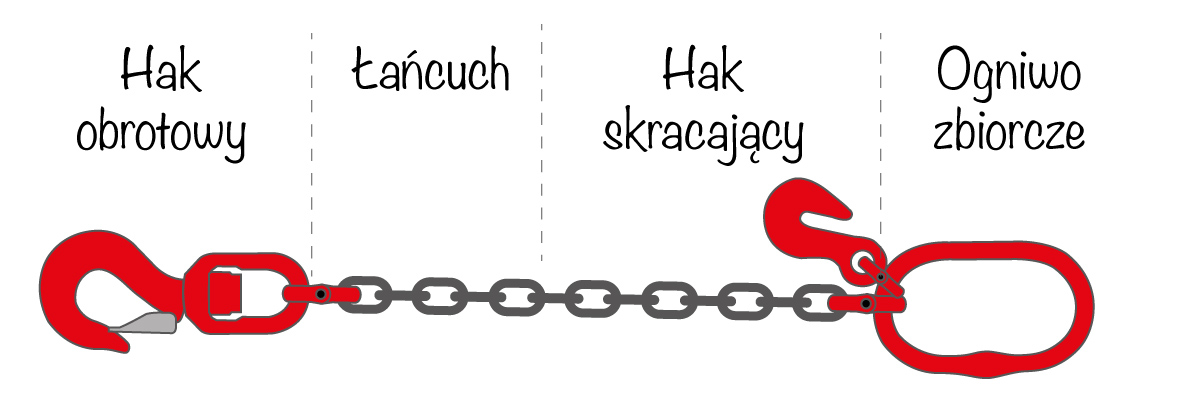

Budowa zawiesi łańcuchowych

Zawiesie łańcuchowe 2-cięgnowe zakończone hakami obrotowymi z zapadką, które spełniają europejską normę EN 1677-1. Hak obrotowym jest populatnym wyborem haka do podnoszenia ze względu na jego możliwości obrotu. Dodatkow wyposażony jest w intuicyjną zapadkę, która  zapobiega wysunięciu się ładunku.

Z drugiej strony zawiesie zakończone jest ogniwem zbiorczym, które spełniają europejską normę EN 1677-4. Ogniwo zbiorcze łączy wszystkie cięgna zawiesia w jeden punkt, który umożliwia zaczepienie o np. hak HDS.

Hak obrotowy oraz ogniwo zbiorcze zostały wykonane ze stali klasy 8. Oba te komponenty są odporne na korozję, wytrzymałe na rozciągnięcia do 800 M/mm² oraz pomalowane proszkowo na czerwono.

Zawiesie łańcuchowe składa się z komponentów rozbieralnych, co oznacza, że każdy komponent zawiesie może zostać zastąpiony nowym komponentem.

 Budowa zawiesia łańcuchowego

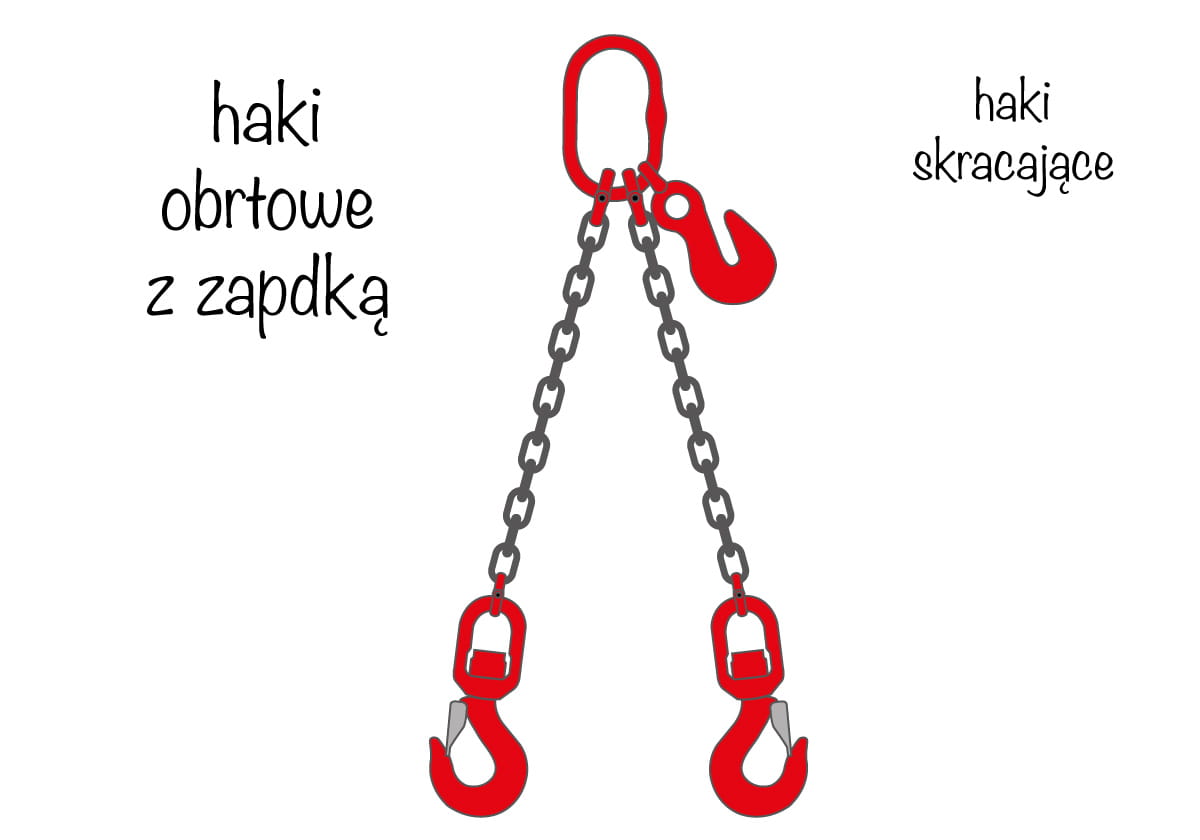

Zawiesie łańcuchowe z hakami skracającymi

Haki skracające w zawiesiu łańcuchowym (spełnia normę EN 1677-1), umożliwia dopasowanie długości cięgna do wielkości ładunku. Jest szczególnie przydatne, gdy podnosimy ładunki o różnych wielkościach i kształtach. Haki skracające montowane są przy ogniwie główny, co pozwala na duży zakres skracania łańcucha.

Warto zauważyć, że zawiesie łańcuchowe jako jedyne spośród zawiesi dźwigowych może być wyposażone w hak skracający.



Zalety zawiesi łańcuchowych 2-cięgnowych

  • duży zakres wartości DOR wynoszący od 2 ton do 8 ton
  • tabliczka znamionowa na stałe zaczepiona do ogniwa
  • współczynnik bezpieczeństwa: 4:1
  • hak skracający umożliwiający dobranie długości łańcucha
  • długa żywotność - zawiesia łańcuchowe są odporne na działanie ostrych krawędzi
  • zakres temperaturach: od -40°C do 200°C
  • 1 rok gwarancji na wszystkie komponenty zawiesi łańcuchowych
  • dostępne od ręki i szybka wysyłka
  • stal klasy 8 odporna na korozje



Ogniwo zbiorcze - tabela wymiarów

WLL [tony] d [mm] W [mm] L [mm] Waga [kg]
1,6 14 60 110 0,34
2,12 16 60 110 0,53
3,15 18 75 135 0,83
5,3 22 90 160 1,5
8 26 100 180 2,32
11,2 32 110 200 3,95
14 36 140 260 6,34
17 40 160 300 8,96
21,2 45 180 340 12,8
31,5 50 190 350 16,88
45 56 200 400 23,28
56 63 220 430 32

Ogniwo zbiorcze - wymiary

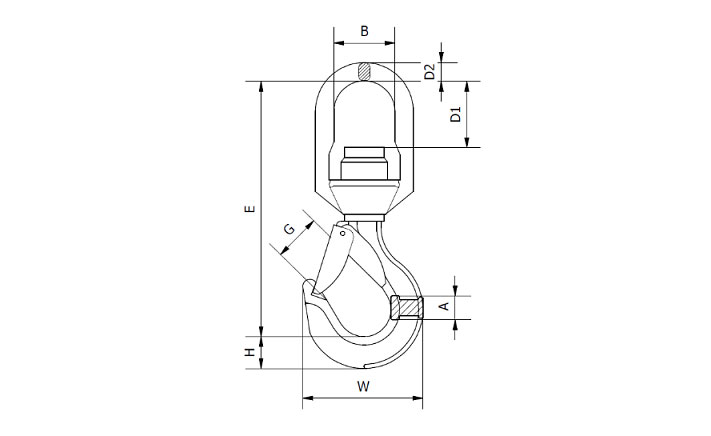

Hak obrotowy - tabela wymiarów

WLL [tony] E [mm] G [mm] H [mm] B [mm] W [mm] D [mm] Waga [kg]
2 159 29 25 35 85 27 0,865
3,15 185 34 31 41 10§ 32 1,526
5,3 185 34 44 49 128 44 2,342
8 240 40 46 62 165 56 3,928
12,5 275 52 60 68 189 56 7

Hak standardowy do łańcucha

Dane techniczne

Materiał cięgna stalowy łańcuch
Liczba cięgien 2-cięgnowe
Rodzaj zakończenia hak obrotowy
Rodzaj ładunku z zaczepem
