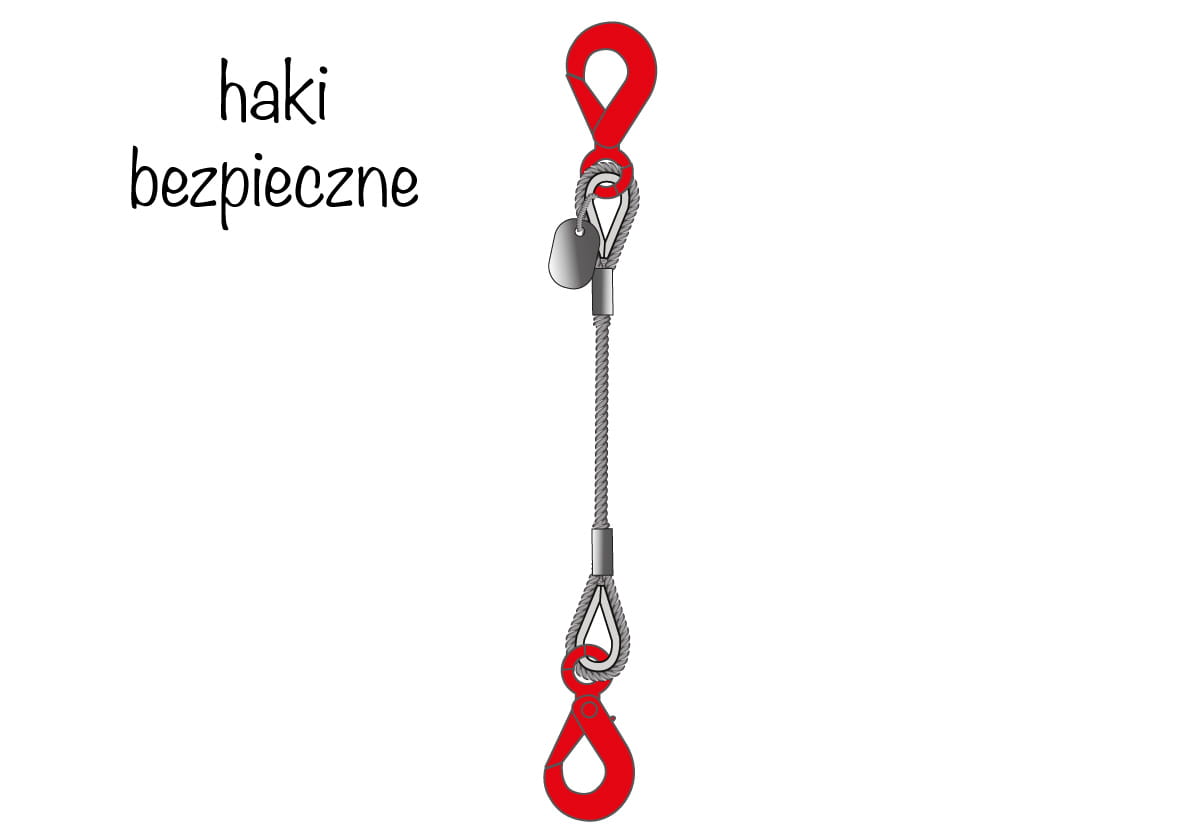

Zawiesie linowe 1-cięgnowe | HAKI BEZPIECZNE
Opis
Zawiesie linowe 1-cięgnowe | OGNIWO ZBIORCZE
Parametry zawiesia linowego:
- wykonane ze stalowej liny
- zgodne z normą: PN-EN 13414-1
- współczynnik bezpieczeństwa: 5:1
- zakres temperatur pracy od - 40°C do 100°C
Średnica liny | WLL - układ prosty | WLL - przez obiwązanie | Realizacja zamówienia |
---|---|---|---|
8 mm | 0,7 tony | 0,56 tony | 5 dni |
10 mm | 1,05 tony | 0,84 tony | 5 dni |
12 mm | 1,55 tony | 1,24 tony | 5 dni |
14 mm | 2,12 tony | 1,69 tony | 5 dni |
16 mm | 2,7 tony | 2,16 tony | 5 dni |
18 mm | 3,4 tony | 2,72 tony | 5 dni |
20 mm | 4,35 tony | 3,48 tony | 5 dni |
22 mm | 5,2 tony | 4,16 tony | 5 dni |
Hak z uchem
- zgodne z normą PN-EN 1677-1
- wykonane ze stali klasy 8
- współczynnik bezpieczeństwa 4:1
- wytrzymałość na rozciąganie 800 N/mm²
- odporny na korozję
- proszkowo malowany na czerwono
- dostosowane do pracy w zakresie od -40°C do 200°C
Hak z uchem - tabela wymiarów
Wytrzymałość | Rozmiar | L | d | c | o | s | E | Waga |
---|---|---|---|---|---|---|---|---|
1.12 tony | 6 | 110.5 mm | 10 mm | 28 mm | 22 mm | 34 mm | 28 mm | 0.5 kg |
2 tony | 7/8 | 136 mm | 12 mm | 34 mm | 25 mm | 46 mm | 34 mm | 0.8 kg |
3.15 tony | 10 | 171 mm | 15mm | 44 mm | 32 mm | 56 mm | 44 mm | 1.55 kg |
5.3 tony | 13 | 208.5 mm | 19.5 mm | 52 mm | 40.5 mm | 69 mm | 52 mm | 3.2 kg |
8 ton | 16 | 257.5 mm | 22 mm | 60 mm | 56 mm | 86 mm | 60 mm | 5,74 kg |
12.5 tony | 20 | 275 mm | 27 mm | 81 mm | 64.5 mm | 100 mm | 81 mm | 8.5 kg |
