Pasy 500 daN · ERGO · Atest 5 ton
Opis

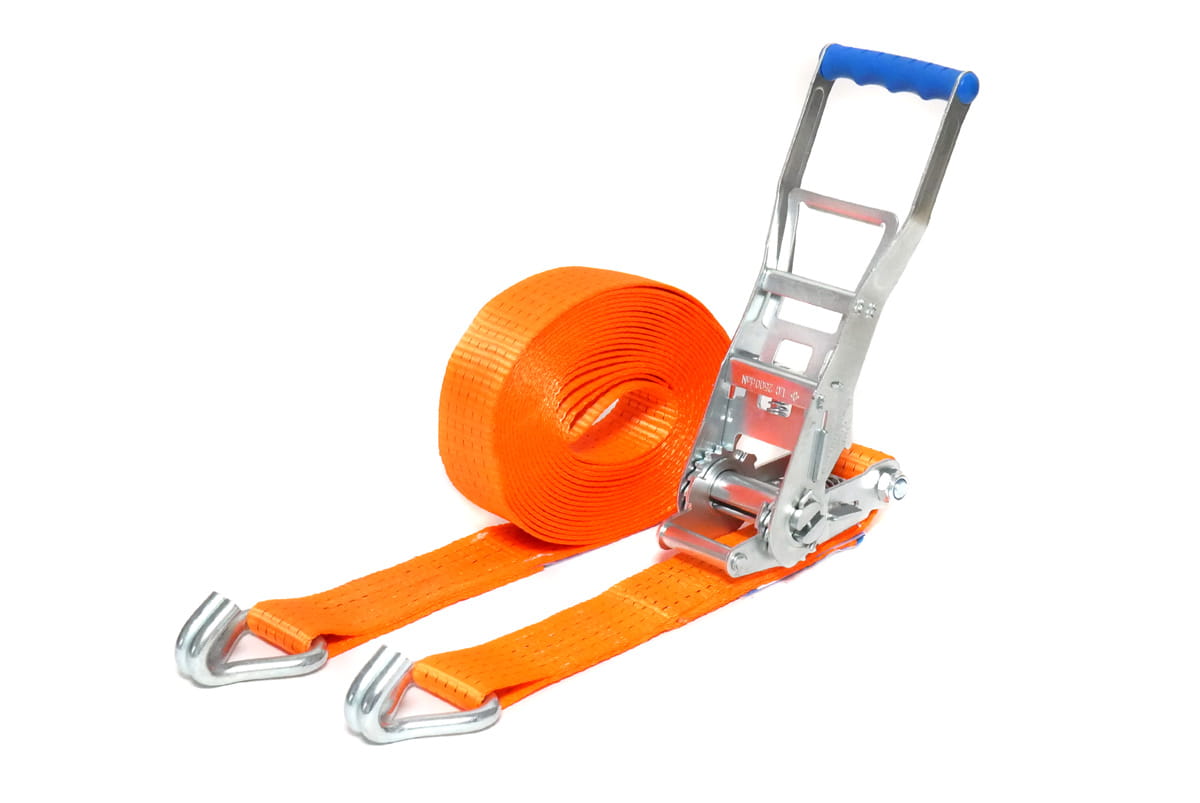

Uwaga! Zmiana kolru taśmy pasa transportowego z czerwonego na kolor pomarańczowy.

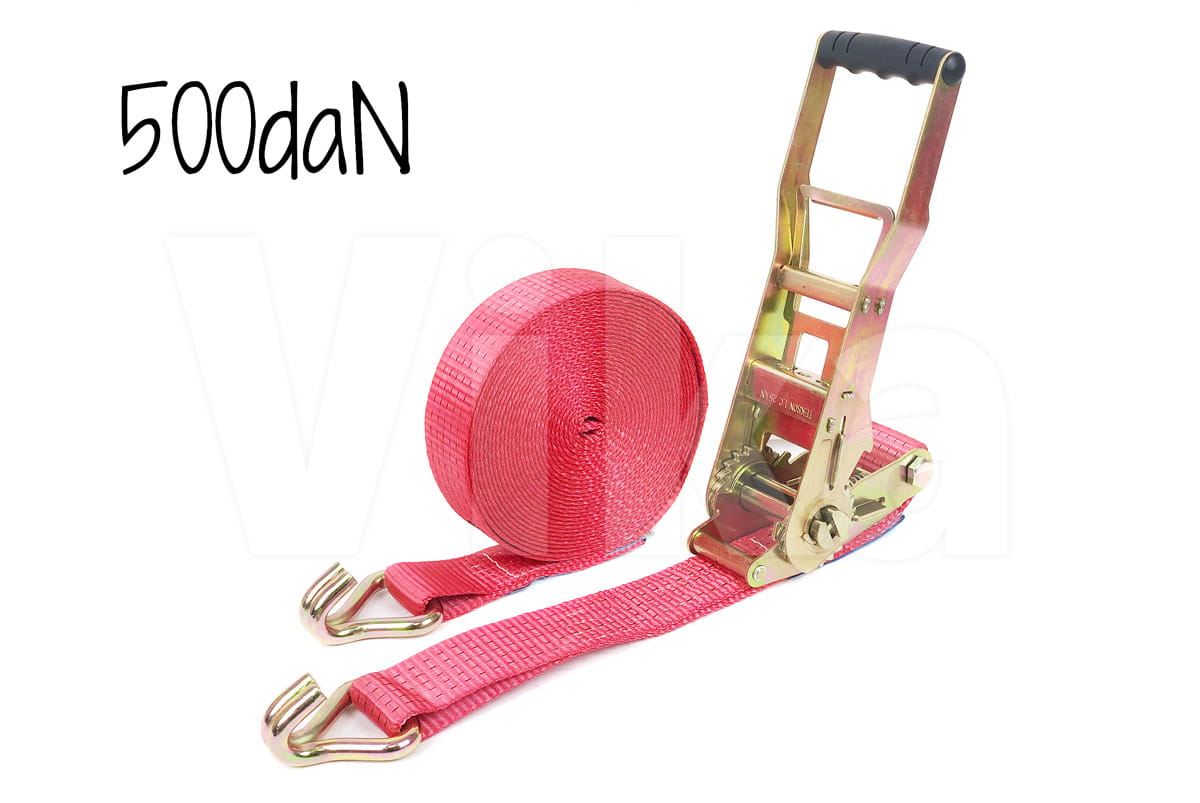

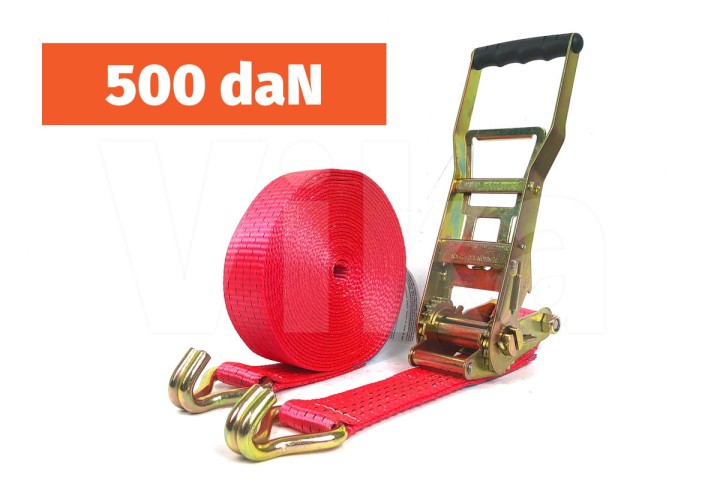

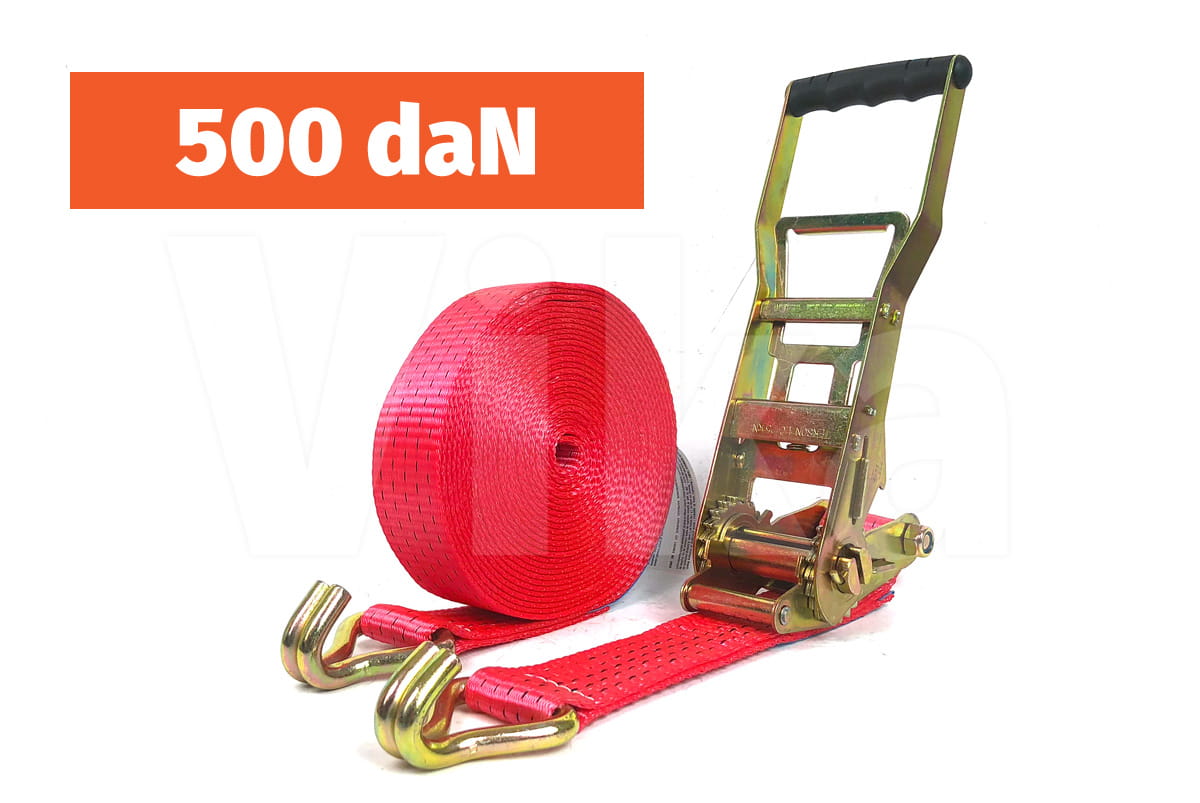

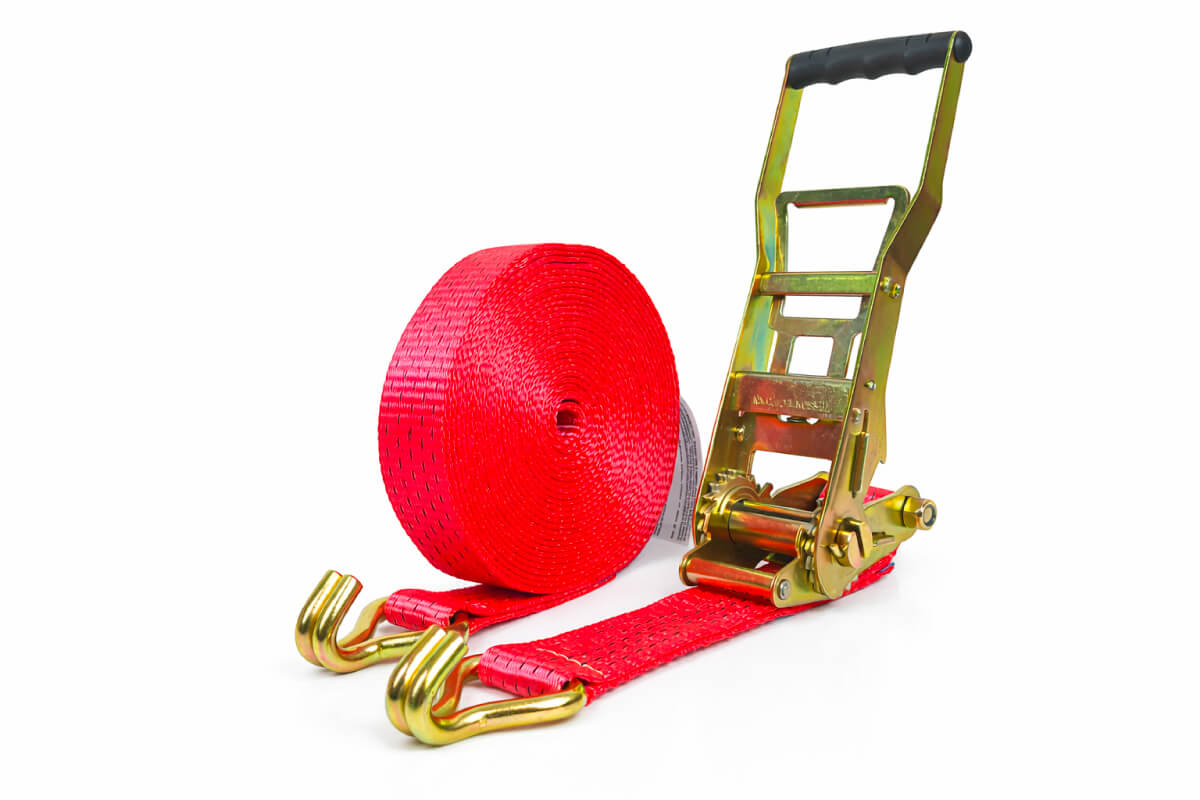

Pasy 500 daN · ERGO · 50mm · ATEST 5 ton
Pasy 500 daN to najpopularniejsze pasy ERGO dostępne w naszej ofercie. Jest to wzmocniony odpowiednik standardowego pasa o szerokości 50 mm. Napinacz typu ERGO ma zwiększony parametr STF 500 daN w stosunku do standardowego napinacza.

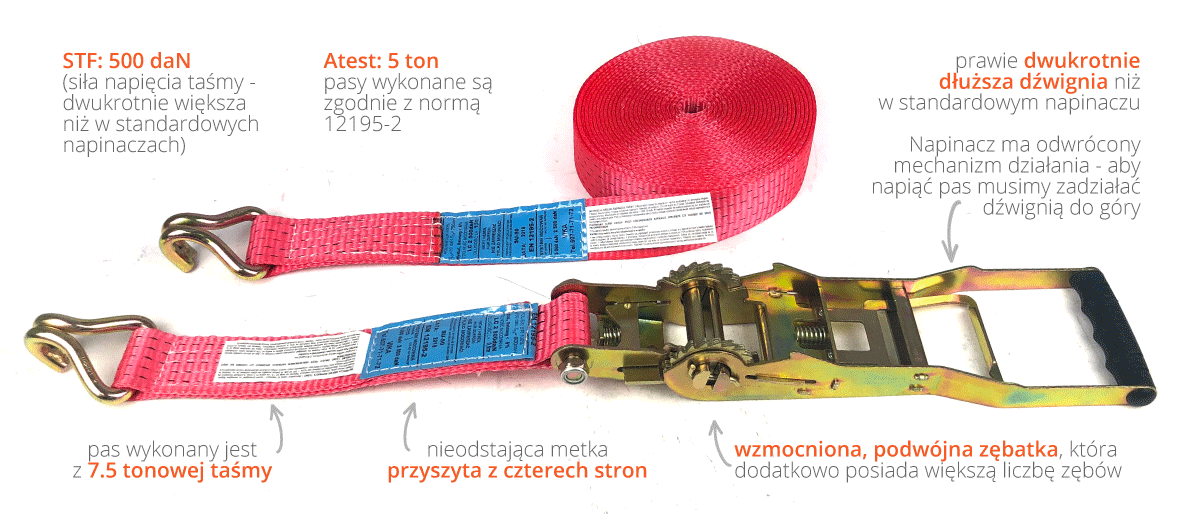

Co musisz wiedzieć o pasach 500 daN ERGO? Ważne informacje:
- STF: 500 daN - czyli siłą z jaką ładunek zostanie dociśnięty do podłoża (500kg).
- Atest zgodnie z normą 12195-2 - zdolność mocowania przy opasaniu (LC): 5000 daN.
- Pasy 500 daN ERGO wymagane są głównie na teranie Europy Zachodniej (Niemcy, Austria).
- Metka (etykieta) - wykonana z trwałego materiału, zabezpieczona oraz wszyta czterostronnie do pasa.
- Pas 500 daN ERGO składa się z dwóch części: taśmy o wybranej długości zakończonej atestowanym hakiem, napinacza ERGO 500 daN z 0,5 m paskiem zakończonym hakiem z atestem.
Kiedy stosować pas 500daN?
Pas 500 daN najczęściej stosuje się podczas transportu ładunku na terenie Europy Zachodniej, dokładniej chodzi tu o Niemcy i Austrię.
Dzięki swoim właściwościom pas ERGO możemy stosować gdy chcemy mieć pewność że ładunek zostanie bardzo mocno dociśnięty do podłoża. Jeżeli dodatkowo zwiększymy tarcie stosując maty antypoślizgowe możemy zredukować ilość pasów potrzebnych do mocowania ładunku.
Parametry techniczne pasów 500 daN
Parametr | Wartość |
---|---|
Taśma |
Szerokość taśmy: 50 mm Wytrzymałość taśmy: 7.5 tony Pasy 500 daN wykonane są z 7.5 tonowej taśmy o szerokości 50 mm o wydłużeniu <6%. Oznacza to, że taśma, z której uszyte są te pasy ulega zerwaniu dopiero przy obciążeniu wynoszącym 7.5 tony (nominalna wytrzymałość taśmy). Materiał: 100% poliester Prócz informacji na metce (napis: 100% poliester) również sam kolor metki wskazuje na materiał, z jakiego wykonany jest pas. Niebieska metka oznacza, że pas wykonany jest z poliestru (PES). Pasy transportowe są standardowo wykonywane właśnie z poliestru, który jest odporny na działanie kwasów, olejów i smarów oraz może być stosowany w warunkach temperaturowych od -40 do 100℃. Taśma poliestrowa nie powinna mieć kontaktu z zasadami! |
Atest |
Pas wykonany zgodnie z normą 12195-2. EN-12195-2 jest normą, która obowiązuje w całej Europie. Wskazuje ona wymogi bezpieczeństwa dla pasów transportowych wykonanych z włókien sztucznych. Etykieta, na której wybita jest norma, daje nam gwarancję bezpieczeństwa i jakości. Wszystkie elementy pasa ERGO są atestowane (haki, taśma, napinacz). |
Parametry wytrzymałościowe |
LC: 2500daN / 5000daN LC (lashing capacity) to inaczej zdolność mocowania. Parametr ten przyjmuje różną wartość w zależności od sposobu mocowania ładunku. Na metce podane są zawsze dwie wartości - jedna dla mocowania w układzie prostym - w tym wypadku 2500 daN, oraz dla mocowania przez opasanie - 5000 daN. 2500 daN oznacza, że w przypadku mocowania w układzie prostym jeden pas może skutecznie zabezpieczyć ładunek o maksymalnej wadze 2500 kg. Przy czym należy pamiętać, że minimalna liczba pasów w tej metodzie mocowania to dwa! Do zabezpieczenia ładunku o wadze 5000 kg będziemy potrzebować dwóch takich pasów. Częściej stosowaną metodą jest mocowanie przez opasanie (LC jest zawsze dwa razy większe niż dla mocowania w układzie prostym). Jeżeli chcemy zamocować jakiś przedmiot poprzez opasanie, to tym pasem można skutecznie zabezpieczyć ładunek o maksymalnej masie 5000 kg. STF: 500 daN Co oznacza parametr STF? STF (standard tension force) to inaczej nominalna siła napięcia, czyli siła, z jaką ładunek zostanie dociśnięty do podłoża. Dociśnięcie do podłoża powoduje zwiększenie tarcia i lepsze mocowanie ładunku. Wartość 500daN oznacza, że ładunek zostanie dociśnięty do podłoża z siłą 500daN (500kg). STF w standardowych napinaczach wynosi od 300 do 400 (zależy od producenta), czyli dużo mniej niż w napinaczu ERGO. Uzyskanie tak wysokiego parametru STF możliwy był dzięki zastosowaniu wzmocnionego napinacza ERGO. SHF: 50 daN SHF (standard hand force) to nominalna siła ręczna, czyli maksymalna siła, z jaką możemy zadziałać na dźwignię. Większa siła może zdeformować napinacz. Wartość tego parametru wynosi standardowo 50daN dla wszystkich pasów transportowych. Wartość 50 daN oznacza, że na dźwignię możemy zadziałać siłą 50daN (50kg). |
Długość |
od 6 do 12m Nad pomarańczowym przyciskiem "Do koszyka" należy wybrać długość kompletu (długość całkowita = 0,5 m napinacz + taśma): |
TAŚMA Szerokość taśmy: 50 mm Wytrzymałość taśmy: 7.5 tony Pasy 500 daN wykonane są z 7.5 tonowej taśmy o szerokości 50 mm o wydłużeniu <6%. Oznacza to, że taśma, z której uszyte są te pasy ulega zerwaniu dopiero przy obciążeniu wynoszącym 7.5 tony (nominalna wytrzymałość taśmy). Materiał: 100% poliester Prócz informacji na metce (napis: 100% poliester) również sam kolor metki wskazuje na materiał, z jakiego wykonany jest pas. Niebieska metka oznacza, że pas wykonany jest z poliestru (PES). Pasy transportowe są standardowo wykonywane właśnie z poliestru, który jest odporny na działanie kwasów, olejów i smarów oraz może być stosowany w warunkach temperaturowych od -40 do 100℃. Taśma poliestrowa nie powinna mieć kontaktu z zasadami! |
ATEST Pas wykonany zgodnie z normą 12195-2. EN-12195-2 jest normą, która obowiązuje w całej Europie. Wskazuje ona wymogi bezpieczeństwa dla pasów transportowych wykonanych z włókien sztucznych. Etykieta, na której wybita jest norma, daje nam gwarancję bezpieczeństwa i jakości. Wszystkie elementy pasa 500 daN są atestowane (haki, taśma, napinacz). |
PARAMETRY WYTRZYMAŁOŚCIOWE LC: 2500daN / 5000daN LC (lashing capacity) to inaczej zdolność mocowania. Parametr ten przyjmuje różną wartość w zależności od sposobu mocowania ładunku. Na metce podane są zawsze dwie wartości - jedna dla mocowania w układzie prostym - w tym wypadku 2500 daN, oraz dla mocowania przez opasanie - 5000 daN. 2500 daN oznacza, że w przypadku mocowania w układzie prostym jeden pas może skutecznie zabezpieczyć ładunek o maksymalnej wadze 2500 kg. Przy czym należy pamiętać, że minimalna liczba pasów w tej metodzie mocowania to dwa! Do zabezpieczenia ładunku o wadze 5000 kg będziemy potrzebować dwóch takich pasów. Częściej stosowaną metodą jest mocowanie przez opasanie (LC jest zawsze dwa razy większe niż dla mocowania w układzie prostym). Jeżeli chcemy zamocować jakiś przedmiot poprzez opasanie, to tym pasem można skutecznie zabezpieczyć ładunek o maksymalnej masie 5000 kg. STF: 500 daN Co oznacza parametr STF? STF (standard tension force) to inaczej nominalna siła napięcia, czyli siła, z jaką ładunek zostanie dociśnięty do podłoża. Dociśnięcie do podłoża powoduje zwiększenie tarcia i lepsze mocowanie ładunku. Wartość 500daN oznacza, że ładunek zostanie dociśnięty do podłoża z siłą 500daN (500kg). STF w standardowych napinaczach wynosi od 300 do 400 (zależy od producenta), czyli dużo mniej niż w napinaczu ERGO. Uzyskanie tak wysokiego parametru STF możliwy był dzięki zastosowaniu wzmocnionego napinacza ERGO. SHF: 50 daN SHF (standard hand force) to nominalna siła ręczna, czyli maksymalna siła, z jaką możemy zadziałać na dźwignię. Większa siła może zdeformować napinacz. Wartość tego parametru wynosi standardowo 50daN dla wszystkich pasów transportowych. Wartość 50 daN oznacza, że na dźwignię możemy zadziałać siłą 50daN (50kg). |
Długość: od 6 do 12m Nad pomarańczowym przyciskiem "Do koszyka" należy wybrać długość kompletu (długość całkowita = 0,5 m napinacz + taśma): |

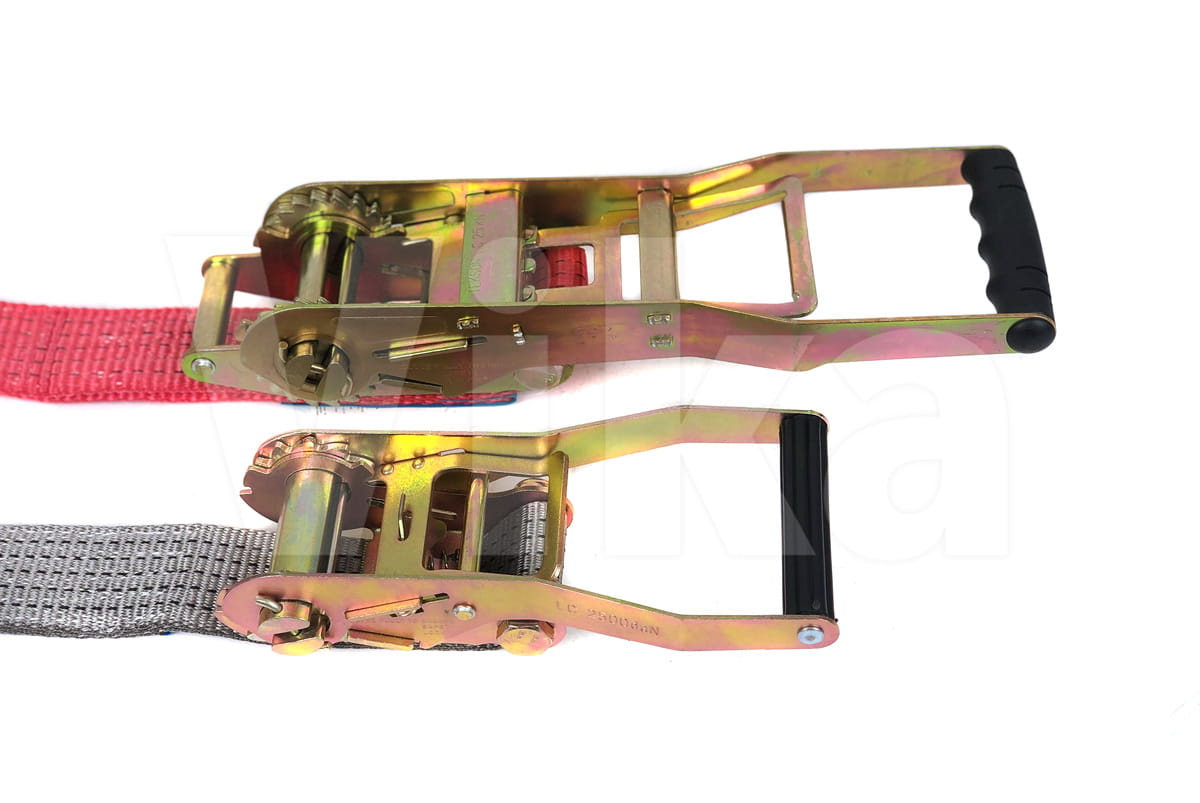

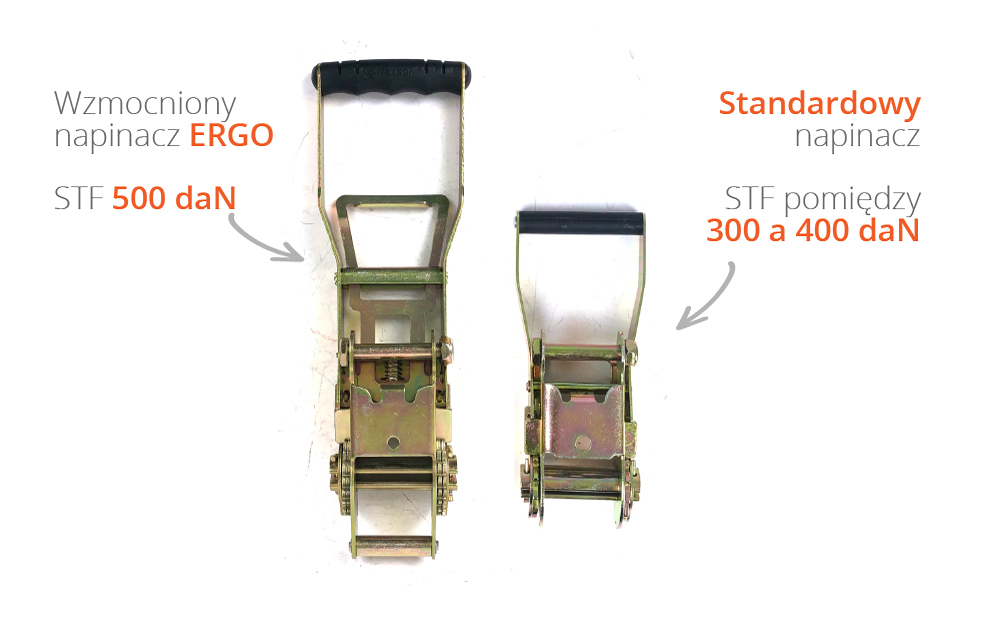

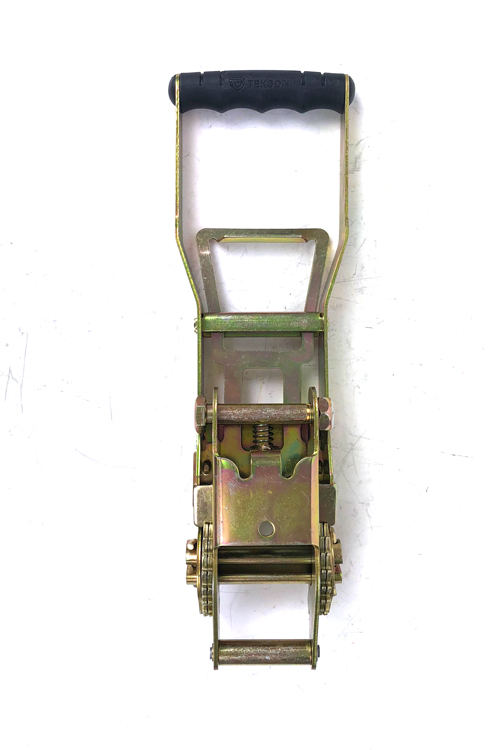

Czym różni się pas 500 daN ERGO od standardowego pasa?
Pasy 500 daN ERGO różnią się od standardowych pasów transportowych 50mm długością rączki napinacza, która jest prawie dwukrotnie dłuższa od tradycyjnych. Dzięki takiej budowie, działając taka samą siłą jesteśmy w stanie znacząco zwiększyć siłę napięcia taśmy (STF), czyli mocniej docisnąć ładunek do podłoża (lepiej go unieruchomić). STF jest to wartość maksymalna napięcia pasa uzyskana przy użyciu jednakowej siły przyłożonej do napinacza równej 50 daN.
Wartość STF (siła docisku ładunku) w przypadku standardowych napinaczy wynosi od 300 do 400 daN (zależy od producenta), a nowy napinacz ERGO w tym zestawie uzyskuje wartość STF równą 500 daN. Zwiększona siła napięcia sprawia, że do zabezpieczenia ładunku możemy zastosować mniejsza liczbę pasów.

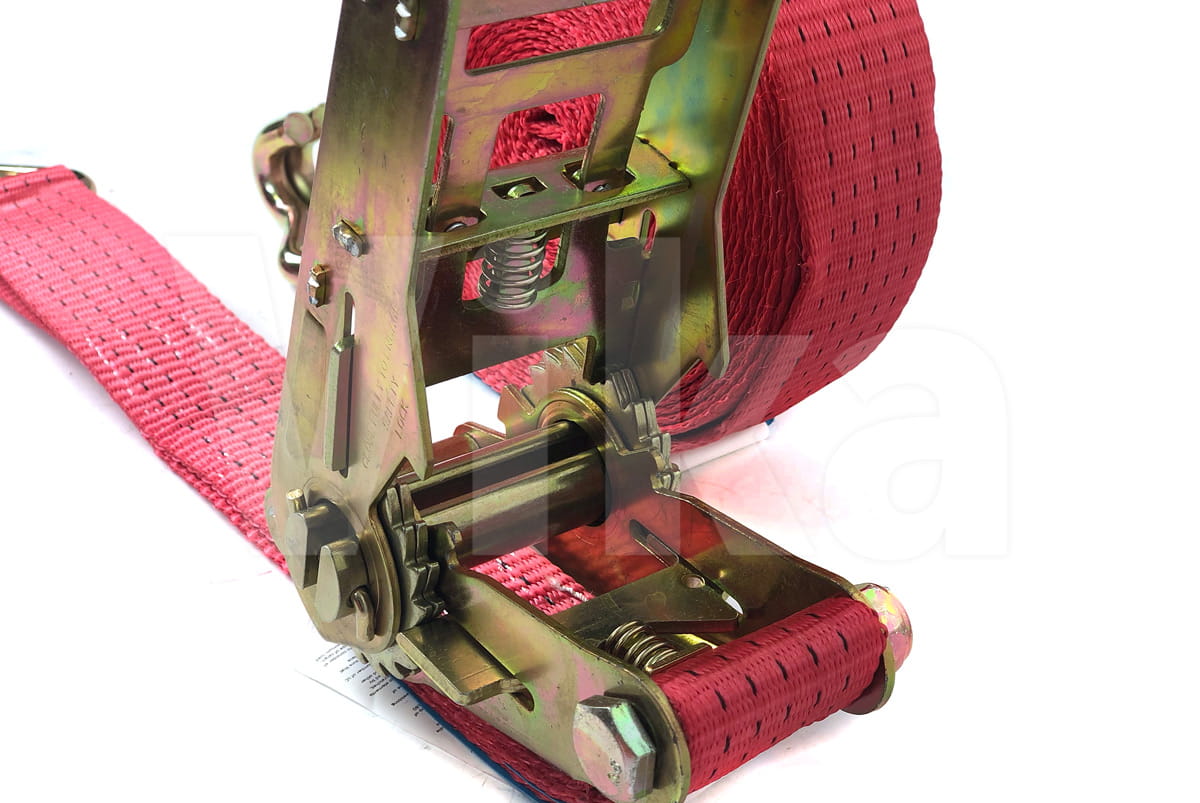

Uzyskanie tak wysokiego parametru STF w pasach ERGO możliwy był dzięki zastosowaniu wzmocnionego napinacza ERGO, który:
- ma znacznie dłużą rączkę (ramię napinacza, za pomocą której napina się cały pas). Rączka jest prawie dwukrotnie dłuższa niż tej stosowanej w standardowym napinaczu;
- wyposażony jest w podwójną zębatkę, która dodatkowo posiada większą liczbę zębów;
- ma odwrócony mechanizm działania - aby napiąć pas musimy zadziałać rączką napinacza do góry (czyli w przeciwnym kierunku niż przy standardowych napinaczach).
Porównanie pasów ERGO
Poniżej przedstawiamy porównanie trzech pasów ERGO dostępnych w naszej ofercie. Każdy napinacz różni się budową oraz siłą z jaką dociska ładunek do podłoża (STF).
Pas ERGO STF 500 daN | Pas ERGO STF 600 daN | Pas ERGO STF 750 daN | |
---|---|---|---|
Zdjęcie | |||
Ilość zębów w zębatce zwiększa precyzyjność napięcia |
podwójna zębatka z 20 zębami |
podwójna zębatka z 20 zębami |
podwójna zębatka z 16 zębami oraz dodatkowa pojedyncza zębatka z 16 zębami |
Długość napinacza |
350 mm |
370 mm | 370 mm |
STF - siła z jaką napina napinacz |
500 daN |
600 daN | 750 daN |
Zapadka blokująca napinacz |
Zapadka poprowadzona w dwóch prowadnicach ze sprężyną naciskową |
Zapadka z pojedynczą prowadnicą na sprężynie zaginanej | Zapadka połączona ze sprężyną naciskową |
Waga | 1,5 kg | 1,55 kg | 1,8 kg |
Pas ERGO STF 500 daN podwójna zębatka z 20 zębami długość napinacza: 350 mm STF: 500 daN zapadka blokująca napinacz poprowadzona w dwóch prowadnicach ze sprężyną naciskową waga: 1.5 kg |

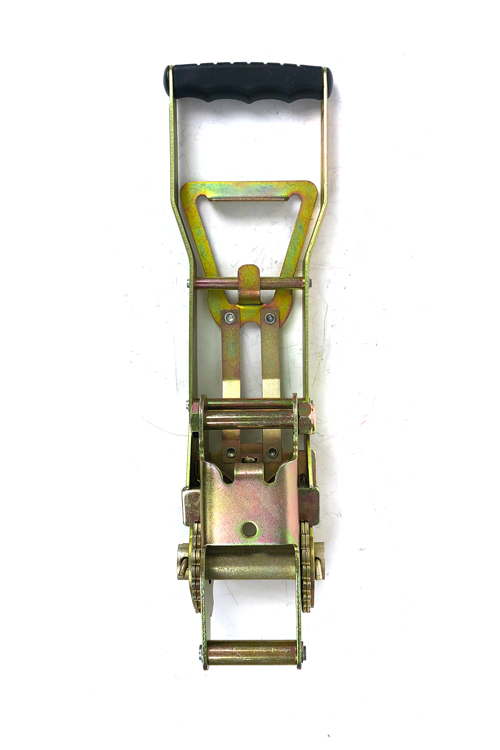

Pas ERGO STF 600 daN podwójna zębatka z 20 zębami długość napinacza: 370 mm STF: 600 daN zapadka blokująca napinacz z pojedynczą prowadnicą na sprężynie zaginanej waga: 1.55 kg |

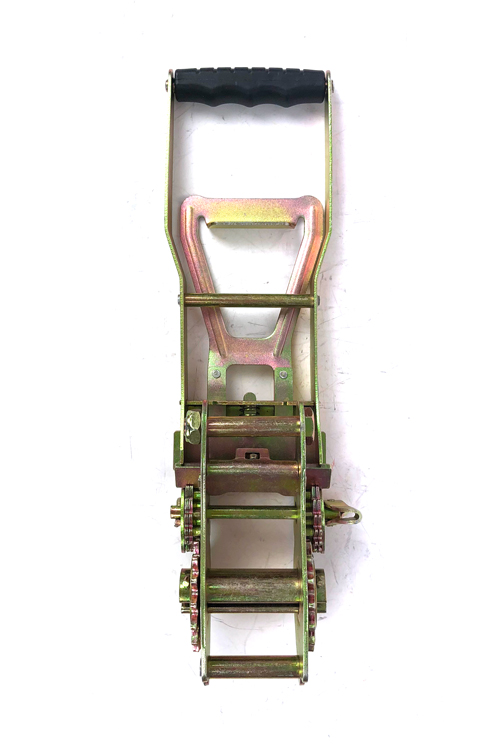

Pas ERGO STF 750 daN
podwójna zębatka z 16 zębami oraz dodatkowa pojedyncza zębatka z 16 zębami długość napinacza: 370 mm STF: 750 daN zapadka blokująca napinacz połączona ze sprężyną naciskową waga: 1.8 kg |
Dane techniczne
Kolor | czerwony |
Szerokość taśmy | 50mm |
Wytrzymałość (LC) | 5 ton |
Zakończenie | hak standardowy |
Mechanizm | 50mm ERGO |
Zastosowanie | duży ładunek |
Id produktów | 1830 |
