Pasy ERGO · 600 daN · Atest 5 ton
Opis

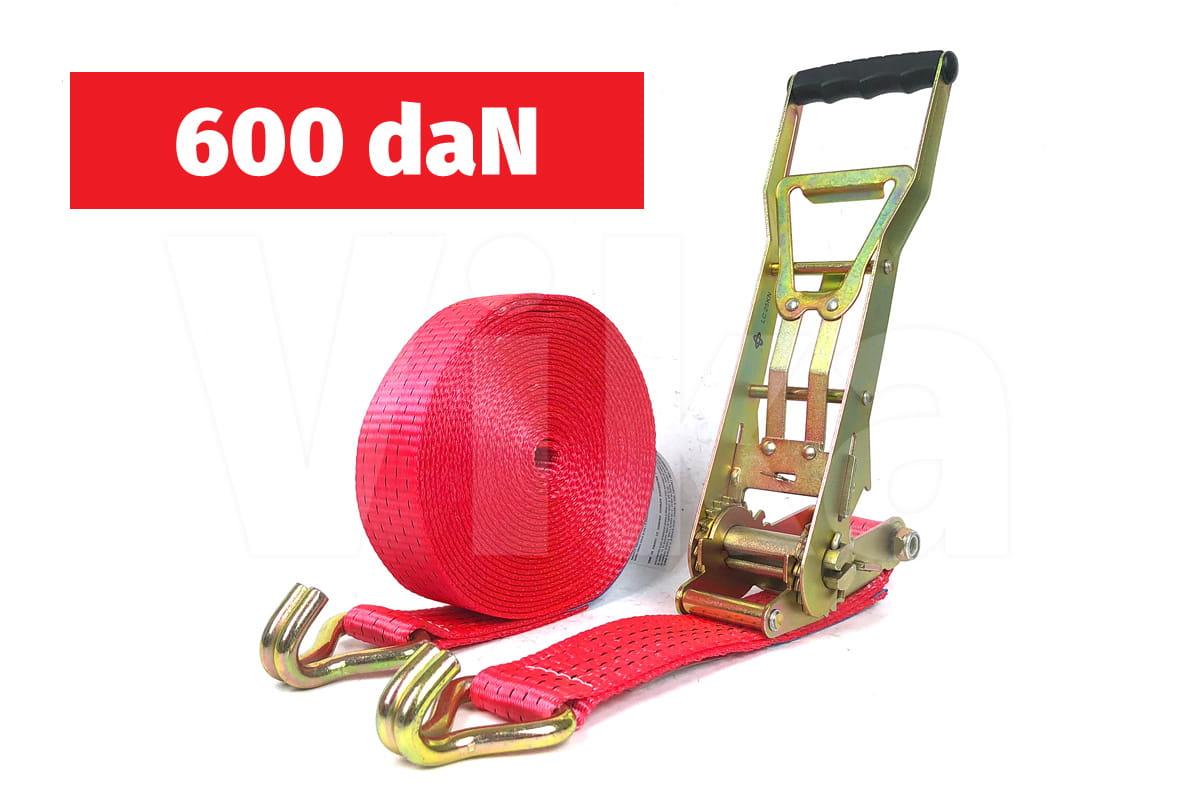

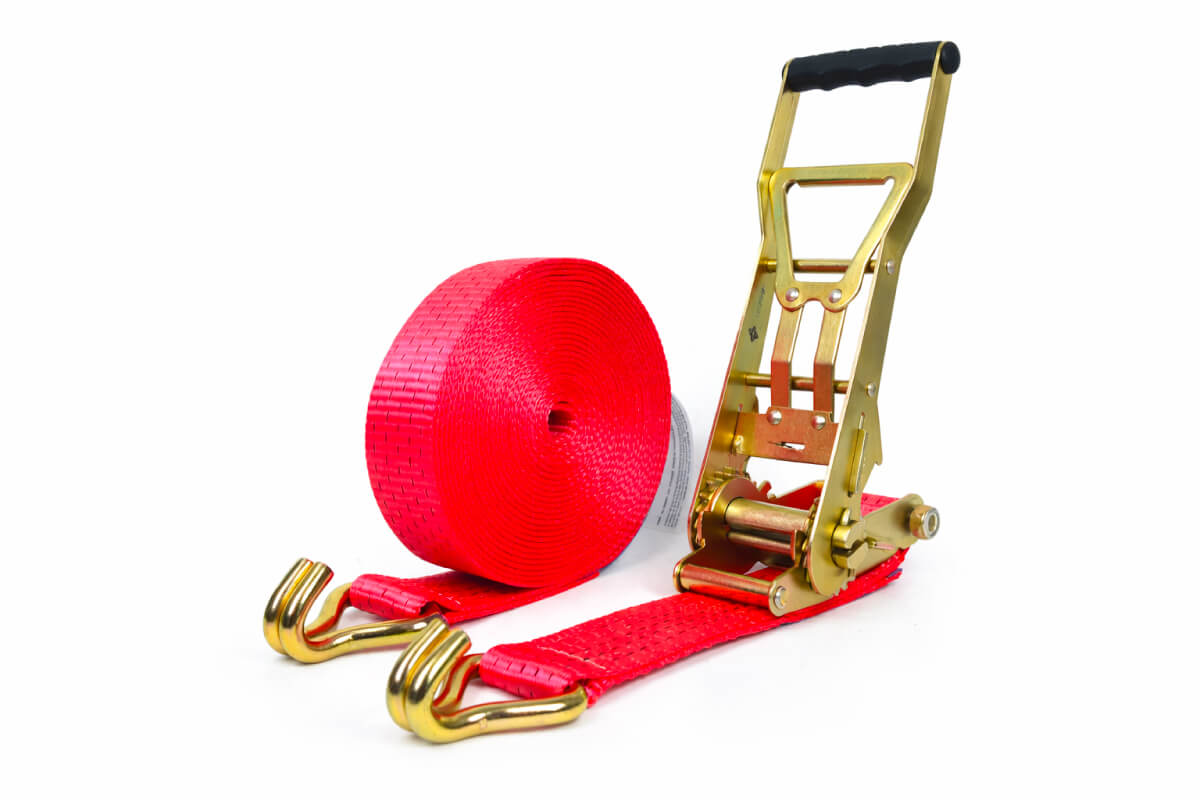

Pasy ERGO · 600 daN · 50mm · ATEST 5 ton
Pasy ERGO 600 daN to wzmocnione wersje standardowych pasów transportowych. Są to najmocniejsze pasy o szerokości taśmy 50 mm dostępne na rynku. Większy i wzmocniony napinacz pozwala na uzyskanie lepszych parametrów napięcia taśmy (STF 600 daN), co oznacza bezpieczniejsze mocowanie ładunku.

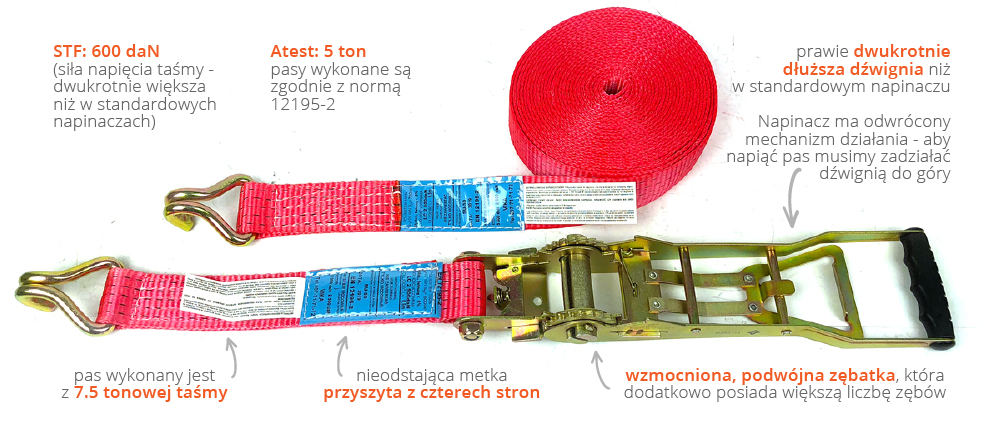

Co musisz wiedzieć o pasach ERGO 600 daN? Najważniejsze informacje:
- STF: 600 daN (siła dociśnięcia ładunku do podłoża - dwukrotnie większa niż w standardowych napinaczach).
- Atest: 5 ton (zdolność mocowania przy opasaniu LC: 5000 daN) pasy wykonane są zgodnie z normą 12195-2.
- Trwała metka, przyszyta do pasa z czterech stron - nie odstaje.
- Pasy ERGO wymagane są głównie na teranie Europy Zachodniej (Niemcy i Austria).

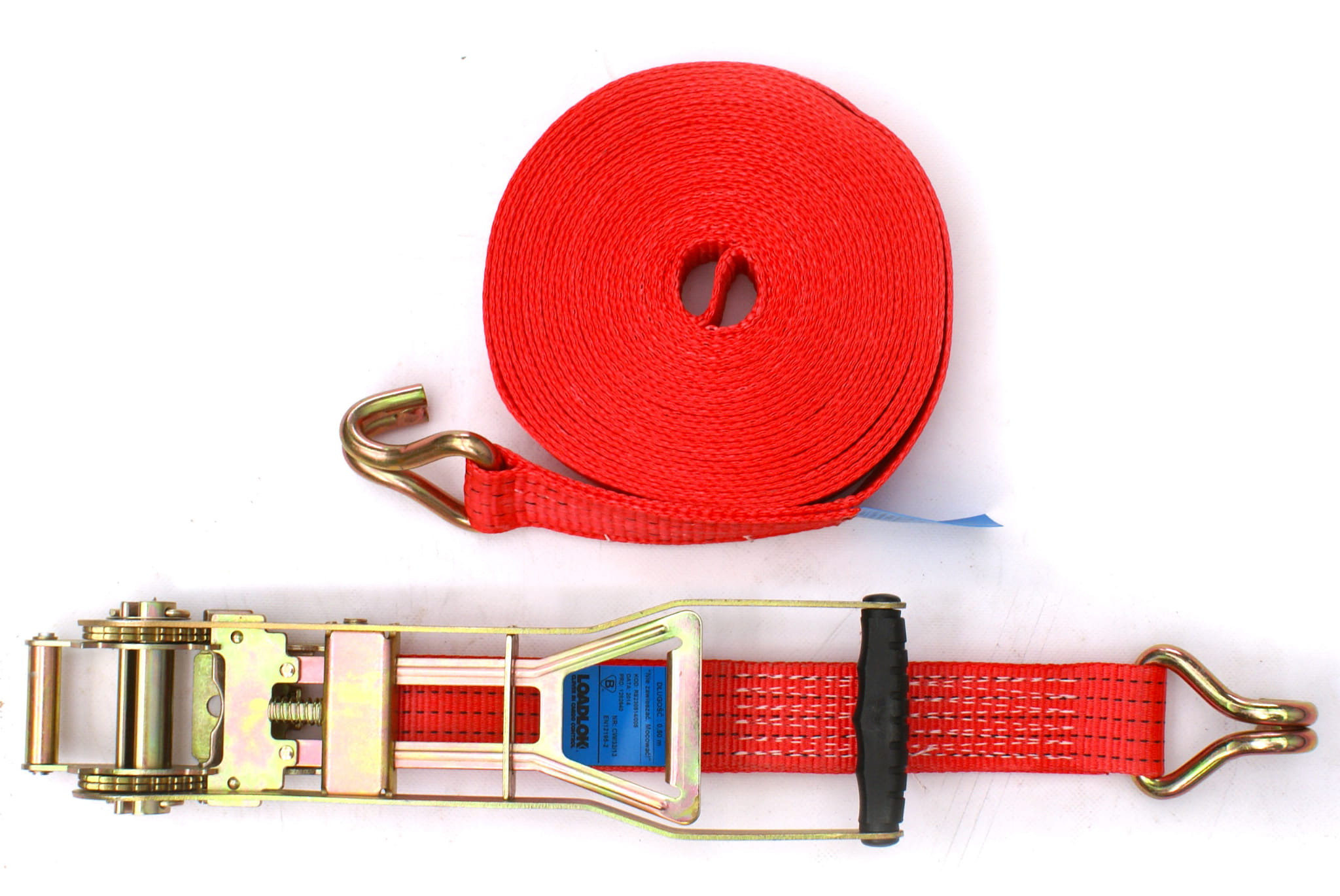

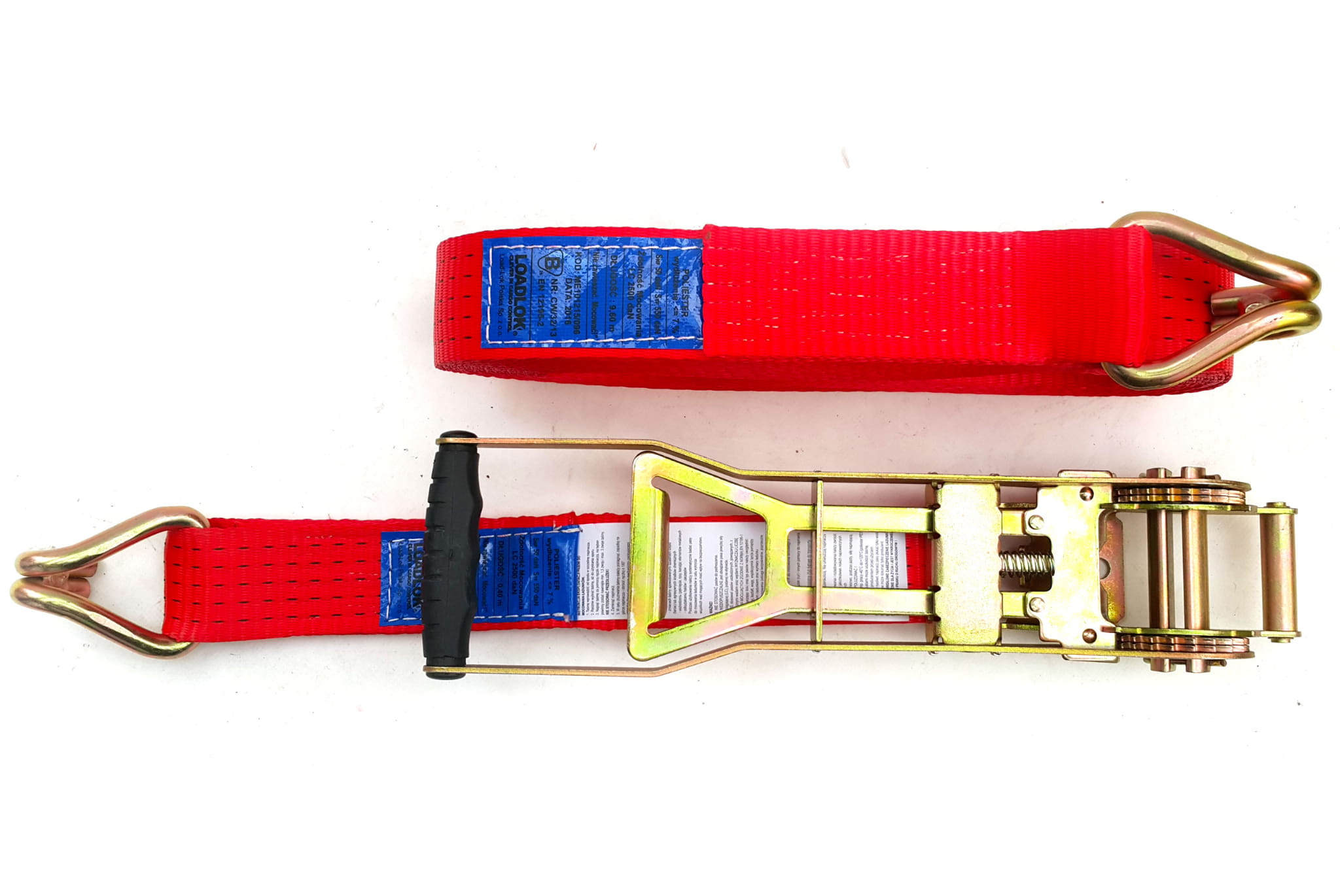

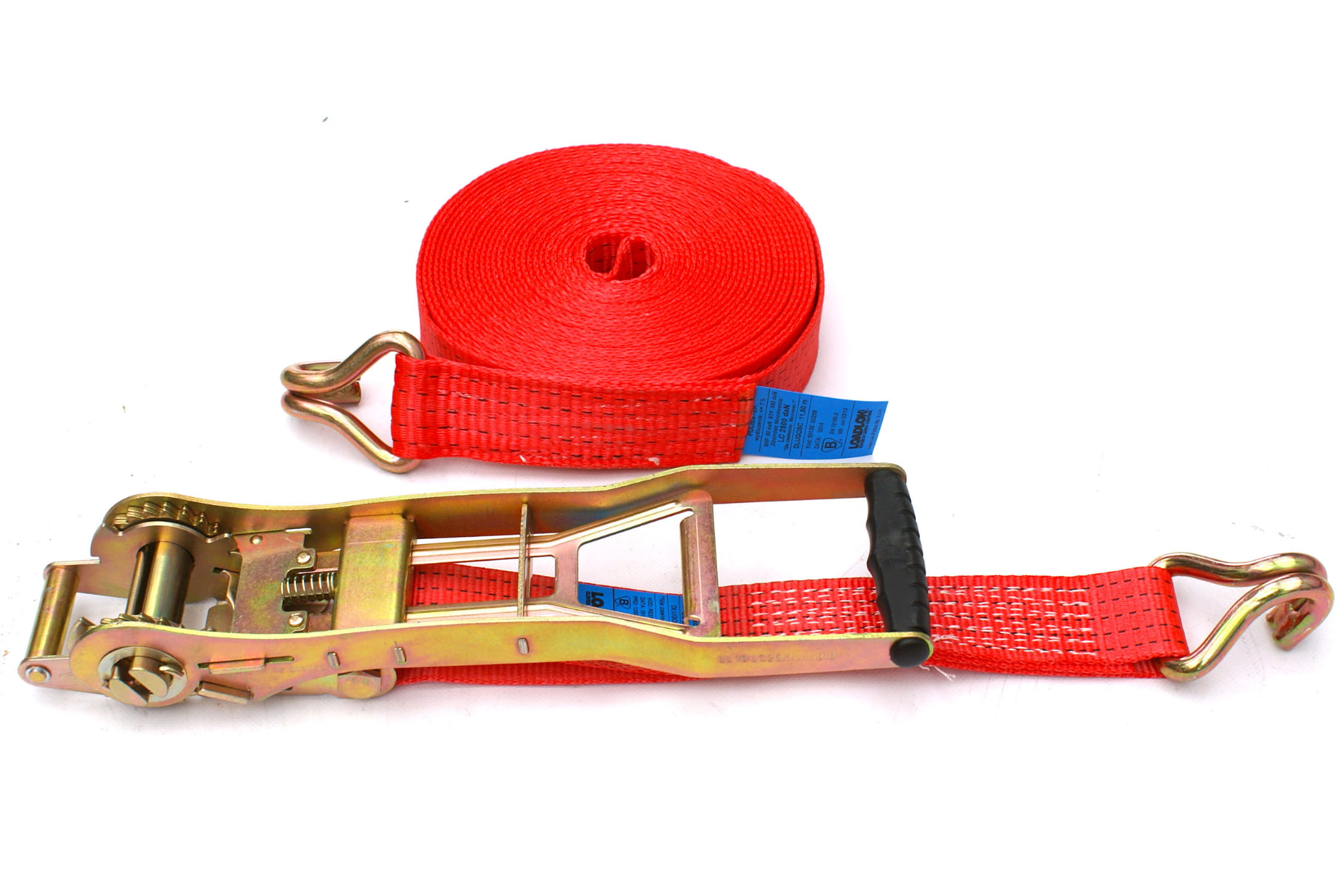

- Komplet pasa ERGO składa się z napinacza z krótkim paskiem (0,5m) oraz z taśmy zakończonej hakiem.
Zastosowanie pasa ERGO 600 daN
Pas ERGO 600 daN stosowany jest głównie:
- do zabezpieczenia ładunków przewożonych na terenie Niemiec i Austrii,
- do mocowania ładunków w samochodach dostawczych i na TIR-ach.
Parametry techniczne pasa transportowego ERGO 600 daN
Parametr | Wartość |
---|---|
Taśma |
Szerokość taśmy: 50 mm Wytrzymałość taśmy: 7.5 tony Pasy ERGO wykonane są z 7.5 tonowej taśmy o szerokości 50 mm o wydłużeniu <6%. Oznacza to, że taśma, z której uszyte są te pasy ulega zerwaniu dopiero przy obciążeniu wynoszącym 7.5 tony (nominalna wytrzymałość taśmy). Materiał: 100% poliester Prócz informacji na metce (napis: 100% poliester) również sam kolor metki wskazuje na materiał, z jakiego wykonany jest pas. Niebieska metka oznacza, że pas wykonany jest z poliestru (PES). Pasy transportowe są standardowo wykonywane właśnie z poliestru, który jest odporny na działanie kwasów, olejów i smarów oraz może być stosowany w warunkach temperaturowych od -40 do 100℃. Taśma poliestrowa nie powinna mieć kontaktu z zasadami! |
Atest |
Pas wykonany zgodnie z normą 12195-2. EN-12195-2 jest normą, która obowiązuje w całej Europie. Wskazuje ona wymogi bezpieczeństwa dla pasów transportowych wykonanych z włókien sztucznych. Etykieta, na której wybita jest norma, daje nam gwarancję bezpieczeństwa i jakości. Wszystkie elementy pasa ERGO są atestowane (haki, taśma, napinacz). |
Parametry wytrzymałościowe |
LC: 2500daN / 5000daN LC (lashing capacity) to inaczej zdolność mocowania. Parametr ten przyjmuje różną wartość w zależności od sposobu mocowania ładunku. Na metce podane są zawsze dwie wartości - jedna dla mocowania w układzie prostym - w tym wypadku 2500 daN, oraz dla mocowania przez opasanie - 5000 daN. 2500 daN oznacza, że w przypadku mocowania w układzie prostym jeden pas może skutecznie zabezpieczyć ładunek o maksymalnej wadze 2500 kg. Przy czym należy pamiętać, że minimalna liczba pasów w tej metodzie mocowania to dwa! Do zabezpieczenia ładunku o wadze 5000 kg będziemy potrzebować dwóch takich pasów. Częściej stosowaną metodą jest mocowanie przez opasanie (LC jest zawsze dwa razy większe niż dla mocowania w układzie prostym). Jeżeli chcemy zamocować jakiś przedmiot poprzez opasanie, to tym pasem można skutecznie zabezpieczyć ładunek o maksymalnej masie 5000 kg. STF: 600 daN Co oznacza parametr STF? STF (standard tension force) to inaczej nominalna siła napięcia, czyli siła, z jaką ładunek zostanie dociśnięty do podłoża. Dociśnięcie do podłoża powoduje zwiększenie tarcia i lepsze mocowanie ładunku. Wartość 600daN oznacza, że ładunek zostanie dociśnięty do podłoża z siłą 600daN (600kg). STF w standardowych napinaczach wynosi od 300 do 400 (zależy od producenta), czyli dużo mniej niż w napinaczu ERGO. Uzyskanie tak wysokiego parametru STF możliwy był dzięki zastosowaniu wzmocnionego napinacza ERGO. SHF: 50 daN SHF (standard hand force) to nominalna siła ręczna, czyli maksymalna siła, z jaką możemy zadziałać na dźwignię. Większa siła może zdeformować napinacz. Wartość tego parametru wynosi standardowo 50daN dla wszystkich pasów transportowych. Wartość 50 daN oznacza, że na dźwignię możemy zadziałać siłą 50daN (50kg). |
Długość |
od 6 do 12m Nad pomarańczowym przyciskiem "Do koszyka" należy wybrać długość kompletu (długość całkowita = 0,5 m napinacz + taśma): |
TAŚMA Szerokość taśmy: 50 mm Wytrzymałość taśmy: 7.5 tony Pasy ERGO wykonane są z 7.5 tonowej taśmy o szerokości 50 mm o wydłużeniu <6%. Oznacza to, że taśma, z której uszyte są te pasy ulega zerwaniu dopiero przy obciążeniu wynoszącym 7.5 tony (nominalna wytrzymałość taśmy). Materiał: 100% poliester Prócz informacji na metce (napis: 100% poliester) również sam kolor metki wskazuje na materiał, z jakiego wykonany jest pas. Niebieska metka oznacza, że pas wykonany jest z poliestru (PES). Pasy transportowe są standardowo wykonywane właśnie z poliestru, który jest odporny na działanie kwasów, olejów i smarów oraz może być stosowany w warunkach temperaturowych od -40 do 100℃. Taśma poliestrowa nie powinna mieć kontaktu z zasadami! |
ATEST Pas wykonany zgodnie z normą 12195-2. EN-12195-2 jest normą, która obowiązuje w całej Europie. Wskazuje ona wymogi bezpieczeństwa dla pasów transportowych wykonanych z włókien sztucznych. Etykieta, na której wybita jest norma, daje nam gwarancję bezpieczeństwa i jakości. Wszystkie elementy pasa są atestowane (haki, taśma, napinacz). |
PARAMETRY WYTRZYMAŁOŚCIOWE LC: 2500daN / 5000daN LC (lashing capacity) to inaczej zdolność mocowania. Parametr ten przyjmuje różną wartość w zależności od sposobu mocowania ładunku. Na metce podane są zawsze dwie wartości - jedna dla mocowania w układzie prostym - w tym wypadku 2500 daN, oraz dla mocowania przez opasanie - 5000 daN. 2500 daN oznacza, że w przypadku mocowania w układzie prostym jeden pas może skutecznie zabezpieczyć ładunek o maksymalnej wadze 2500 kg. Przy czym należy pamiętać, że minimalna liczba pasów w tej metodzie mocowania to dwa! Do zabezpieczenia ładunku o wadze 5000 kg będziemy potrzebować dwóch takich pasów. Częściej stosowaną metodą jest mocowanie przez opasanie (LC jest zawsze dwa razy większe niż dla mocowania w układzie prostym). Jeżeli chcemy zamocować jakiś przedmiot poprzez opasanie, to tym pasem można skutecznie zabezpieczyć ładunek o maksymalnej masie 5000 kg. STF: 600 daN Co oznacza parametr STF? STF (standard tension force) to inaczej nominalna siła napięcia, czyli siła, z jaką ładunek zostanie dociśnięty do podłoża. Dociśnięcie do podłoża powoduje zwiększenie tarcia i lepsze mocowanie ładunku. Wartość 600daN oznacza, że ładunek zostanie dociśnięty do podłoża z siłą 600daN (600kg). STF w standardowych napinaczach wynosi od 300 do 400 (zależy od producenta), czyli dużo mniej niż w napinaczu ERGO. Uzyskanie tak wysokiego parametru STF możliwy był dzięki zastosowaniu wzmocnionego napinacza ERGO. SHF: 50 daN SHF (standard hand force) to nominalna siła ręczna, czyli maksymalna siła, z jaką możemy zadziałać na dźwignię. Większa siła może zdeformować napinacz. Wartość tego parametru wynosi standardowo 50daN dla wszystkich pasów transportowych. Wartość 50 daN oznacza, że na dźwignię możemy zadziałać siłą 50daN (50kg). |
Długość: od 6 do 12m Nad pomarańczowym przyciskiem "Do koszyka" należy wybrać długość kompletu (długość całkowita = 0,5 m napinacz + taśma): |

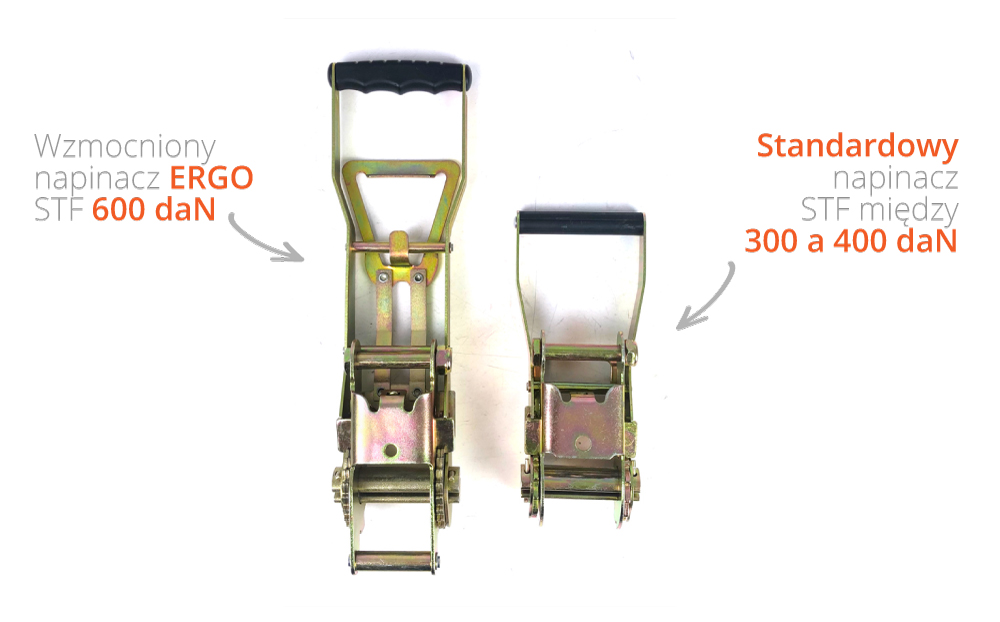

Czym różni się pas ERGO od standardowego pasa?
Pasy ERGO 600 daN różnią się od standardowych pasów transportowych 50mm długością napinacza, która jest prawie dwukrotnie dłuższa od tradycyjnych. Działając taka samą siłą jesteśmy w stanie znacząco zwiększyć siłę napięcia taśmy (STF), czyli mocniej docisnąć ładunek do podłoża (lepiej go unieruchomić). STF jest to wartość maksymalna napięcia pasa uzyskana przy użyciu jednakowej siły przyłożonej do napinacza równej 50 daN.
Wartość STF standardowych napinaczy wynosi od 300 do 400 (zależy od producenta), a nowy napinacz ERGO w tym zestawie uzyskuje STF równy 600 daN. Zwiększona siła napięcia sprawia, że do zabezpieczenia ładunku możemy zastosować mniejsza liczbę pasów.

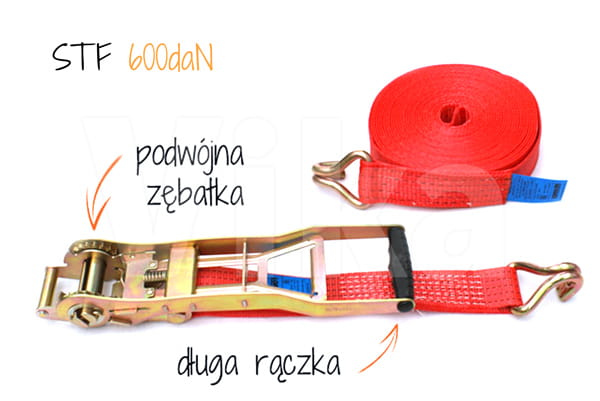

Uzyskanie tak wysokiego parametru STF w pasach ERGO możliwy był dzięki zastosowaniu wzmocnionego napinacza ERGO, który:
- ma znacznie dłużą rączkę (ramię napinacza, za pomocą której napina się cały pas). Rączka jest prawie dwukrotnie dłuższa niż tej stosowanej w standardowym napinaczu;
- wyposażony jest w podwójną zębatkę, która dodatkowo posiada większą liczbę zębów;
- ma odwrócony mechanizm działania - aby napiąć pas musimy zadziałać rączką napinacza do góry (czyli w przeciwnym kierunku niż przy standardowych napinaczach).

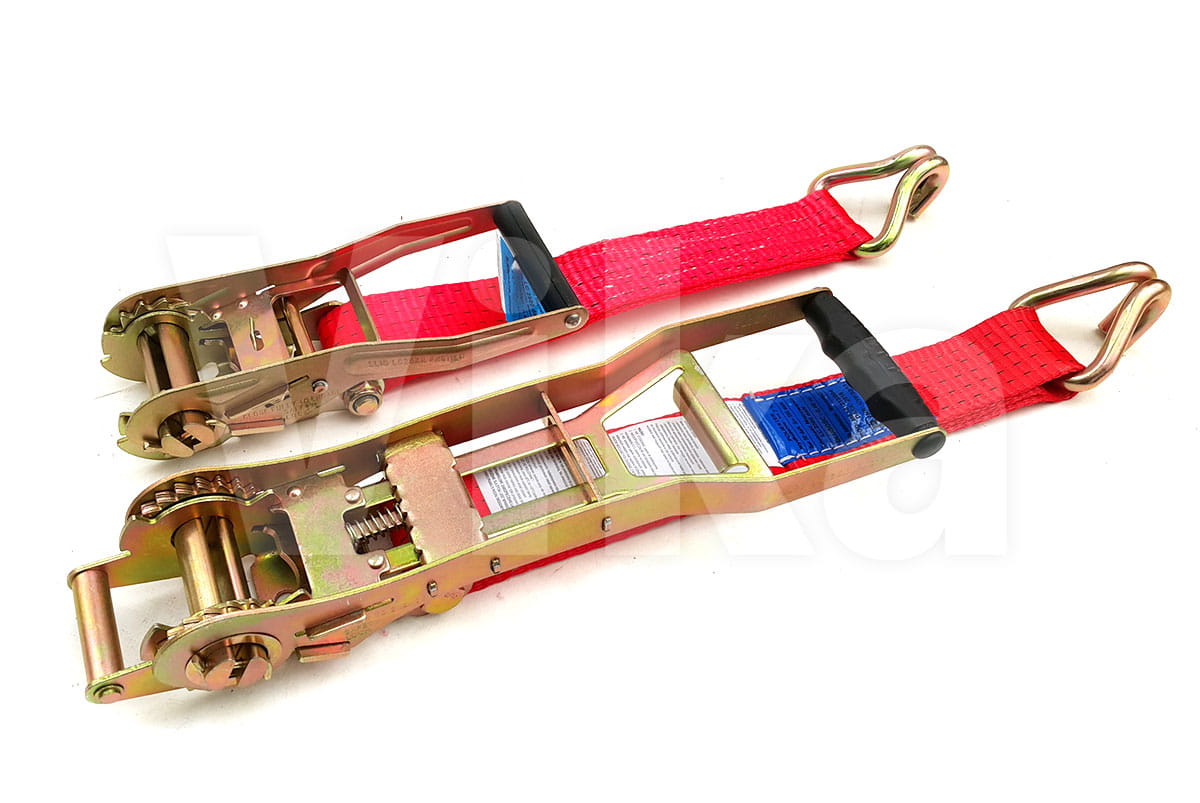

Porównanie pasów ERGO
Pasy transportowe ze wzmocnionym napinaczem ERGO występują w trzech wartościach maksymalnego napięcia: STF 500 daN, STF 600 daN oraz STF 750 daN. Czym różnią się pasy? Porównanie przedstawiamy w tabeli poniżej:
Pas ERGO STF 500 daN | Pas ERGO STF 600 daN | Pas ERGO STF 750 daN | |
---|---|---|---|
Zdjęcie | |||
Ilość zębów w zębatce zwiększa precyzyjność napięcia |
podwójna zębatka z 20 zębami |
podwójna zębatka z 20 zębami |
podwójna zębatka z 16 zębami oraz dodatkowa pojedyncza zębatka z 16 zębami |
Długość napinacza |
350 mm |
370 mm | 370 mm |
STF - siła z jaką napina napinacz |
500 daN |
600 daN | 750 daN |
Zapadka blokująca napinacz |
Zapadka poprowadzona w dwóch prowadnicach ze sprężyną naciskową |
Zapadka z pojedynczą prowadnicą na sprężynie zaginanej | Zapadka połączona ze sprężyną naciskową |
Waga | 1,5 kg | 1,55 kg | 1,8 kg |
Pas ERGO STF 500 daN podwójna zębatka z 20 zębami długość napinacza: 350 mm STF: 500 daN zapadka blokująca napinacz poprowadzona w dwóch prowadnicach ze sprężyną naciskową waga: 1.5 kg |

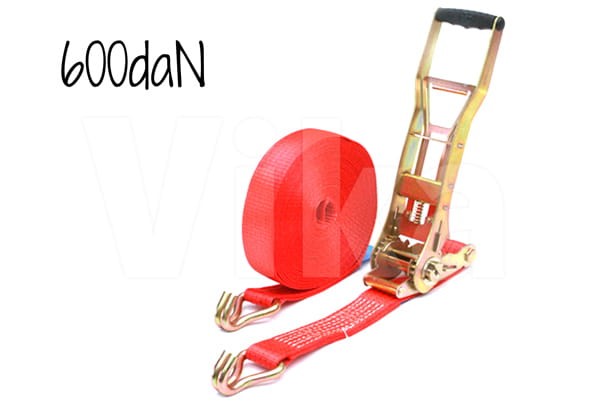

Pas ERGO STF 600 daN podwójna zębatka z 20 zębami długość napinacza: 370 mm STF: 600 daN zapadka blokująca napinacz z pojedynczą prowadnicą na sprężynie zaginanej waga: 1.55 kg |
Pas ERGO STF 750 daN
podwójna zębatka z 16 zębami oraz dodatkowa pojedyncza zębatka z 16 zębami długość napinacza: 370 mm STF: 750 daN zapadka blokująca napinacz połączona ze sprężyną naciskową waga: 1.8 kg |
Dane techniczne
Kolor | czerwony |
Szerokość taśmy | 50mm |
Wytrzymałość (LC) | 5 ton |
Zakończenie | hak standardowy |
Mechanizm | 50mm ERGO |
Zastosowanie | duży ładunek |
Id produktów | 1830,461 |
