Tablica GABARYTOWA

Tablica GABARYTOWA

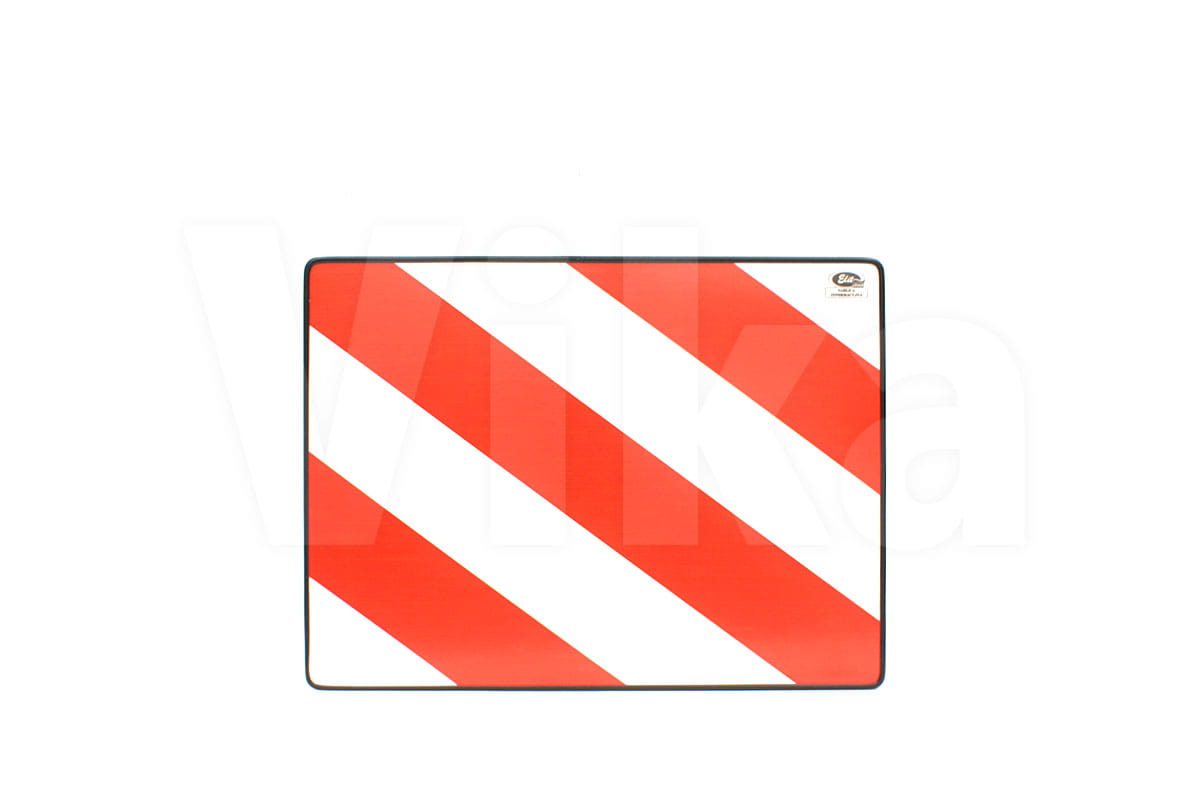

Tablica GABARYTOWA o wymiarach 40 x 30 cm z biało-czerwonymi pasami skierowanymi pod kątem 45 stopni. Dodatkowo wyposażona w gumową ramkę, która zakrywa ostre krawędzie tablicy. Tablica gabarytowa to oznaczenie przeznaczone dla pojazdów dłuższych, szerszych, wyższych lub cięższych od standardowych pojazdów. Tablice tego typu wykorzystywana jest do oznakowania pojazdów transportujących ładunek przekraczający:

• całkowita długość: 16,5 m
• szerokość: 2,50 m
• wysokość 4,0 m
• masa całkowita: 42 tony

 Tablica GABARYTOWA w naszej ofercie jest zgodne z ustawą „Prawo o ruchu drogowym".

Tablica GABARYTOWA - jak stosować?

Tablicę GABARYTOWĄ należy stosować zgodnie z ustawą, gdy transportowany ładunek wystaje poza obrys zestawu pojazdu:

• ładunek wystaje z przodu pojazdu - dwie tablice gabarytowe umieszczone w widocznym miejscu
• ładunek wystaje po bokach pojazdu - chorągiewka umieszczona na najbardziej wystających krawędziach ładunku
• ładunek wystaje z tyłu pojazdu - dwie tablice gabarytowe umieszczone bezpośrednio na ładunku z tyłu pojazdu

Tablica GABARYTOWA - przepisy

Transport ładunków, które wystają poza obrys pojazdu zgodnie z art. 61 ustawy „Prawo o ruchu drogowym" jest regulowany specjalnymi przepisami. Przepisy dotyczą głównie zezwoleń oraz wymagają poprawnego oznakowania pojazdu transportującego.

Fragment ustawy „Prawo o ruchu drogowym"

Ustala się następujące oznakowanie ładunku:

1. ładunek wystający z przodu pojazdu oznacza się chorągiewką barwy pomarańczowej lub dwoma białymi i dwoma czerwonymi pasami, tak aby były widoczne z boków i z przodu pojazdu, a w okresie niedostatecznej widoczności ponadto światłem białym umieszczonym na najbardziej wystającej do przodu części ładunku;
2. ładunek wystający z boku pojazdu oznacza się chorągiewką barwy pomarańczowej o wymiarach co najmniej 50 x 50 cm, umieszczoną przy najbardziej wystającej krawędzi ładunku, a ponadto w okresie niedostatecznej widoczności białym światłem odblaskowym skierowanym do przodu oraz czerwonym światłem i czerwonym światłem odblaskowym skierowanym do tyłu; światła te nie powinny znajdować się w odległości większej niż 40 cm od najbardziej wystającej krawędzi ładunku; jeżeli długość wystającego z boku ładunku, mierzona wzdłuż pojazdu, przekracza 3 m, to chorągiewkę i światła umieszcza się odpowiednio przy przedniej i tylnej części ładunku;
3. ładunek wystający z tyłu pojazdu oznacza się pasami białymi i czerwonymi umieszczonymi bezpośrednio na ładunku lub na tarczy na jego tylnej płaszczyźnie albo na zawieszonej na końcu ładunku bryle geometrycznej (np. stożku, ostrosłupie); widoczna od tyłu łączna powierzchnia pasów powinna wynosić co najmniej 1000 cm2, przy czym nie może być mniej niż po dwa pasy każdej barwy; ponadto w okresie niedostatecznej widoczności na najbardziej wystającej do tyłu krawędzi ładunku umieszcza się czerwone światło i czerwone światło odblaskowe; przy przewozie drewna długiego zamiast oznakowania pasami białymi i czerwonymi dopuszcza się oznakowanie końca ładunku chorągiewką lub tarczą barwy pomarańczowej;

Ciąg dalszy ustawy dostępny jest do pobrania TUTAJ!
