Pas transportowy z napinaczem 35mm/1,8t wzmocniony mechanizm

Dostępność: duża ilość
Wysyłka w: 24 godziny
Cena: 36,38 zł 36.38
ilość szt.
dodaj do przechowalni
* - Pole wymagane
Ocena: 0
Producent: Dla VIKA
Kod produktu: 17720_20150212140643

Opis

Wybierz długość pasa i dodatkową ochronę

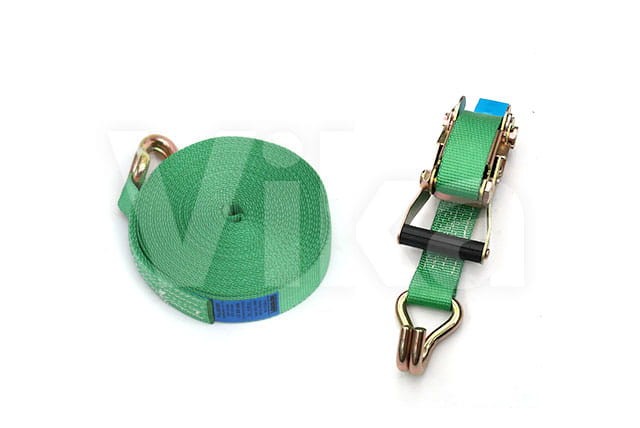

Pas transportowy z napinaczem 35 mm - 1.8 tony - wzmocniony napinacz

Pas transportowy z napinaczem to najpopularniejszy rodzaj pasa w naszym sklepie. Do zabezpieczenia ładunku takim pasem potrzebne są dwa punkty zaczepienia. Pas transportowy z napinaczem nazywany jest również pasem dwuczęściowym lub kompletem, składa się z części krótkiej – napinacza i części długiej – pasa. Poniższa grafika przedstawia najważniejsze informacje dotyczące pasa z napinaczem 35 mm.

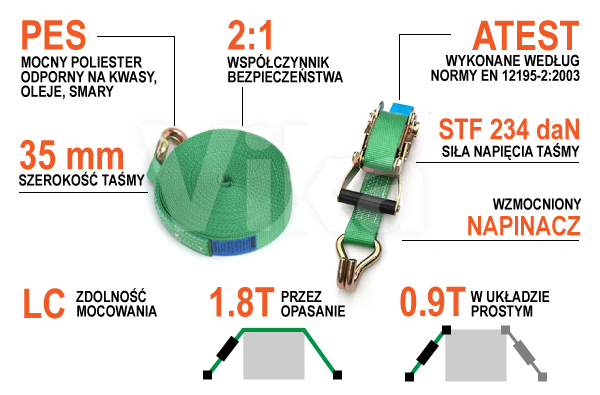

Infografika - pas transportowy z napinaczem 35mm wzmocniony

Parametry techniczne - informacje na metce

Poniżej przedstawiamy oraz objaśniamy wszystkie parametry zamieszczone na metce pasa transportowego.

ParametrWartośćObjaśnienie
Szerokość taśmy 35 mm

Jest to średnia szerokość. Pasy występują w szerokościach 25, 35, 50 (standardowy) oraz 75 mm.

Taśma poliester

Pasy transportowe są standardowo wykonywane z poliestru, który jest odporny na działanie kwasów, olejów i smarów oraz może być stosowany w warunkach temperaturowych do 100℃.

Zielona taśma, z której uszyty jest ten pas (różni producenci stosują różną kolorystykę) ulega zerwaniu dopiero przy obciążeniu wynoszącym 3 tony.

Wydłużenie taśmy <= 7%

Taśma, z której uszyty jest ten pas może ulec wydłużeniu podczas pracy maksymalnie do 7%. W sprzedaży dostępne są również taśmy, których maksymalne wydłużenie nie przekracza 4% (bardzo rzadko stosowane, w naszym sklepie taśmy o takim parametrze występują w szerokości 35 mm (pomarańczowa) i 50 mm (czerwona)).

LC

900 daN

LC (lashing capacity) to inaczej zdolność mocowania. Parametr ten zależy od sposobu mocowania ładunku. Aczkolwiek na metce podawana jest tylko jedna wartość, dla mocowania w układzie prostym. 900 daN oznacza, że w przypadku mocowania w układzie prostym ładunek nie powinien przekraczać 0.9 tony.

Częściej stosowaną metodą mocowania jest przez opasanie (LC jest zawsze dwa razy większe niż dla mocowania w układzie prostym). Za pomocą tego pasa można zabezpieczyć ładunek poprzez opasanie o masie 1.8 tony.

Zdolność mocowania zielona taśma 35 mm

STF 234 daN

STF (standard tension force)– nominalna siła napięcia, czyli siła z jaką ładunek zostanie dociśnięty do podłoża. 234 daN = 234 kg jest to średnia wartość. Standardowo pasy 50 mm mają STF 400 daN. Pasy ERGO mają ten parametr podwyższony do 500 - 600 daN

SHF 50 daN

SHF (standard hand force), czyli siła z jaką można działać na ramię napinacza. 50 daN = 50 kg. Jest to standardowa wartość. Działanie na rączkę napinacza większą siłą może spowodować jego zniszczenie. Dlatego nie wolno napinać pas stosując rury czy przedłużki, które zwiększają ramię napinające, a przez co i działają większą siłą na mechanizm.

Informacje dodatkowe

Ponadto na metce zawarte są obowiązkowe informacje takie jak nazwa producenta, kod produktu, data produkcji, deklaracja zgodności z odpowiednią normą oraz informacja "Nie zawieszać. Mocować!".

0.9, 1.8 czy 3 tony? Ile wytrzyma ten pas?

Można się w tym pogubić, ale już wyjaśniam! Na metce znajdziecie jedynie parametr LC 900 daN. Co oznacza, że pas może być użyty do mocowania ładunku w układzie prostym, którego ciężar nie przekracza 900 kg (0.9 tony). Wartość ta jest zawsze dwa razy wyższa dla mocowania przez opasanie i w tym wypadku wynosi 1.8 tony. Jest to najczęstszy sposób mocowania ładunku dlatego właśnie tym parametrem posługujemy się najczęściej.

Zdolność mocowania zielona taśma 35 mm

Skąd się więc wzięło 3 tony? Taśmy, z których szyte są pasy poddawane są oddzielnym testom wytrzymałościowym. Zielona taśma 35 mm ulega zerwaniu przy obciążeniu nie mniejszym niż 3 tony (nominalna wytrzymałość taśmy). Dlatego też często zamiennie posługujemy się nazwą "pas szyty z taśmy 3-tonowej".

Sprzedajemy tylko atestowane pasy!

Oferowane przez nas pasy transportowe produkowane są zgodnie z unijną normą EN 12195-2, która gwarantuje wysoką jakość oraz bezpieczeństwo użytkowania. W Polsce norma ta obowiązuje pod numerem PN-EN 12195-2:2003. Zgodność z normą jest zadeklarowana na niebieskiej metce obowiązkowo wszytej do każdego pasa.

Dla naszego i Waszego bezpieczeństwa na niewidocznej części metki (element wszyty) znajdują się informacje niezbędne do identyfikacji pasa (kod CB).

Metki pasów transportowych 35mm

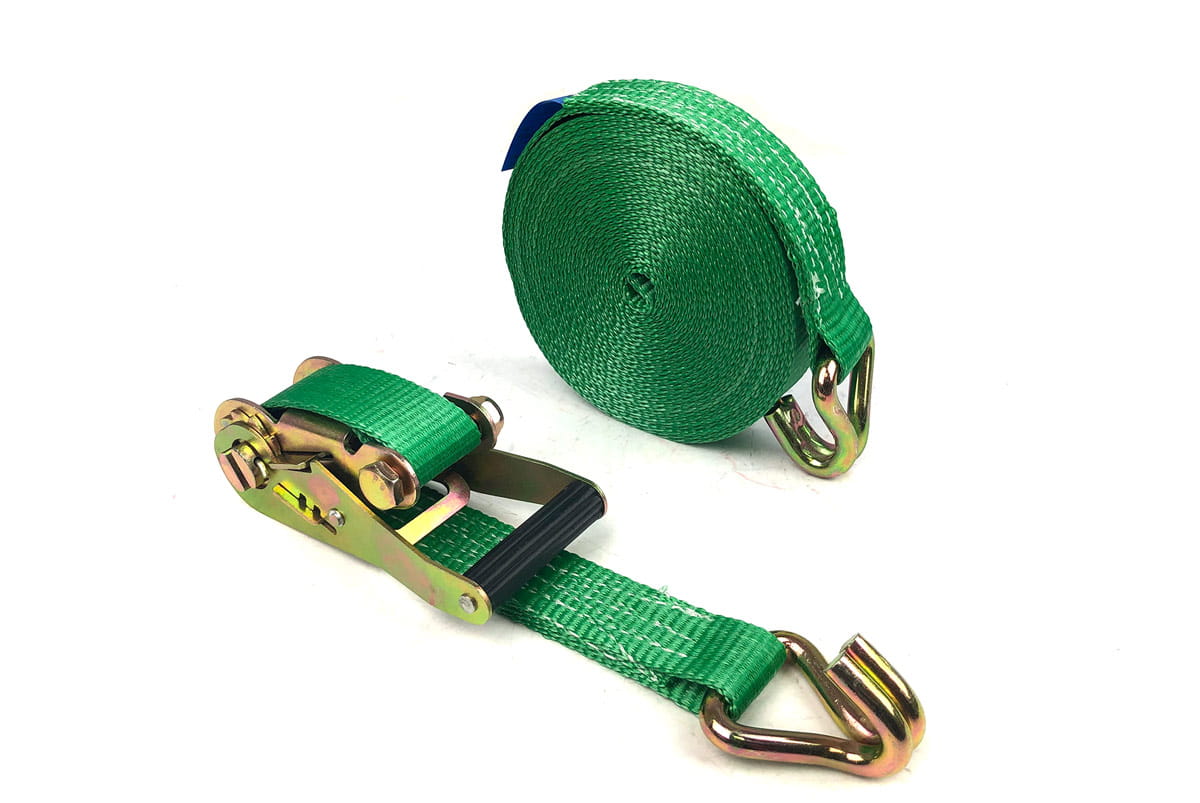

Jak zbudowany jest pas transportowy 35 mm?

Komplet składa się ze wzmocnionego napinacza zakończonego krótkim paskiem z hakiem (część krótka) oraz z taśmy zakończonej hakiem (część długa). Taśmy naszych pasów transportowych wykonane są z mocnych włókien poliestrowych.

Ten model pasa wyposażony jest we wzmocniony, bardziej poręczny napinacz (wydłużona rączka oraz pokryty tworzywem sztucznym uchwyt).

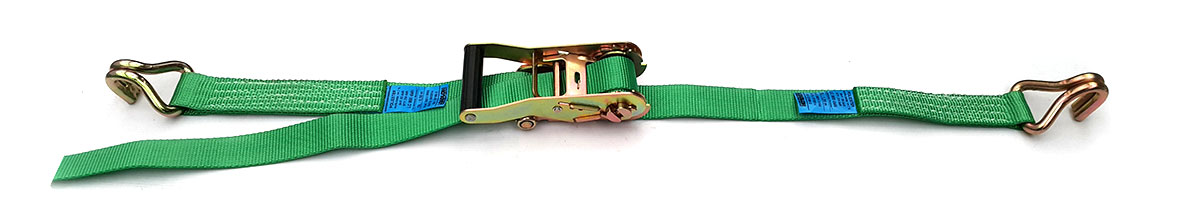

Pas transportowy złożony 35mm wzmocniony

Pas transportowy to produkt, który zbudowany jest z komponentów. Dzięki takiemu rozwiązaniu istnieje możliwość wymiany uszkodzonych elementów lub zastosowania komponentów o innych parametrach np. bardziej wytrzymały mechanizm, hak z pojedynczym pazurem lub taśma o innej wytrzymałości oraz kolorze. Możliwości jest wiele. Poniżej przedstawiamy komponenty i ich parametry:

KomponentParametry
Hak 35 mm
  • Atest: 1.5 tony
  • Siła niszcząca: 3 tony
  • Wymiary: 55x70 mm
Mechanizm 35 mm wzmocniony
Mechanizm wzmocniony 35mm
  • Atest: 1.5 tony
  • Siła niszcząca: 3 tony
  • Wymiary: 70x160 mm
  • SHF: 50 daN
  • STF: 234 daN
Taśma 35 mm
  • Siła niszcząca: 3 tony
  • Szerokość taśmy: 35 mm
  • Wydłużenie: <=7%

Możliwe modyfikacje

Do tego rodzaju pasa transportowego możemy zastosować również wzmocniony mechanizm. Nie jest to standardowy produkt, dlatego występuje jedynie na zamówienie.



KomponentParametry / Opis
Mechanizmy 35mm - porównanie

Standardowy napinacz 35 mm (po prawej stronie)

  • Atest: 1 tona
  • Siła niszcząca: 2 tony
  • Wymiary: 70 x 135 mm
  • Dostępny w sklepie (link tutaj)

Pasek przy napinaczu

Istnieje możliwość uszycia pasów o innej długości paska przy napinaczu. Minimalna długość to 32 cm.
Modyfikacja dostępna na zamówienie.

Hak z tulejką

Zamiast paska przy napinacza od razu można zamocować hak z tulejką.
Modyfikacja dostępna na zamówienie.

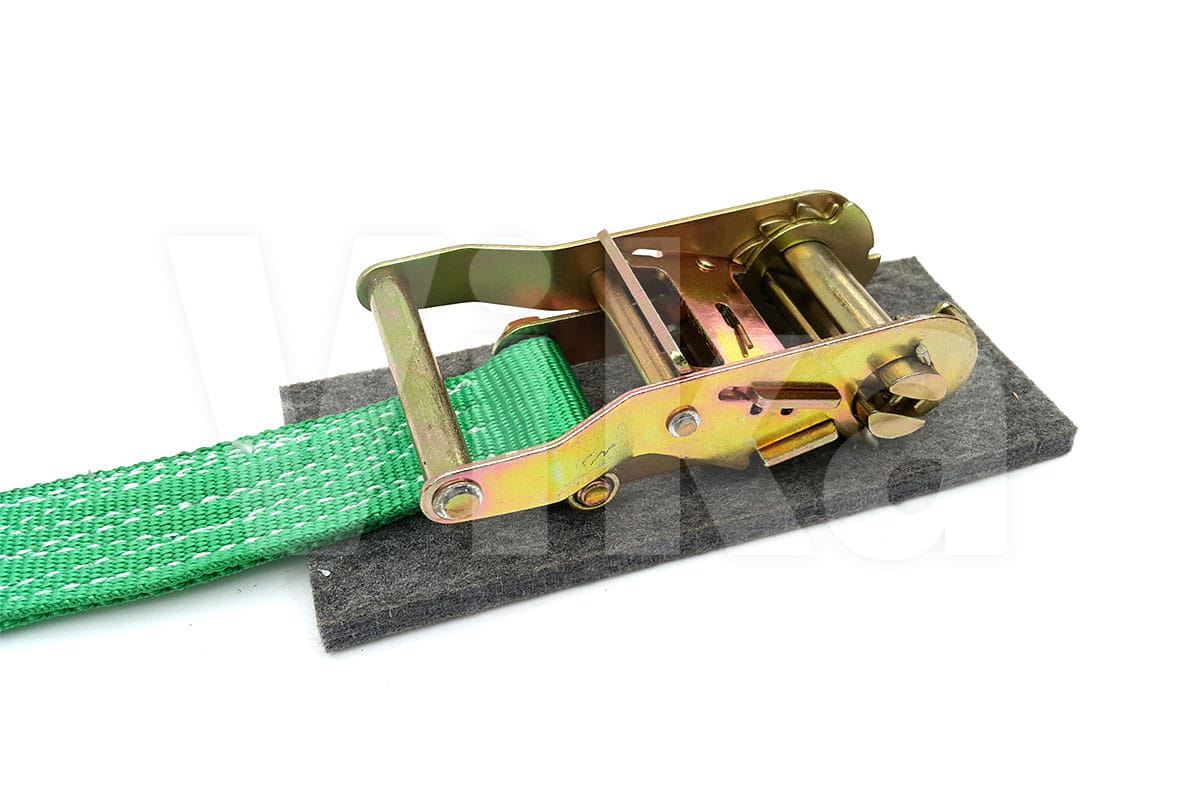

Ochrona z filcu

Ochrona z filcu wszywana jest pod napinacz w celu ochrony delikatnych powierzchni przewożonego ładunku.
Modyfikacja dostępna na zamówienie.

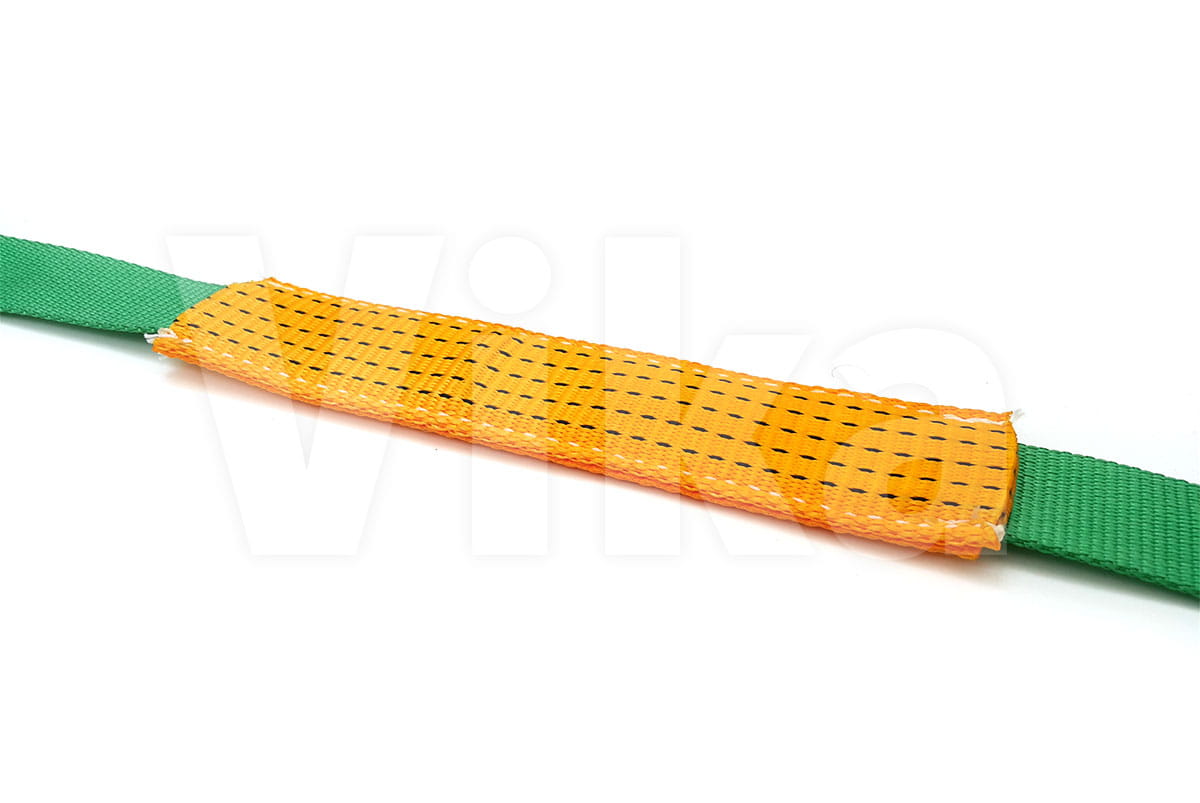

Rękawy ochronne

Rękawy ochronne

Rękaw ochronny chroni pas przed przedwczesnym zużyciem, ale jednocześnie chroni również delikatne powierzchnie przed porysowaniami oraz obtarciami, które może spowodować pracujący pas.

Różne rodzaje rękawów ochronnych można dokupić tutaj.

Zalety pasów transportowych

Pasy transportowe to najpopularniejszy system mocowania ładunków. Jakie są jego najważniejsze zalety?

  • atesty - gwarancja niezawodności, bezpieczeństwa i najwyższej jakości,
  • lekkie, poręczne - łatwe w montażu i magazynowaniu,
  • miękkie - nie niszczą delikatnych powierzchni przewożonego ładunku, nie ranią rąk,
  • elastyczne - pochłaniają wstrząsy,
  • taśma poliestrowa odporna jest na działanie kwasów mineralnych,
  • można je stosować w temperaturze od -40 do 100,
  • łatwe do kontrolowania - zniszczenia widać gołym okiem (inaczej niż w przypadku mocowań łańcuchowych gdzie może nastąpić ukryta korozja).

Kiedy stosujemy pasy 35 mm?

Pas transportowy z napinaczem o szerokości taśmy 35 mm i wytrzymałości 1.8 tony przy opasaniu to lekki, poręczny i solidny pas. Przeznaczony jest do zabezpieczenia lekkich i średniej wagi ładunków. Wykorzystywany jest przede wszystkim do:

  • mocowania średniej wagi ładunków w samochodach dostawczych,
  • zabezpieczenia transportu ładunków o średnim ciężarze takich jak motocykle, quady, łódki, czy kajaki na przyczepkach, platformach, czy w ładowni samochodów dostawczych.

Jaką długość pasa potrzebujesz?

Nad pomarańczowym przyciskiem "Do koszyka" należy wybrać długość kompletu (taśma + napinacz = długość całkowita). Domyślnie wyświetlona cena dotyczy pasa 2 metrowego. W tabeli poniżej znajdują się wszystkie dostępne długości tego pasa:

Długość kompletuDługość taśmyDługość części z napinaczem
2 m 1.5 m 0.5 m
3 m 2.5 m 0.5 m
4 m 3.5 m 0.5 m
5 m 4.5 m 0.5 m
6 m 5.5 m 0.5 m
8 m 7.5 m 0.5 m
10 m 9.5 m 0.5 m
12 m 11.5 m 0.5 m

Podobne produkty

Poniżej zamieszczamy tabelkę z innymi pasami, które zostały uszyte z taśmy 3-tonowej:

PasZdjęcie z linkiem
Sam pas 35 mm Sam pas 35 mm
Napinacz 35 mm - standardowy Napinacz 35 mm
Pas ściągający Pas ściagający 35 mm
Pas z innym hakiem Pas z hakami do listew

Potrzebujesz wsparcia?

Dla tych, którzy pierwszy raz mają do czynienia z pasami transportowymi przygotowaliśmy pomocne artykuły oraz instruktaże. Poniżej znajdziecie podstawowe zagadnienia związane z pasami. Więcej znajdziecie na naszym Blogu - ABC mocowań. Jeżeli nie znaleźliście potrzebnych informacji zachęcamy do kontaktu telefonicznego.









Jak odczytać etykietę pasa?





Instrukcja obsługi pasa transportowego
