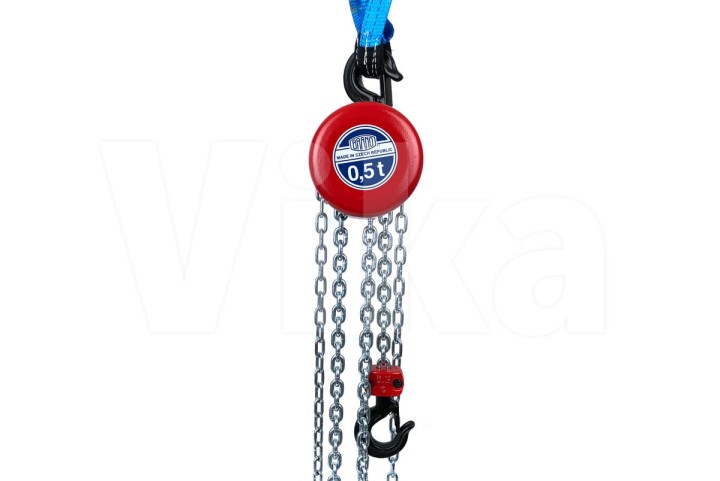

Wciągarka łańcuchowa BRANO Z100
Opis

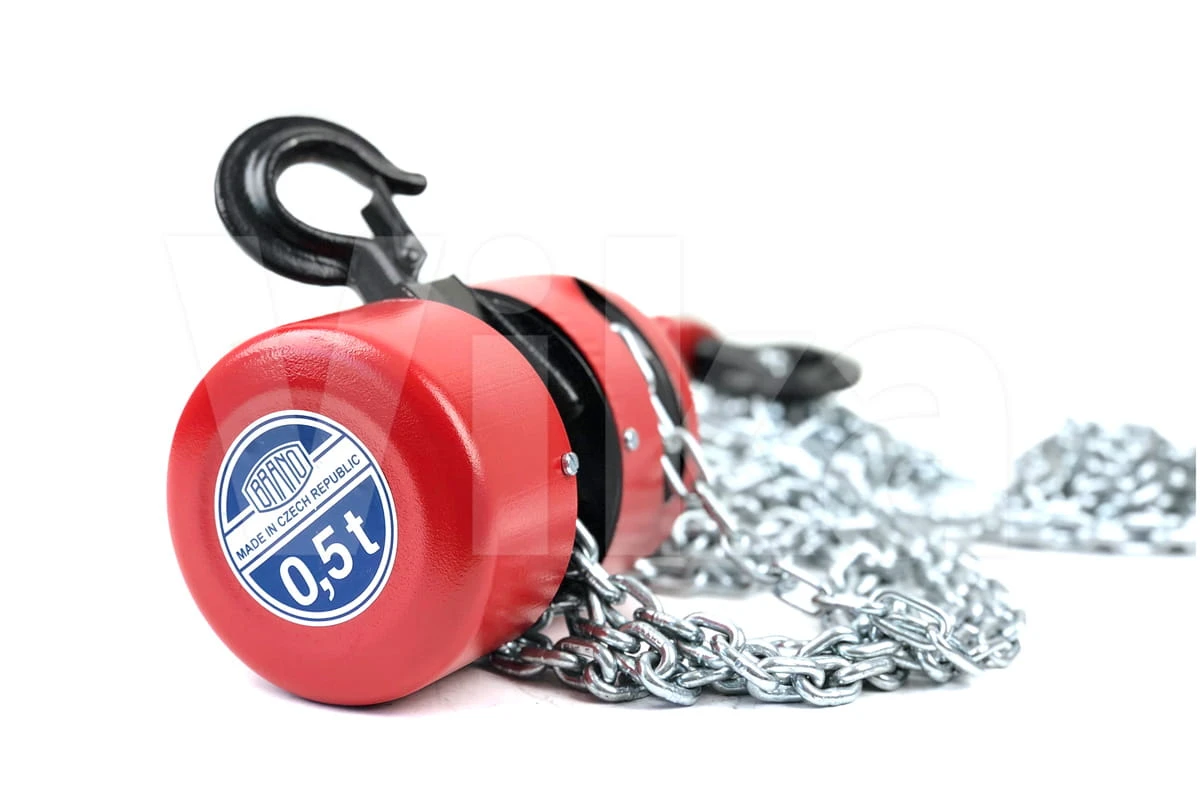

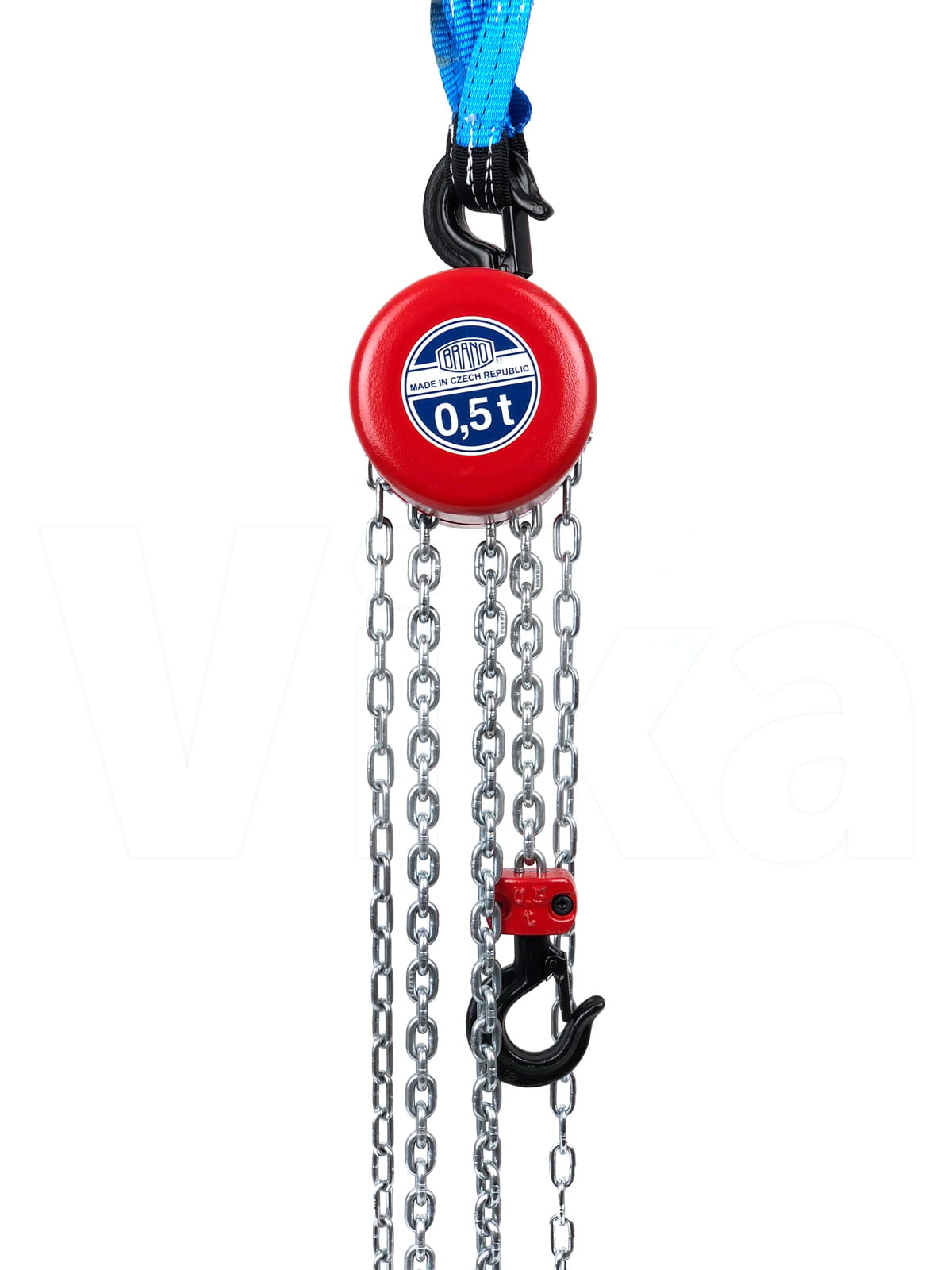

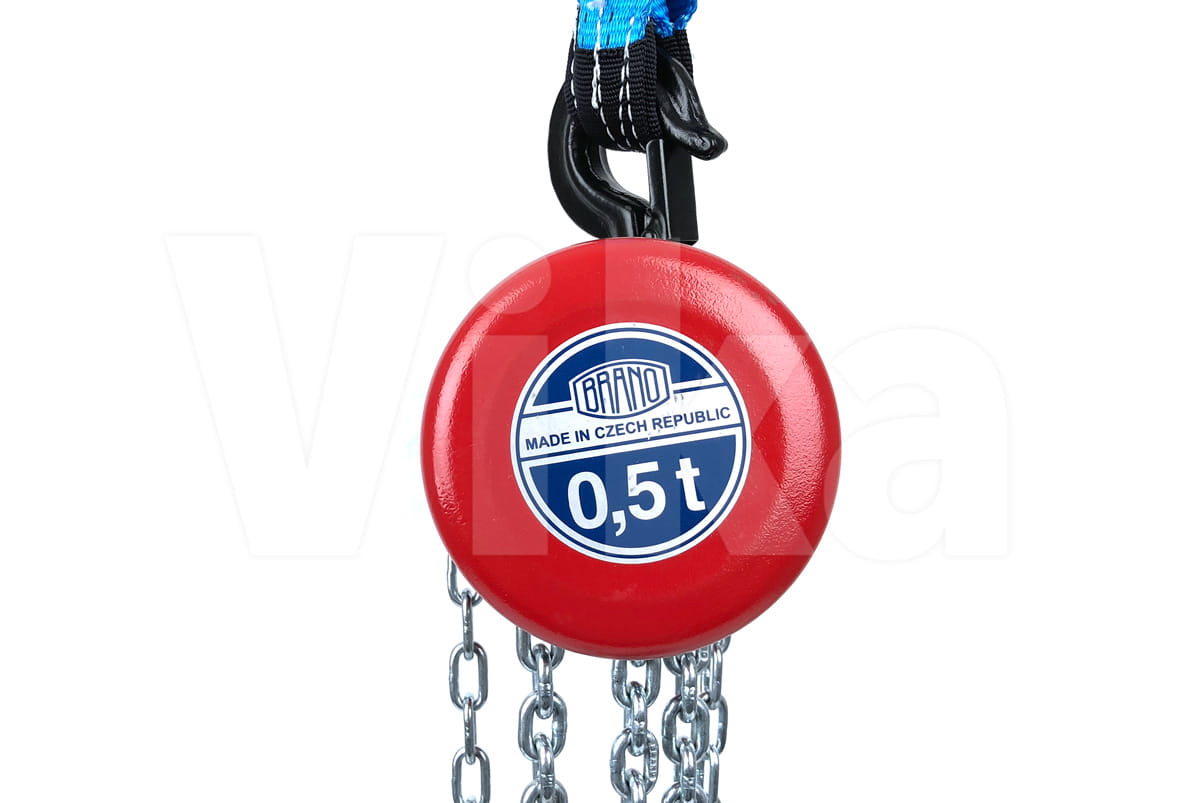

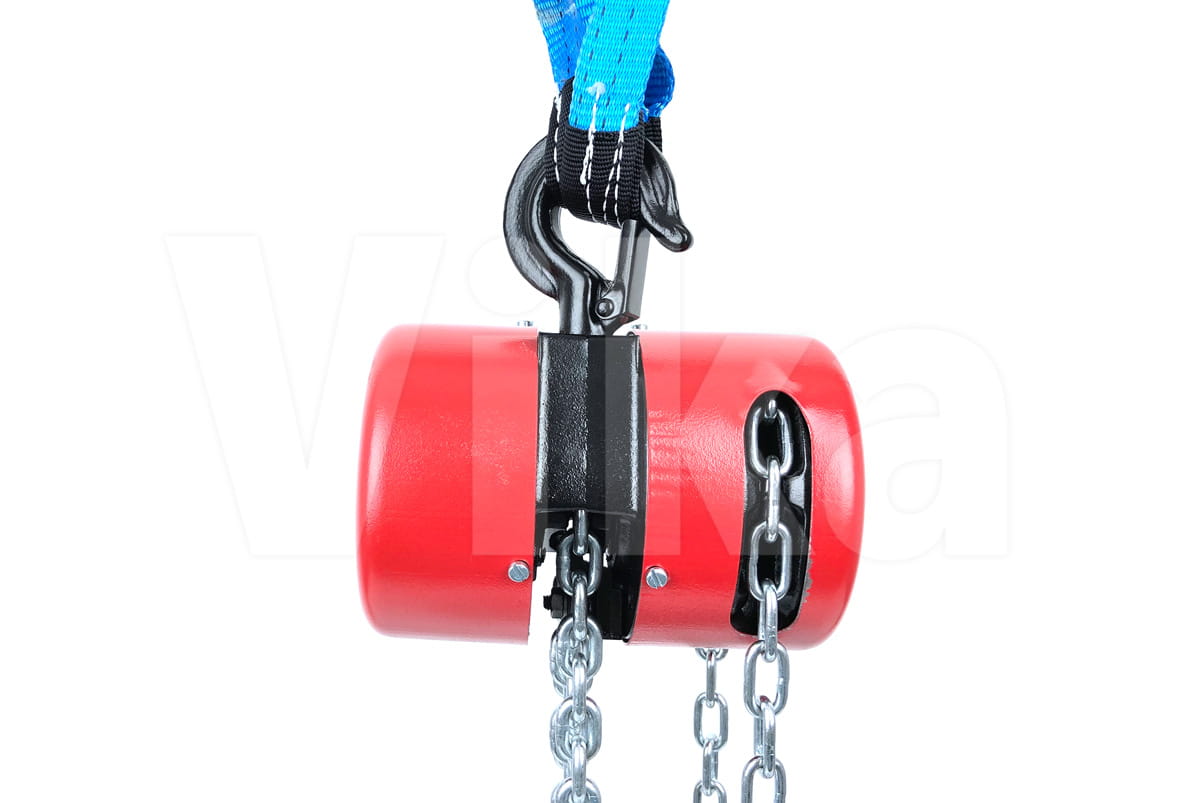

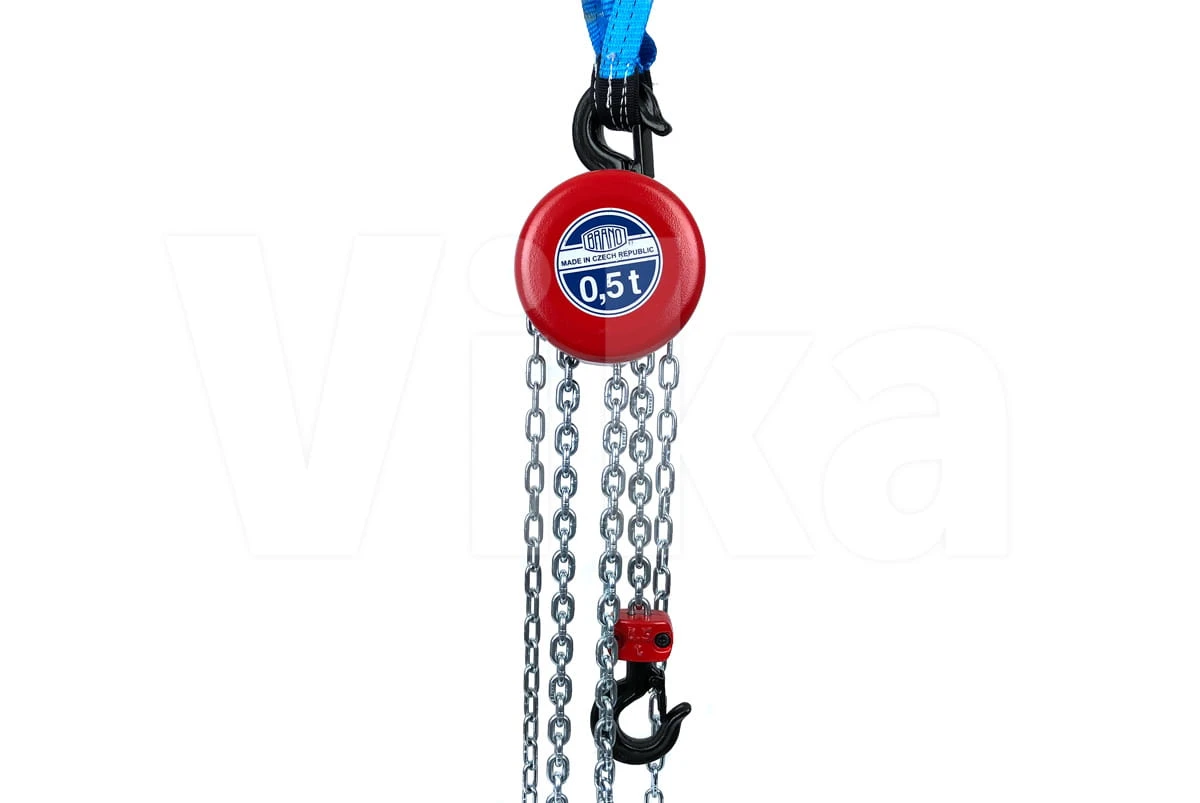

Wciągarka łańcuchowa typu Z100

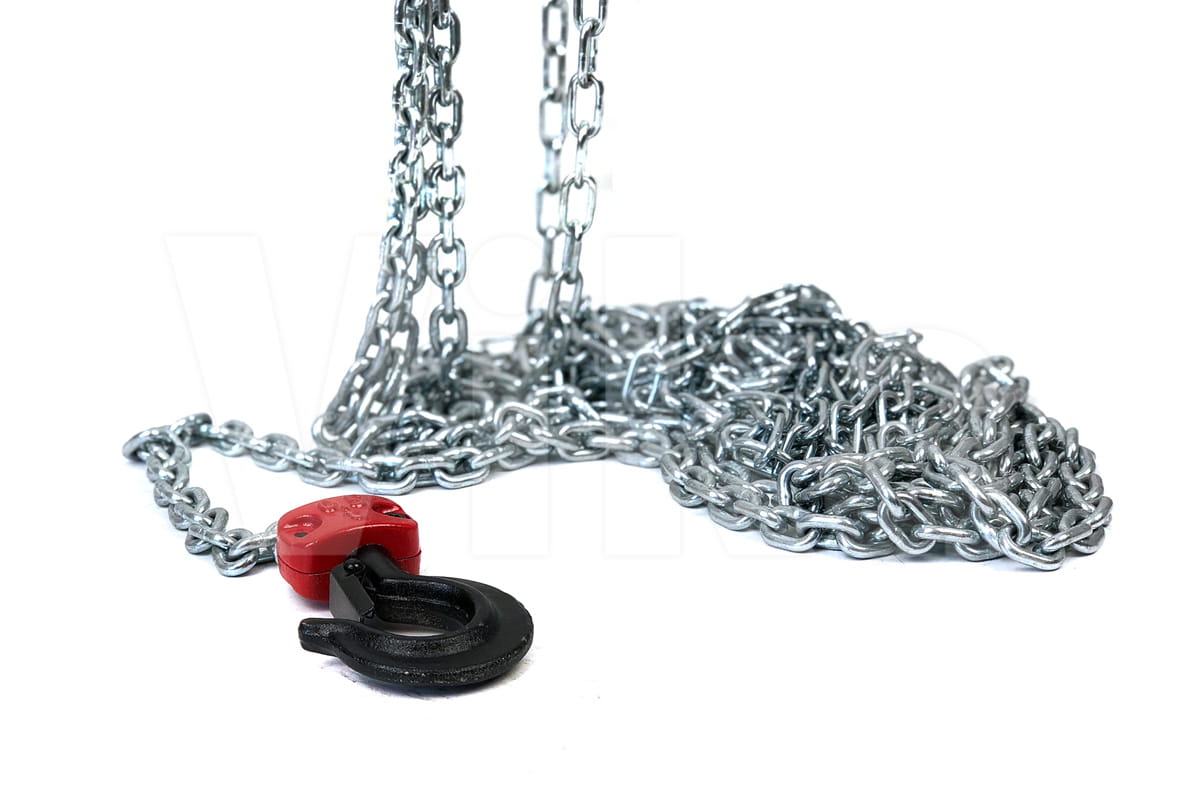

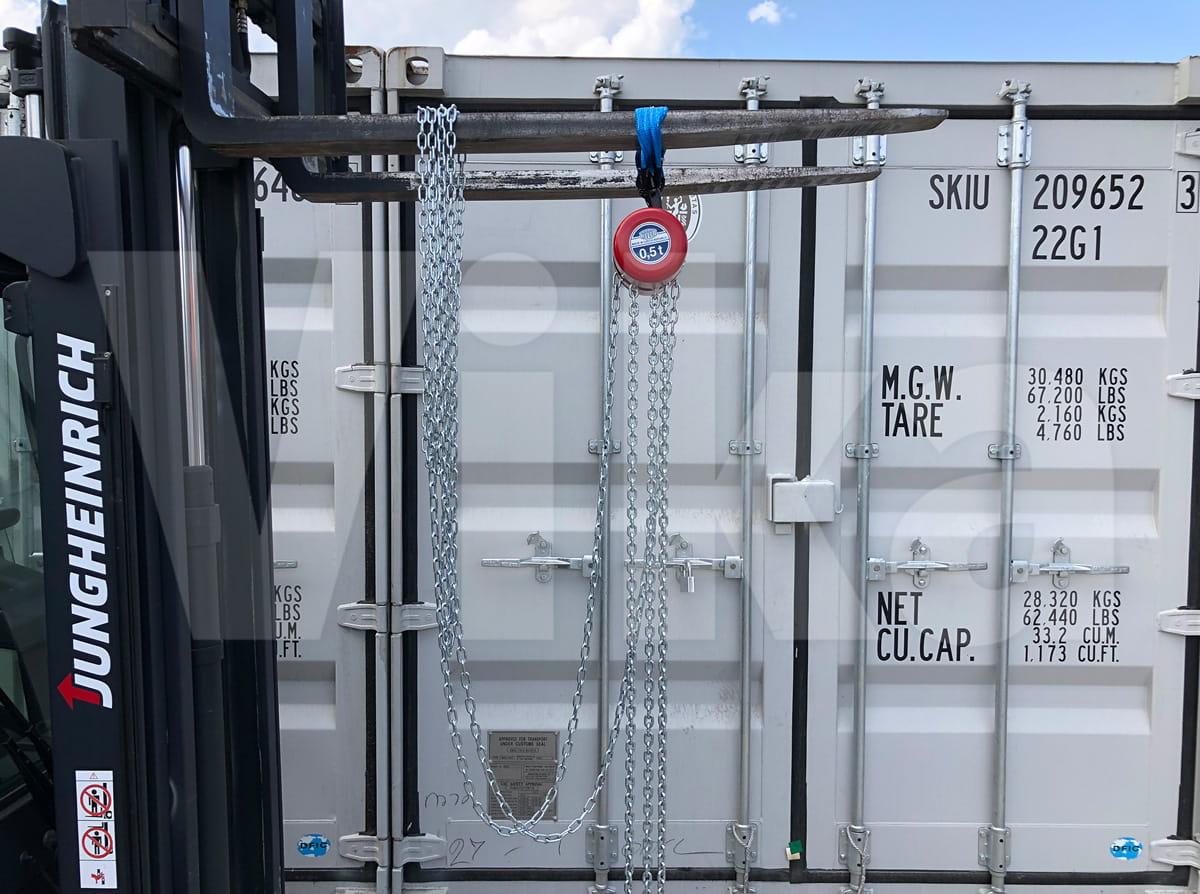

Wciągarka łańcuchowa Brano Z100 przeznaczona do pionowego podnoszenia i opuszczania ładunków na wyznaczonym do tego stanowisku. Wyposażona w łańcuch nośny, który umożliwia używając małej siły (siły sterującej) na ręczne podniesienie i opuszczenie ciężkiego ładunku. Waga podnoszonego ładunku nie może przekroczyć nośności wciągarki łańcuchowej.
-
Brano Z100 spełnia warunki do wykorzystywania w środowisku górniczym „niebezpieczne warunki górnicze” EN 1127-2
Parametry Brano Z100
Typ | Nośność | Liczba pasem nośnych | Łańcuch klas 8 | Siła sterująca | Prędkość podnoszenia | Wysokość podnoszenia (standard) | Masa | Zakres temperatur roboczych |
---|---|---|---|---|---|---|---|---|
Z100 | 0.25t | 1 | Ø 3.1x9.3 | 270N | 2 m/min | 3 m | 4.4 kg | od -20 do + 50 |
Z100 | 0.5t | 1 | Ø 5x15 | 300N | 1.1 m/min | 3 m | 8.5 kg | od -20 do + 50 |
Z100 | 1t | 1 | Ø 7x21 | 350N | 0.7 m/min | 3 m | 14.1 kg | od -20 do + 50 |
Z100 | 1.6t | 1 | Ø 9x27 |
320N |
0.36 m/min | 3 m | 24 kg | od -20 do + 50 |
Z100 | 3.2t | 1 | Ø 11x31 | 400N | 0.29 m/min | 3 m | 37.4 kg | od -20 do + 50 |
Z100 | 5t | 2 | Ø 11x31 | 400N | 0.15 m/min | 3 m | 52.3 kg | od -20 do + 50 |
Z100 | 7.5t | 2 | Ø 11x31 | 480N | 0.15 m/min | 3 m | 70 kg | od -20 do + 50 |
Z100 | 10t | 3 | Ø 11x31 | 400N | 0.10 m/min | 3 m | 85 kg | od -20 do + 50 |
Z100 | 15t | 4 | Ø 11x31 | 480M | 0.15 m/min | 12 m | 280 kg | od -20 do + 50 |
Z100 | 20t | 6 | Ø 11x31 | 400N | 0.10 m/min | 8 m | 350 kg | od -20 do + 50 |
Wymiary wciągarki łańcuchowej Brano Z100
Nośność | D min. | W min. | s | w | d |
---|---|---|---|---|---|
0.25t | 255 mm | 80 mm | 120 mm | 18.5 mm | 30 mm |
0.5t | 250 mm | 115 mm | 165 mm | 18.5 mm | 30 mm |
1t | 330 mm | 136 mm | 180 mm | 23.5 mm | 36 mm |
1,6t | 410 mm | 198 mm | 120 mm | 29.5 mm | 43 mm |
3.2t | 510 mm | 220 mm | 220 mm | 35.5 mm | 50 mm |
5t | 655 mm | 220 mm | 254 mm | 39.5 mm | 56 mm |
7.5t | 875 mm | 220 mm | 254 mm | 43 mm | 56 mm |
10t | 1000 mm | 220 mm | 254 mm | 47 mm | 63 mm |
15t | 910 mm | 980 mm | 510 mm | 53 mm | 71 mm |
20t | 950 mm | 1100 mm | 510 mm | 60 mm | 80 mm |
Zawartość pudełka wciągarki
- instrukcja użytkownika
- WE deklaracja zgodności
- zaświadczenie o jakości i kompletności produktu
- karta gwarancyjna
