Zawiesie specjalne chustowe 2 tony
Opis

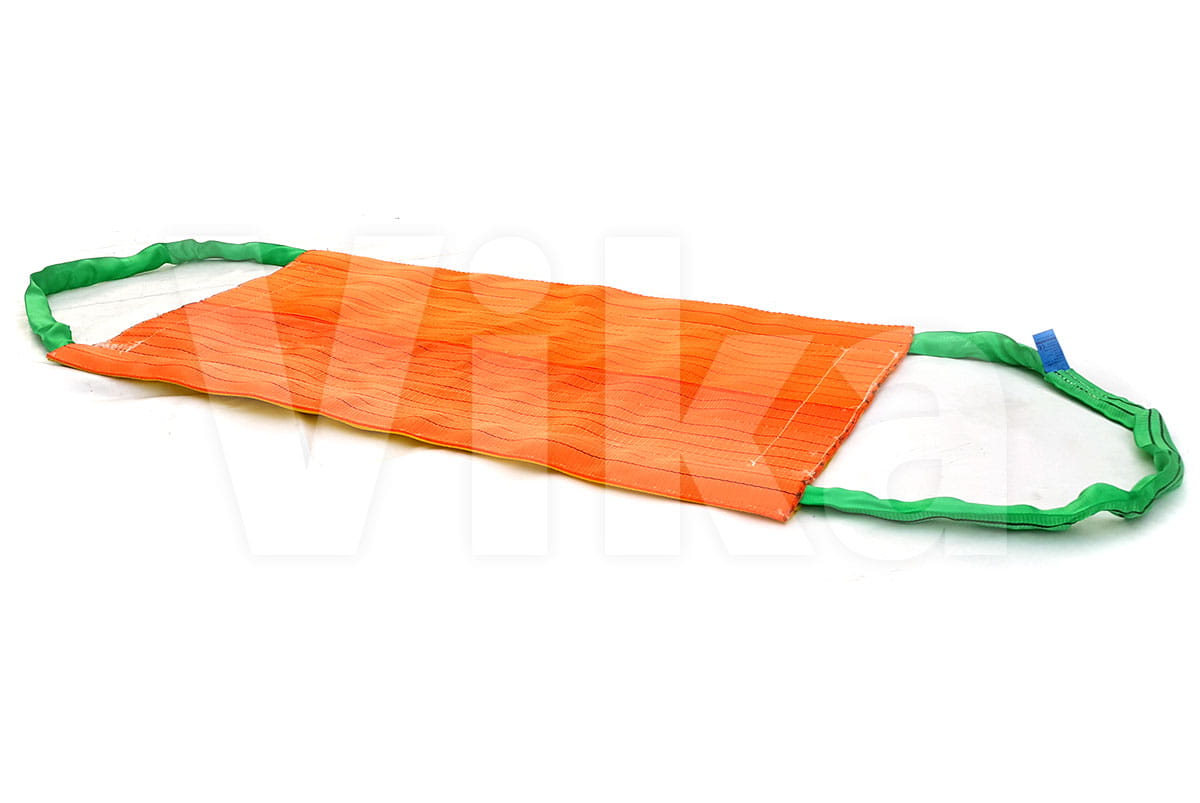

Zawiesie chustowe - specjalne
Zawiesia chustowe to nowa pozycja w naszym dziale zawiesi specjalnych. Jest to połączenie zawiesia wężowego (kołowego - o zamkniętym obwodzie) z bardzo dużym rękawem ochronnym o specjalnej konstrukcji. Rękaw ochronny tworzy chustę, na której wygodnie i bezpiecznie można przenosić ładunki o niestandardowych wymiarach np. długie rury czy wały.
Budowa zawiesia chustowego

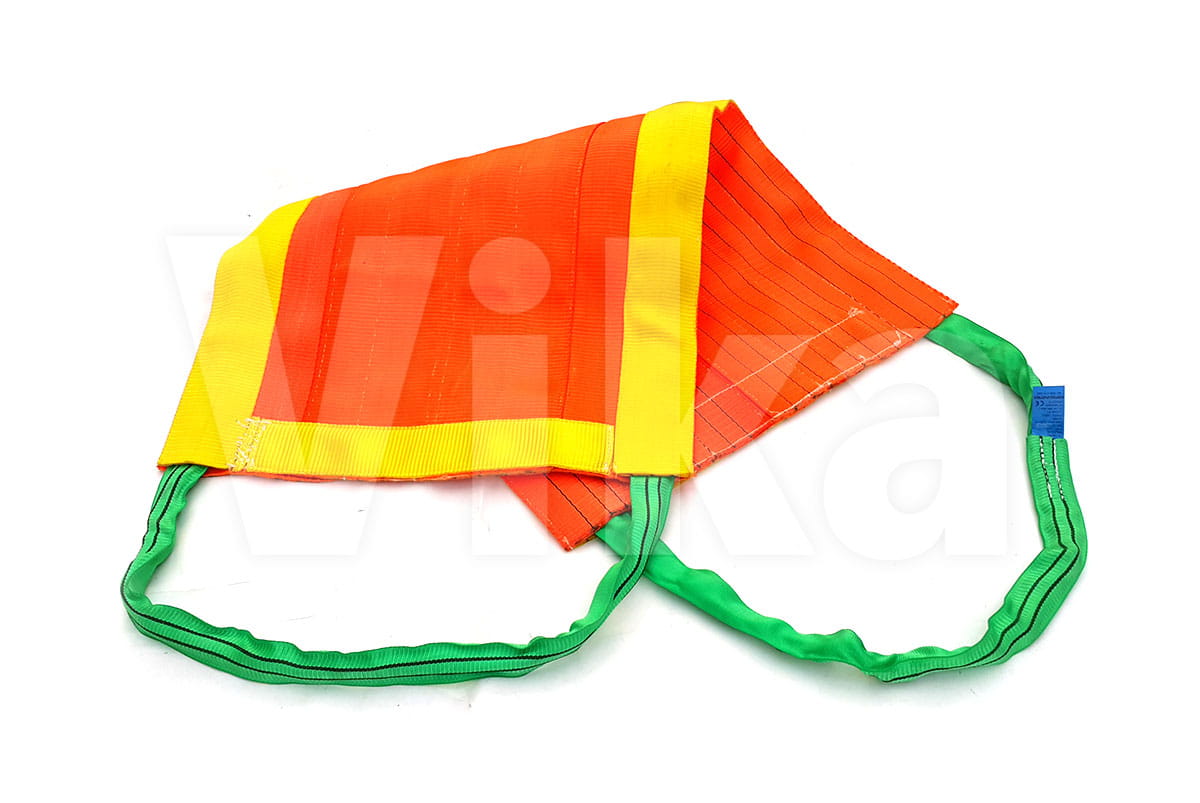

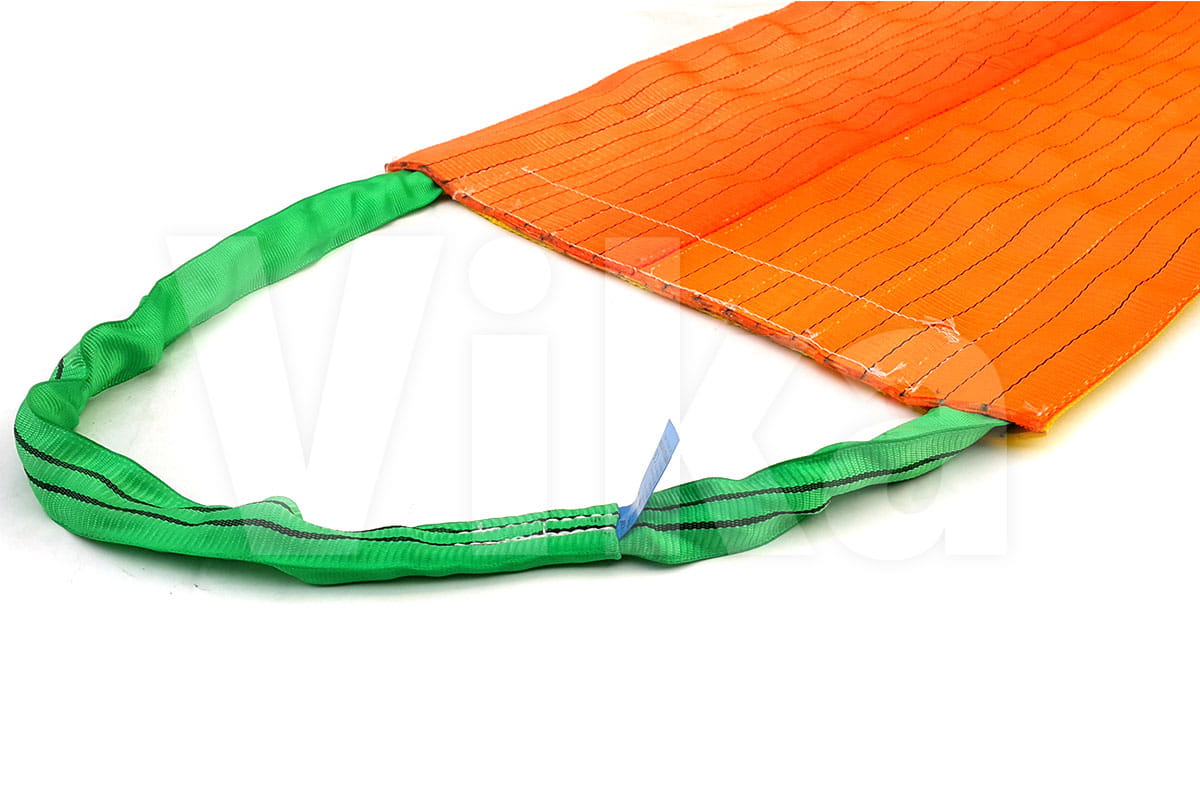

Główną modyfikacją tego zawiesia w stosunku do tradycyjnych zawiesi wężowych jest duża chusta. W tym modelu chusta to zmodyfikowany rękaw ochrony. Uszyty jest z podwójnej warstwy bardzo szerokiej taśmy poliestrowej, która stosowana jest do produkcji zawiesi pasowych. Na obu jej krańcach uformowane są rękawy ochronne, w których zawiesie może swobodnie się przesuwać. Całość jest ruchoma, dzięki czemu używanie zawiesia chustowego jest o wiele wygodniejsze i bardziej uniwersalne.
Dostępne w dwóch wariantach
Zawiesie chustowe standardowo szyjemy w dwóch wersjach:
- chusta o wymiarach 110 x 60 cm + zawiesie 2 m (4 m obwód),
- chusta o wymiarach 160 x 60 cm + zawiesie 2.5 m (5 m obwód).
Na specjalne zamówienie Klienta szyjemy również zawiesia chustowe o niestandardowych wymiarach - według projektu Klienta. Dzięki kompleksowemu parkowi maszynowemu jesteśmy w stanie zrealizować każdy projekt według wymagań i potrzeb Klienta. Zapraszamy do kontaktu!
Wytrzymałość zawiesia wężowego

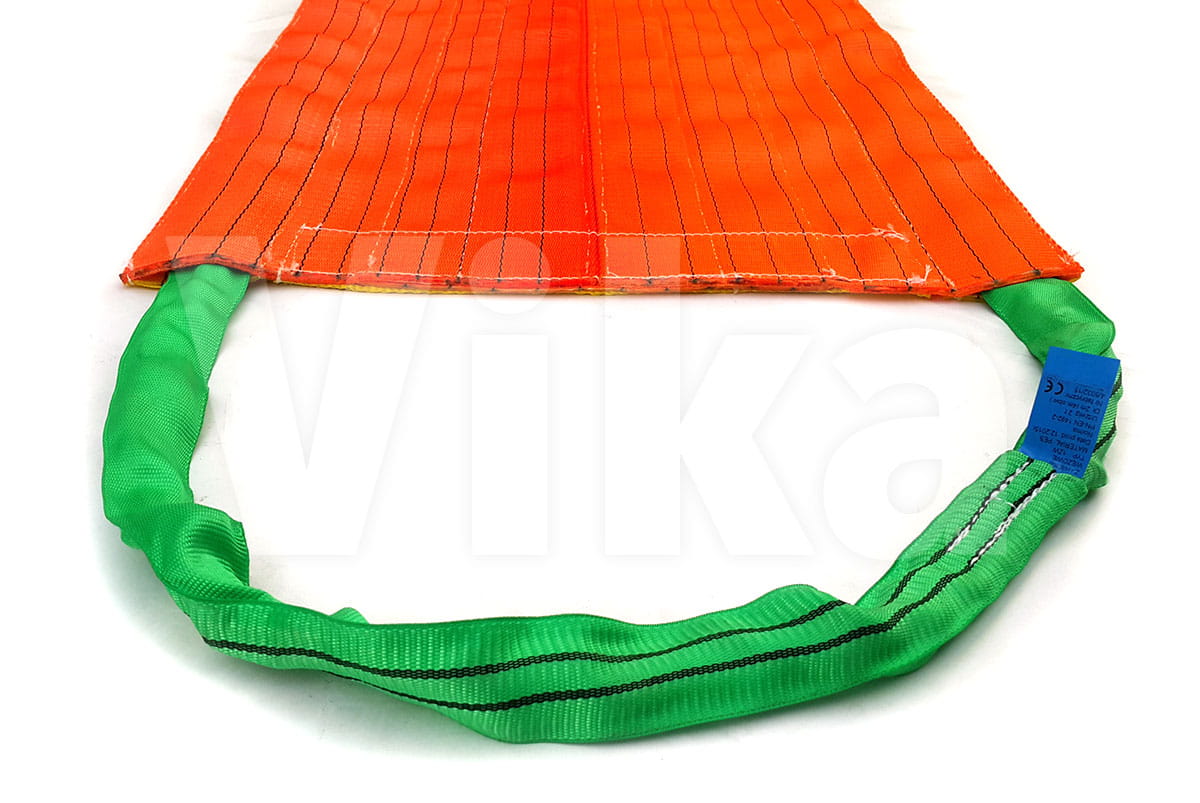

Zastosowane w tym modelu zawiesie wężowe (zielone) jest atestowane na 2 tony. Wykonane jest zgodnie z europejską normą 1492-2:2000. Należy pamiętać, że dopuszczalne obciążenie (DOR) każdego zawiesia zależy od sposobu jego użycia. W tabeli oraz na grafice poniżej przedstawiamy wartości DOR dla różnych mocowań.
Dopuszczalne obciążenie robocze tego zawiesia w układzie podwójnym (taka jest jego zalecana forma zastosowania) wynosi 4 tony.
Sposób mocowania | po linii prostej | pętla | układ podwójny U | odchylenie cięgien do 45st | odchylenie cięgien od 45st do 60st |
---|---|---|---|---|---|
DOR | 2 tony | 1,6 tony | 4 tony | 2,8 tony | 2 tony |
Zastosowanie zawiesi chustowych
Zawiesia chustowe wykorzystywane są do przenoszenia ciężkich a jednocześnie delikatnych ładunków o powierzchni, która w łatwy sposób może ulec uszkodzeniu. Tego rodzaju zawiesia znajdują zastosowanie szczególnie dla ładunków o kolistym kształcie. Zawiesia te stosowane są do podnoszenia i transportu takich przedmiotów jak polerowane wały, rury,bele papieru, bele folii czy innych delikatnych i długich przedmiotów, które są trudne w przenoszeniu.
Chusta zapewnia większą powierzchnię kontaktu z przenoszonym ładunkiem. Większa powierzchnia przylegania zapewnia idealne podparcie na zwiększonej lub nawet całej powierzchni ładunku. Optymalne ułożenie ładunku zapewnia jego ochronę. Tego rodzaju zawiesia stosuje się do podnoszenia i przenoszenia delikatnych ładunków, które nieodpowiednio zamocowane mogą ulec złamaniu, zagięciu lub uszkodzeniu mechanicznemu.
Dane techniczne
Materiał cięgna | poliesterowa taśma |
Liczba cięgien | 1-cięgnowe |
Rodzaj zakończenia | obwód zamknięty |
Rodzaj ładunku | inne |
