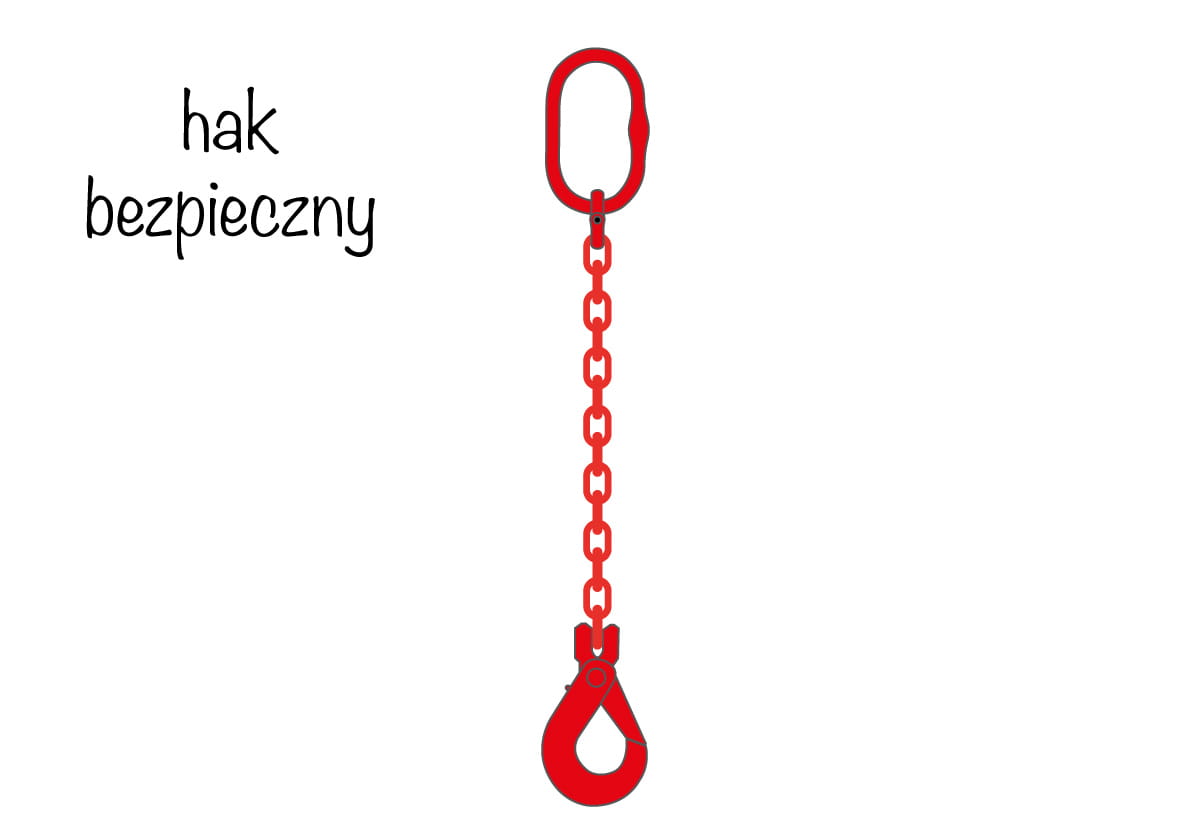

Zawiesie łańcuchowe 1-cięgnowe

Zawiesie łańcuchowe 1-cięgnowe klasy 8 charakteryzuje się wysoką wytrzymałością na uszkodzenia mechaniczne. Sprzęt stosowany do podnoszenia i transportu zawieszonego ładunku, który wyposażony jest w jeden punkt zaczepienia. Dopuszczalne Obciążenie Robocze (DOR) dla 1-cięgnowego zawiesia wynosi od 1,12 tony do 15 ton. Popularnie wykorzystywane w przemyśle hutniczym, stoczniowym oraz produkcji. Znajduje również zastosowanie wśród kierowców jako lina do wyciągania ciężkich pojazdów.

Zawiesia 1-cięgnowe przeznaczone są do transportowania ładunków z jednym punktem zaczepowym (zawiesie zawieszone w układzie prostym) lub bez punktu zaczepienia (zawiesie zawieszone poprzez obwiązanie).



Dopuszczalne obciążenie robocze

W naszym sklepie oferujemy zawiesia łańcuchowe od 1,12 tony do 5 ton o dowolnej długość (zawiesia dłuższe niż 5m można zamówić mailowo) z szybką wysyłką w ciągu 24h. Na indywidualne zamówienie przygotowujemy zawiesie o wytrzymałości większej niż 15 ton (czas oczekiwania to ok. 5 dni).



Średnica łańcucha WLL- układ prosty WLL - przez obwiązanie 1m - 5m 6m - 10m
6 mm 1,12 tony 0,9 tony Dostępne od ręki (24h) Na zamówienie (24h)
8 mm 2 tony 1,6 tony Dostępne od ręki (24h) Na zamówienie (24h)
10 mm 3,15 tony 2,5 tony Dostępne od ręki (24h) Na zamówienie (24h)
13 mm 5,3 ton 4,25 tony Dostępne od ręki (24h) Na zamówienie (24h)
16 mm 8 ton 6,3 tony Na zamówienie (5 dni) Na zamówienie (5 dni)
19 mm  11,2 tony 8,95 tony Na zamówienie (5 dni) Na zamówienie (5 dni)
22 mm 15 ton 12 ton Na zamówienie (5 dni) Na zamówienie (5 dni)



Jak mierzymy długość zawiesi?

Całkowita długość zawiesia łańcuchowego jest mierzona od górnej wewnętrznej krawędzi ogniwa zbiorczego do dolnej wewnętrznej krawędzi haka bezpiecznego.

Długość zawiesia



Sprzedajemy tylko atestowane zawiesia!

Oferujemy tylko atestowane zawiesia z roczną gwarancją producenta. Każde element zawiesia spełnia odpowiednią europejską normę, co jest potwierdzeniem najwyższej jakość produktu. Każda zawiesie ma wybite normy oraz DOR na tabliczce znamionowej, która na stałe jest przywieszona do ogniwa głównego.

  • Zawiesie spełnia normę EN 818-4
  • Hak bezpieczny spełnia normę EN 1677-1
  • Ogniwo zbiorcze spełniają normę EN 1677-4
  • Łańcuchy spełniają normę PN-EN 818-2



Budowa zawiesi łańcuchowych

Zawiesie łańcuchowe 1-cięgnowe składa się z elementów wykonanych ze stali klasy 8. Elementem, które wyróżnia zawiesie od pozostałych jest hak bezpieczny. Hak bezpieczny jest zbudowany z dwóch elementów, z których jeden jest ruchomy. Ruchomym element jest ząb haka, który po zawieszenie ładunku uniemożliwia otworzenie zapadki haka.

Ogniwo zbiorcze nazywane też ogniwem głównym łączy łańcuchowe cięgna w jeden punkt zaczepowy umożliwiający zaczepienie zawiesia łańcuchowego. Wszystkie elementy, prócz łańcucha pomalowane są proszkowo na kolor czerwony, co uodparnia na korozję. Wytrzymałości na rozciągniecie poszczególnego elementy jest równa 800 M/mm².

Zawiesie łańcuchowe jako jedyne z zawiesi dźwigowych składa się z elementów wymienialnych, co oznacza, że każdy zużyty element można wymienić na nowy.



 Budowa zawiesia łańcuchowego

Zawiesie łańcuchowe 1-cięgnowe dostępne jest w dwóch kolorach łańcucha: czarny oraz czerwonym.

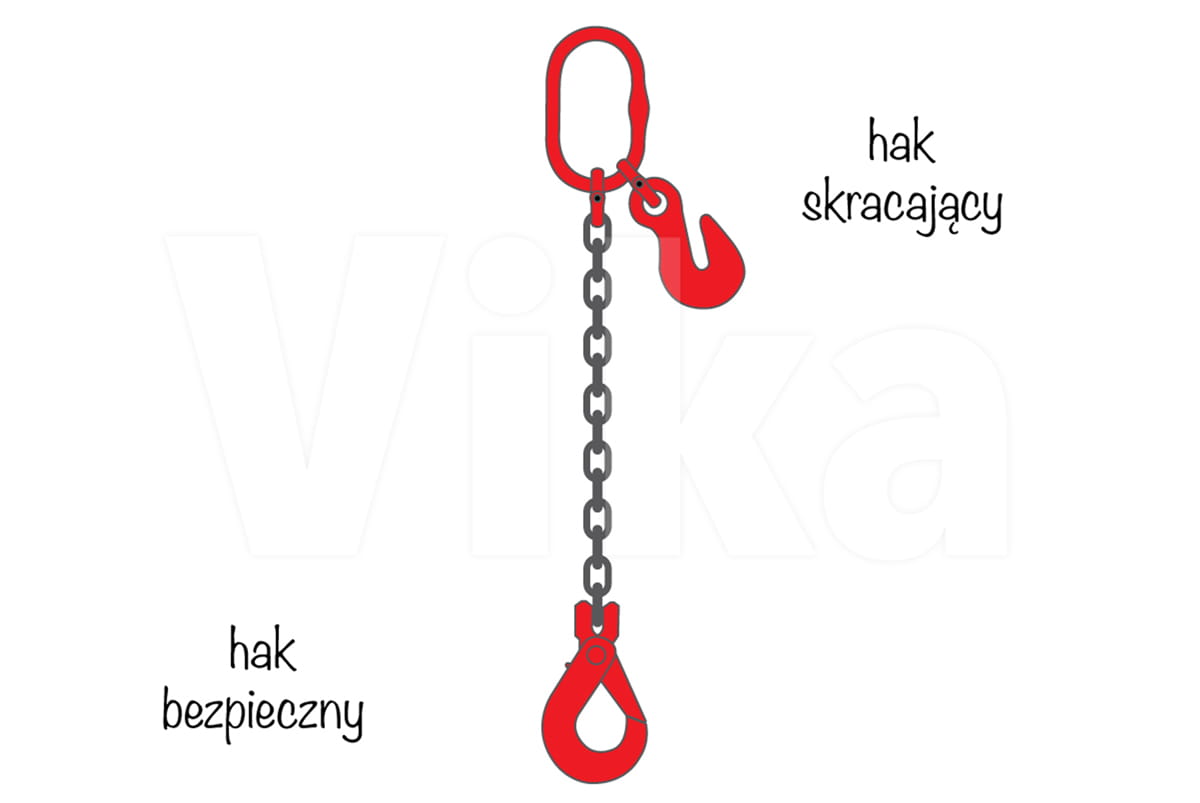

Zawiesie łańcuchowe z hakiem skracającym

Wyposażenie zawiesia łańcuchowego w hak skracający daje możliwość dowolnego skracania łańcucha zawiesia. Hak skracający montowany do ogniwa głównego co daje możliwie jak największą możliwość zmiany długości cięgna.

Zawiesie łańcuchowe jako jedyne spośród zawiesi dźwigowych może być wyposażone w hak skracający umożliwiający na dowolne skrócenie cięgna.



Zalety zawiesi łańcuchowych 1-cięgnowych

  • duży zakres wartości DOR wynoszący od 1,12 tony do 15 ton
  • tabliczka znamionowa na stałe zaczepiona do ogniwa
  • współczynnik bezpieczeństwa: 4:1
  • hak skracający umożliwiający dobranie długości łańcucha
  • długa żywotność - zawiesia łańcuchowe są odporne na działanie ostrych krawędzi
  • zakres temperaturach: od -40°C do 200°C
  • 1 rok gwarancji na wszystkie komponenty zawiesi łańcuchowych
  • dostępne od ręki i szybka wysyłka
  • stal klasy 8 odporna na korozje



Ogniwo zbiorcze - tabela wymiarów

WLL [tony] d [mm] W [mm] L [mm] Waga [kg]
1,6 14 60 110 0,34
2,12 16 60 110 0,53
3,15 18 75 135 0,83
5,3 22 90 160 1,5
8 26 100 180 2,32
11,2 32 110 200 3,95
14 36 140 260 6,34
17 40 160 300 8,96
21,2 45 180 340 12,8
31,5 50 190 350 16,88
45 56 200 400 23,28
56 63 220 430 32

Ogniwo zbiorcze - wymiary

Hak standardowy - tabela wymiarów

WLL [tony] Rozmiar E [mm] b [mm] h [mm] m [mm] L [mm] Waga [kg]
1,12 6 29 8,5 19,5 34 95,5 0,5
2 7/8 34 9,5 24 46 121 0,8
3,15 10 44 12 28,5 56 146 1,5
5,3 13 52 15 40 69 182 2,8
8 16 60 18 50,5 86 218 5,6
12,5 20 83 25 55 100 240 7,5
15 22 88 25,5 67 98 276,5 11,5

Hak bezpieczny do łańcucha

Dane techniczne

Materiał cięgna stalowy łańcuch
Liczba cięgien 1-cięgnowe
Rodzaj zakończenia hak bezpieczny
Rodzaj ładunku z zaczepem
