Długa śruba mocująca obrotowa do podnoszenia





Opis

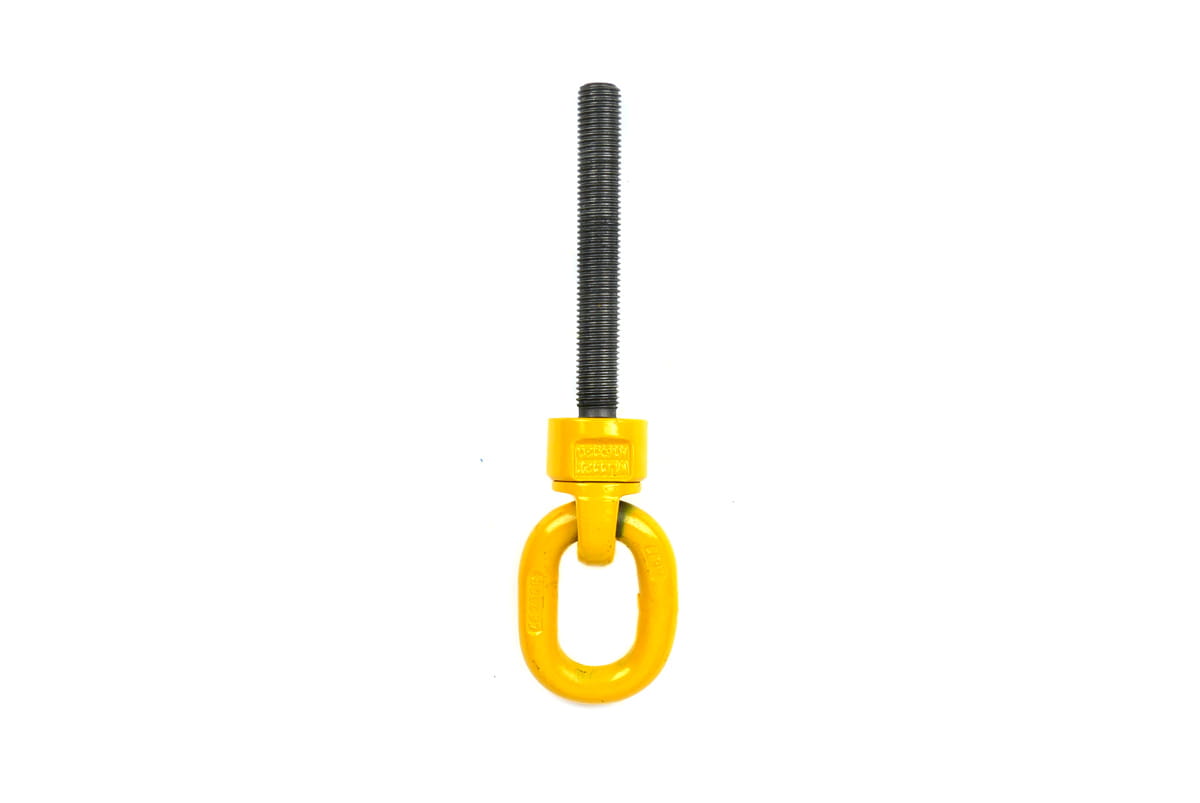

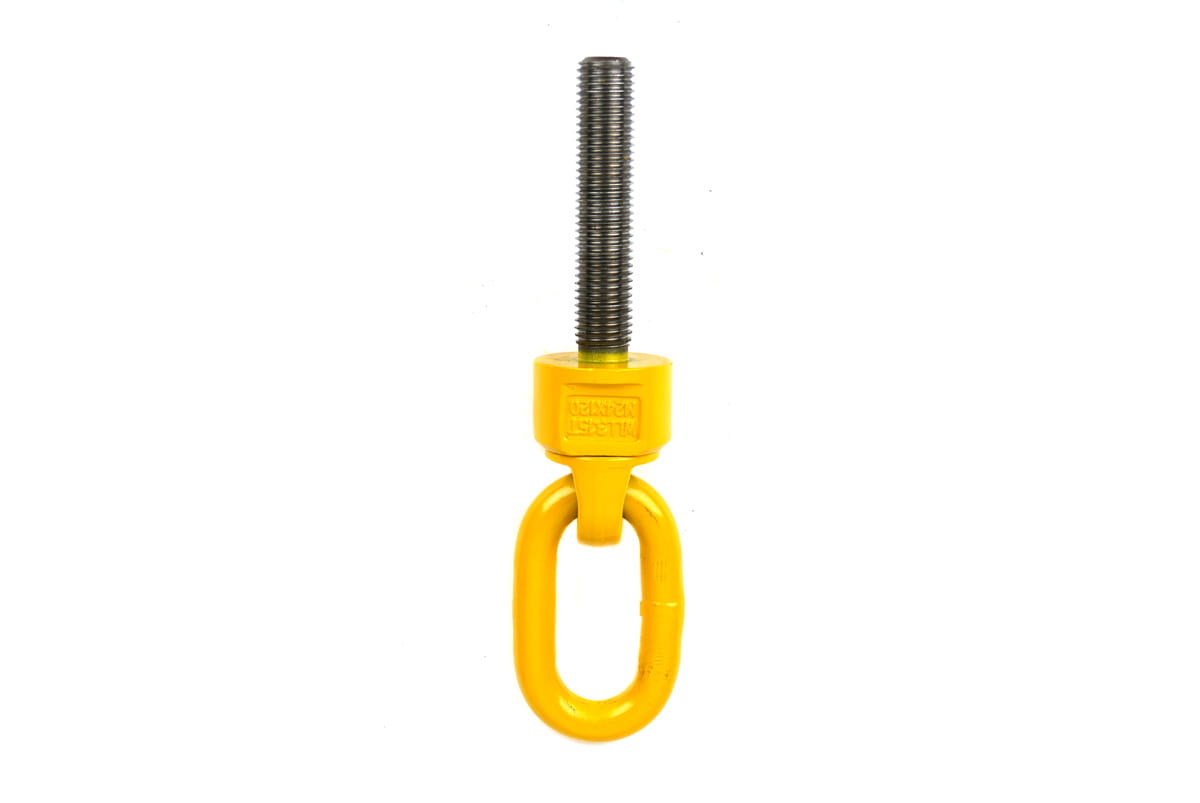

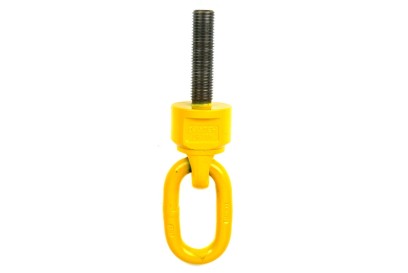

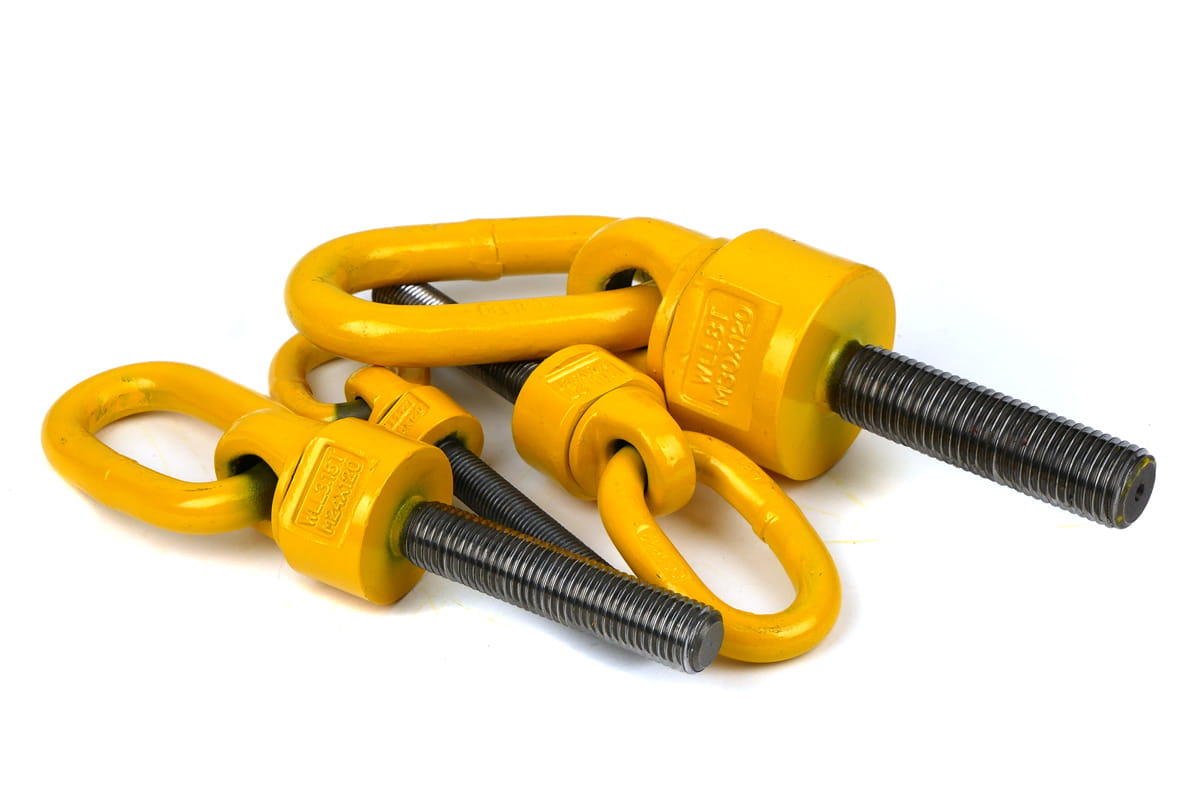

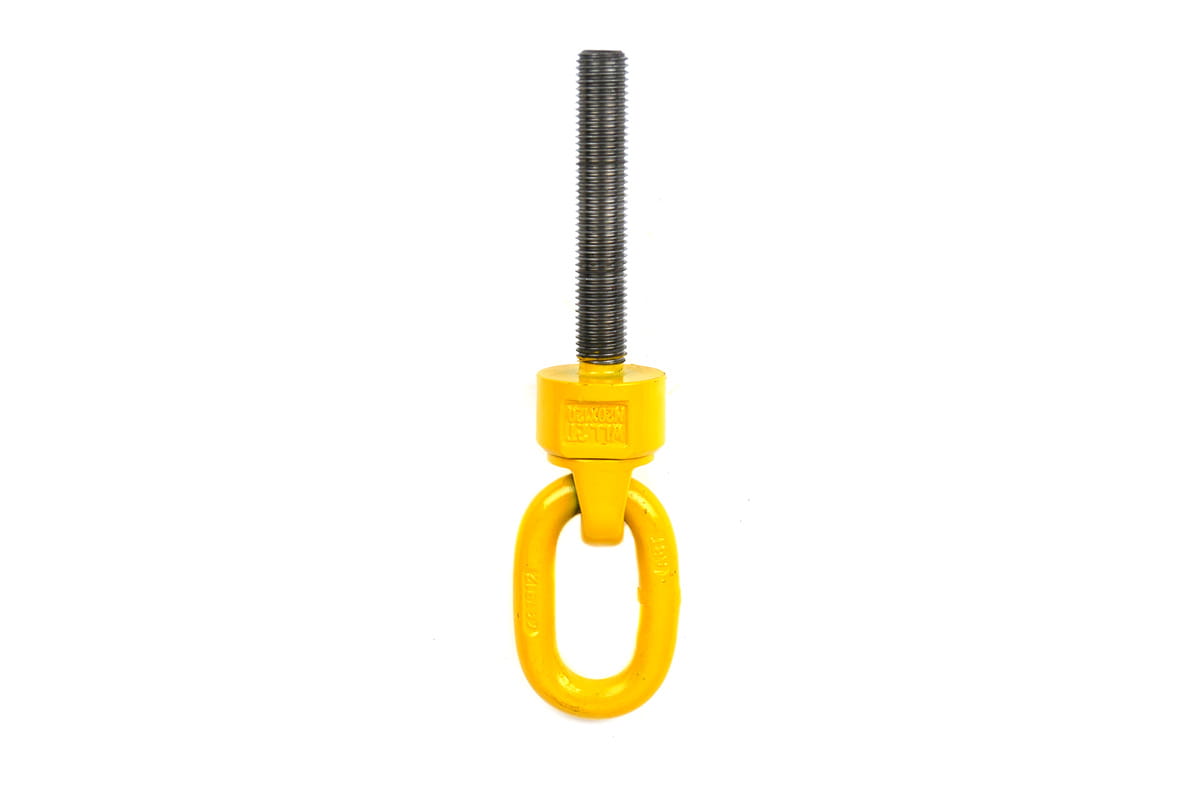

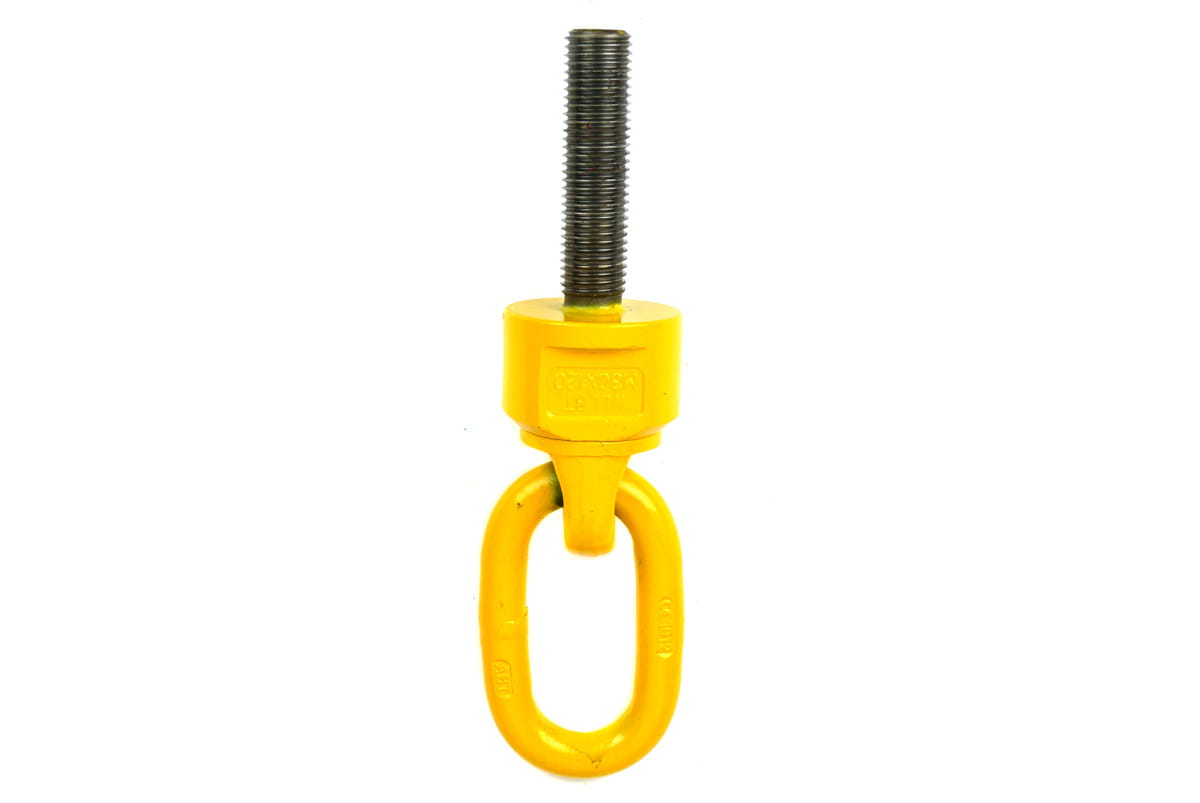

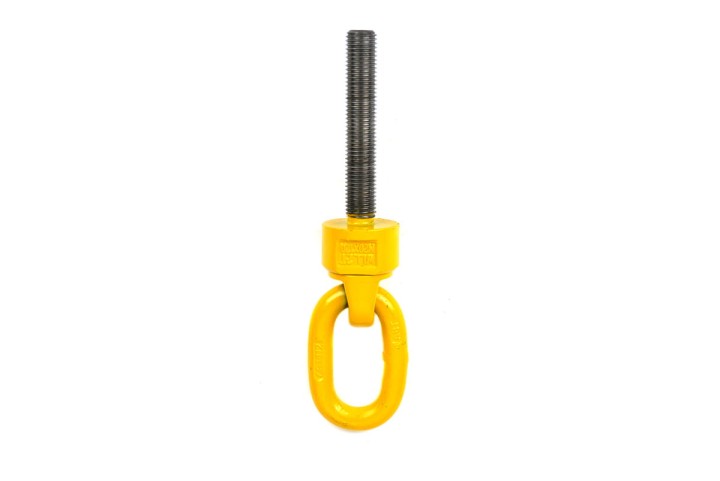

Śruba mocująca obrotowa do podnoszenia
Śruba mocująca obrotowa z uchem do uniwersalnego zaczepienia dla wszystkich kierunków podnoszenia. Dedykowana jest do podnoszenia ładunków oraz bezpośredniego montażu uchwytu do ładunku. Umożliwia obracanie lub przechylanie ciężkich ładunków. Może być wykorzystana jako punkt mocujący do zabezpieczenia ładunku oraz do podnoszenia ładunku. Wykonane ze stali przystosowane do pracy w zakresie temperatur -40°C - +400°C. Spełnia standard EN1677-1.
Śruba z obrotowym uchem do podnoszenia to specjalistyczny rodzaj śruby, która dzięki normie EN 1677-1 przystosowana jest do podnoszeni i transportowania ciężkich przedmiotów. Posiada obrotowe ucho, które jest ogniwem pozwalające na swobodne ustawienie ładunku i zawiesia podczas podnoszenia zwiększając bezpieczeństwo i efektywność operacji. Śruba mocująca z uchem jest przydatna w przemyśle, budownictwie oraz rolnictwie gdzie często wymagane jest przemieszanie elementów.
Tabela wymiarów uchwytów
Wielkość | WLL | e | b | d | g | t | Waga |
M16 | 1,12 t | 120 mm | 36 mm | 16 mm | 52 mm | 42 mm | 0,8 kg |
M20 | 2 t | 120 mm | 50 mm | 20 mm | 68 mm | 56 mm | 1,2 kg |
M24 | 3,15 t | 120 mm | 57 mm | 24 mm | 75 mm | 65,5 mm | 1,5 kg |
M30 | 8 t | 120 mm | 80 mm | 30 mm | 112 mm | 92 mm | 4 kg |
Tabela wytrzymałości
Rozmiar |
90° |
90° |
90° |
90° |
0°-45° |
45°-60° |
0°-45° |
45°-60° |
Moment obrotowy |
M16 | 2 t | 1,1 t | 4 t | 2,2 t | 1,54 t | 1,1 t | 2,31 kg | 1,65 t | 45-70 Nm |
M20 | 4 t | 2 t | 8 t | 4 t | 2,8 t | 2 t | 4,2 kg | 3 t | 75-130 Nm |
M24 | 6, 3 t | 3,15 t | 12,6 t | 6,4 t | 4,48 t | 3,15 t | 6,72 t | 4,8 t | 90-130 Nm |
M30 | 11,8 t | 8 t | 23,6 t | 16 t | 11,20 t | 8 t | 16,8 kg | 12 t | 230-400 Nm |
Standard z uchem EN 1677-1
EN 1677-1 to norma europejska dotycząca komponentów, które służą do podnoszenia i transportowania ładunków. Celem tej normy jest określenie wymagań bezpieczeństwa i jakości dla tego typu komponentów, w tym śrub z uchem, haków, klamer, kół zębatych i innych elementów do podnoszenia ładunków. Norma ta określa również testy, które muszą być przeprowadzone na komponentach, aby potwierdzić ich zgodność z wymaganiami bezpieczeństwa i jakości.
