Śruba mocująca obrotowa do podnoszenia wzmocnienia





Opis

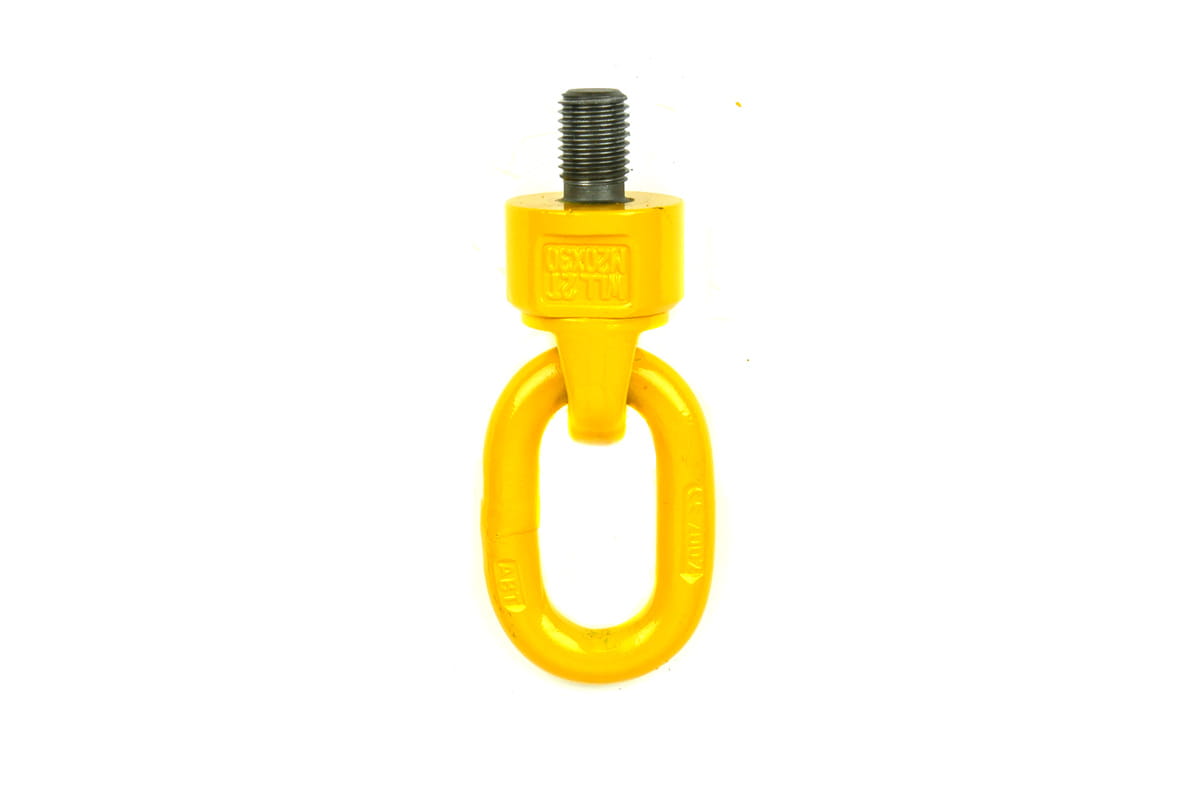

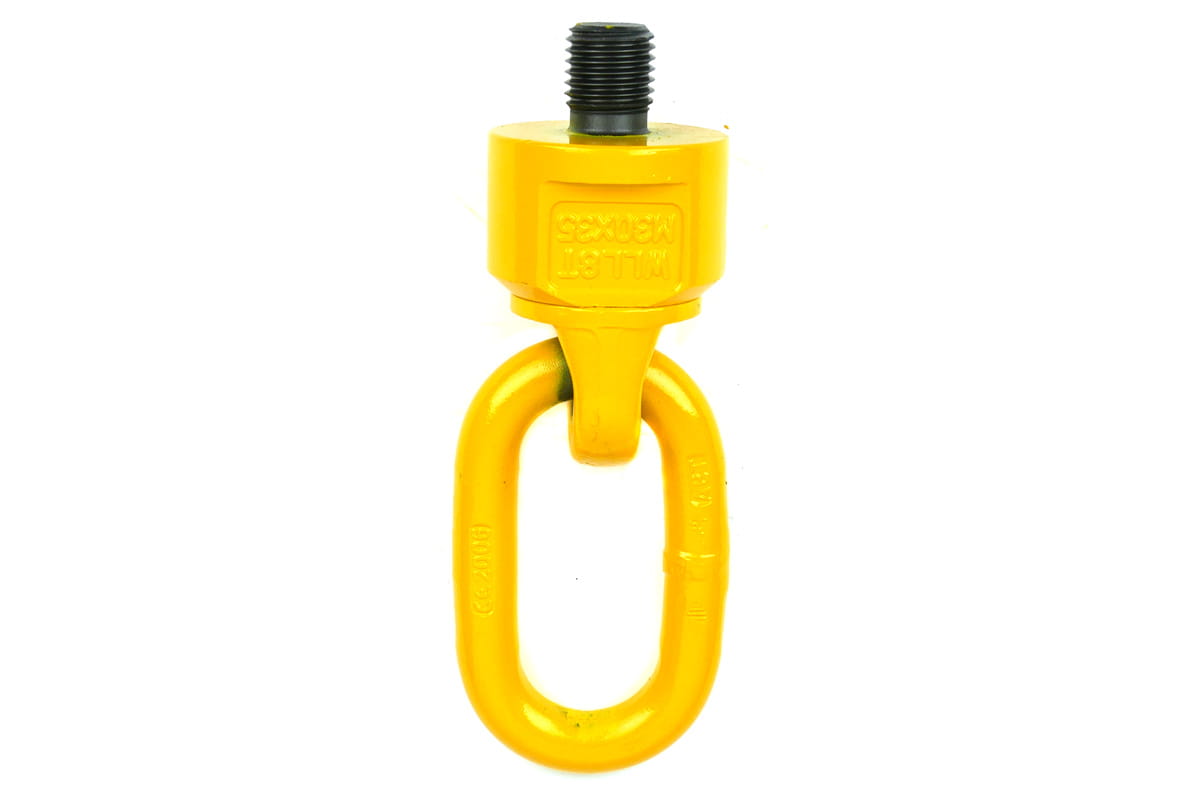

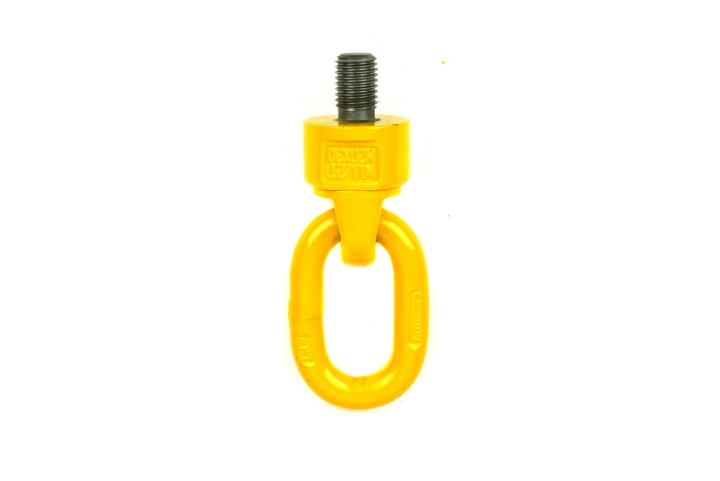

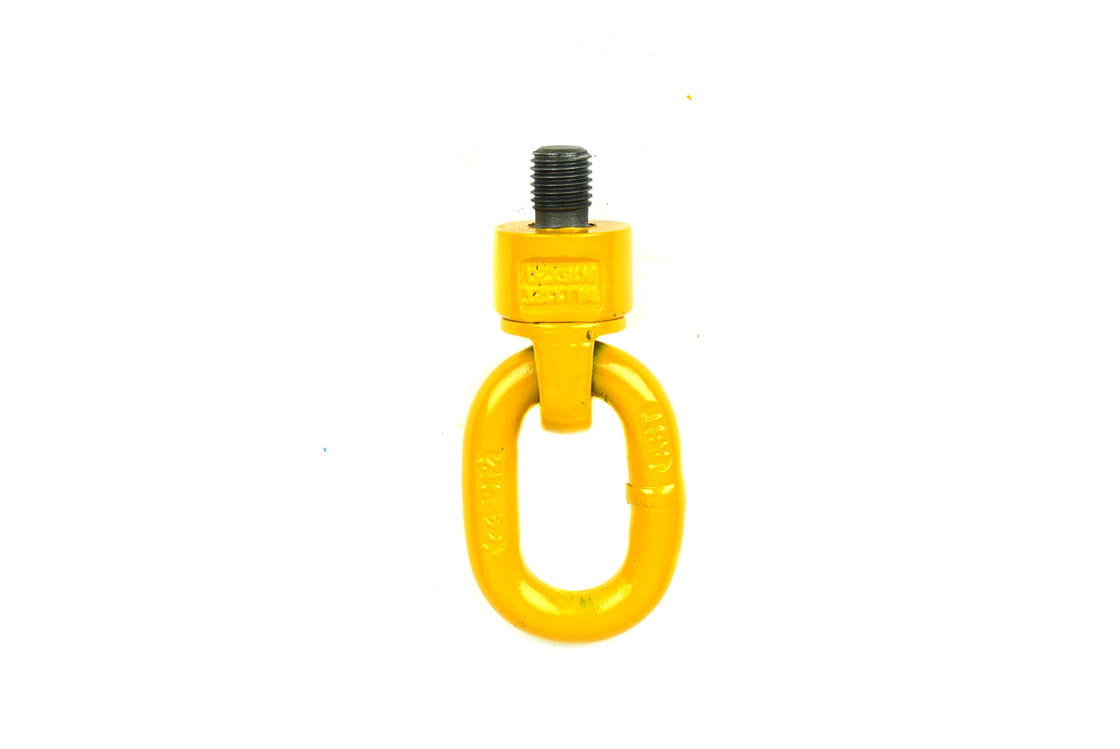

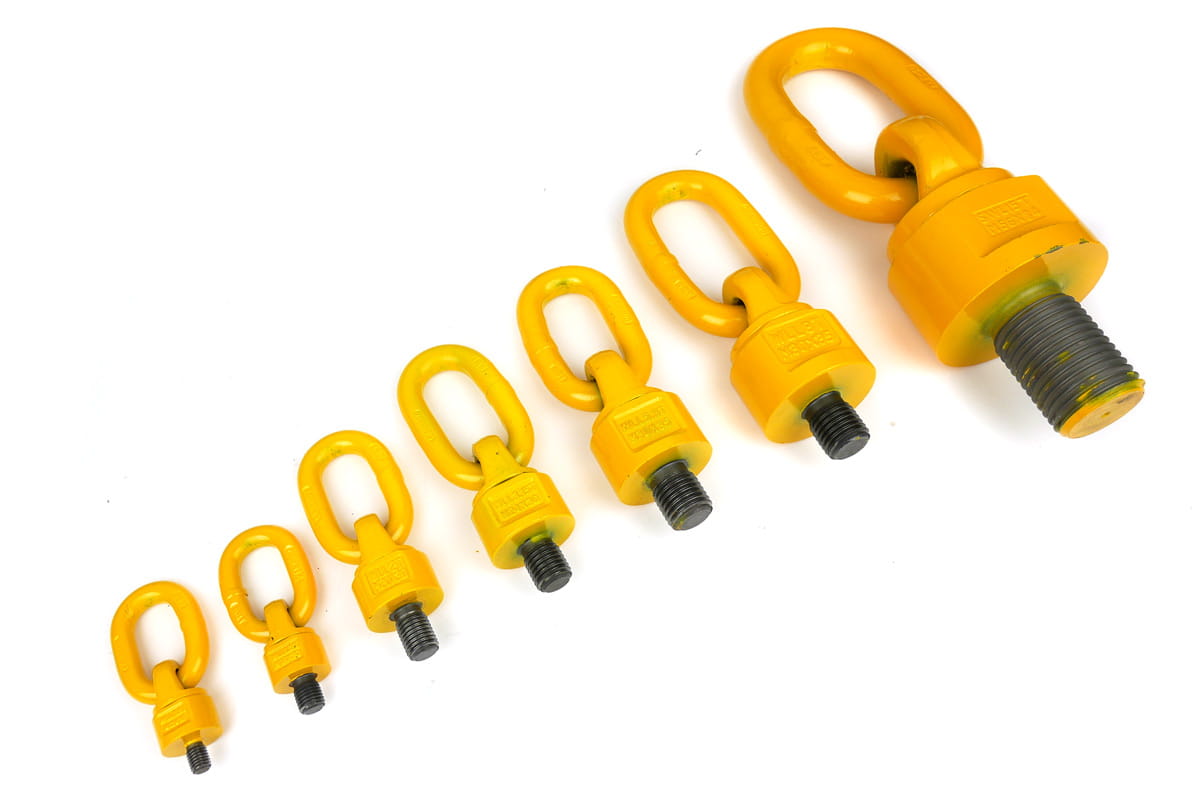

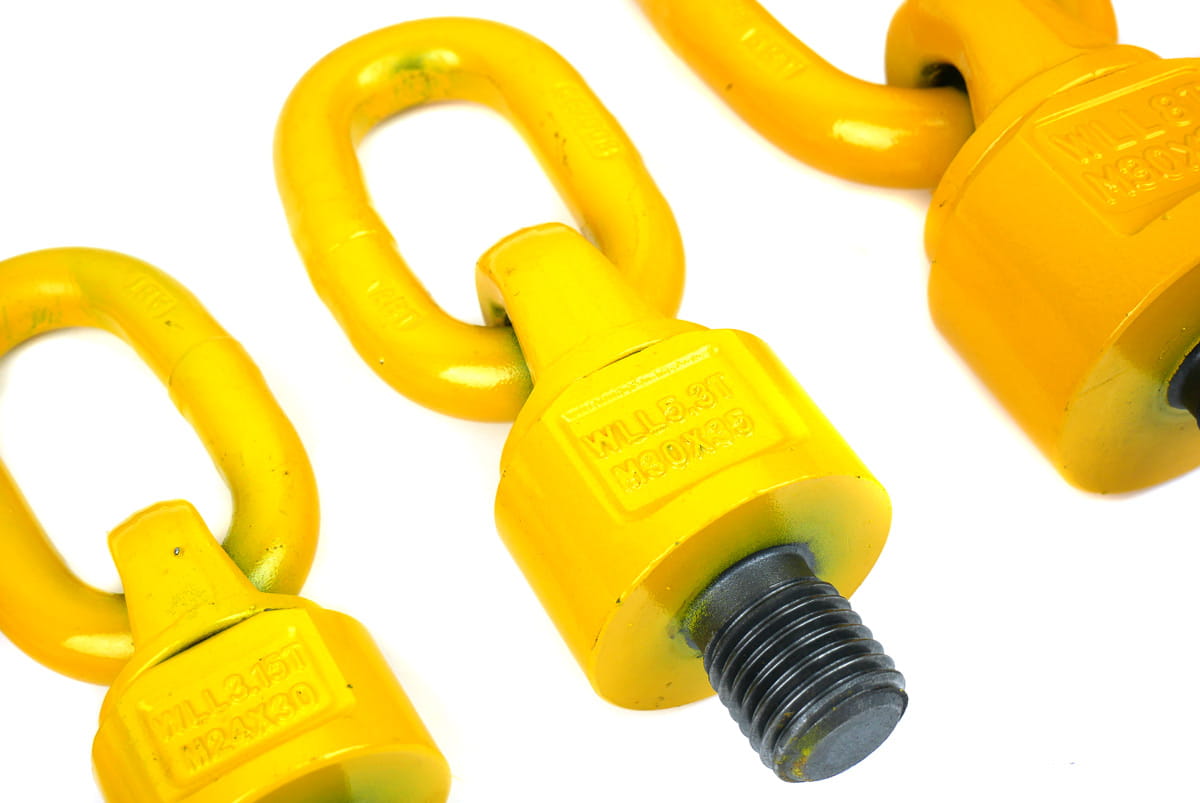

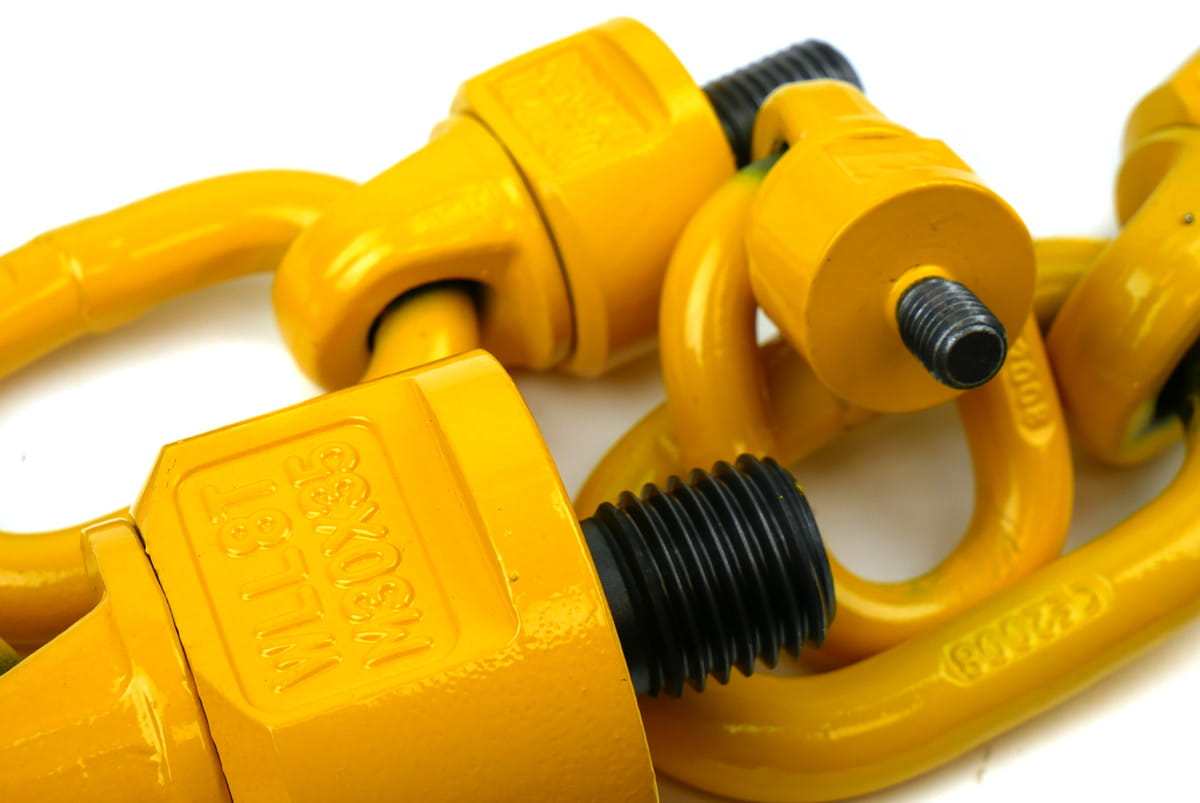

Śruba mocująca obrotowa do podnoszenia - wzmocniona
Śruba mocująca obrotowa z uchem do uniwersalnego użytku dla wszystkich kierunków podnoszenia. Śruba cechują się dodatkowym wzmocnieniem konstrukcyjnym. Może być wykorzystana jako punkt mocujący do zabezpieczenia ładunku oraz do podnoszenia ładunku. Wykonane ze stali przystosowane do pracy w zakresie temperatur -40°C - +400°C. Spełnia standard EN1677-1.
Tabela wymiarów uchwytów
Wielkość | WLL | e | b | d | g | t | Waga |
M16 | 1,12t | 20 mm | 36 mm | 16 mm | 52 mm | 42 mm | 0,5 kg |
M20 | 2t | 30 mm | 50 mm | 20 mm | 68 mm | 56 mm | 1 kg |
M30 | 8t | 25 mm | 80 mm | 30 mm | 112 mm | 92 mm | 3,5 kg |
Tabela wytrzymałości
Rozmiar |
90° |
90° |
90° |
90° |
0°-45° |
45°-60° |
0°-45° |
45°-60° |
Moment obrotowy |
M16 | 2 t | 1,1 t | 4 t | 2,2 t | 1,54 t | 1,1 t | 2,31 kg | 1,65 t | 45-70 Nm |
M20 | 4 t | 2 t | 8 t | 4 t | 2,8 t | 2 t | 4,2 kg | 3 t | 75-130 Nm |
M30 | 11,8 t | 8 t | 23,6 t | 16 t | 11,20 t | 8 t | 16,8 kg | 12 t | 230-400 Nm |
