Nakrętka z uchem do podnoszenia
Opis

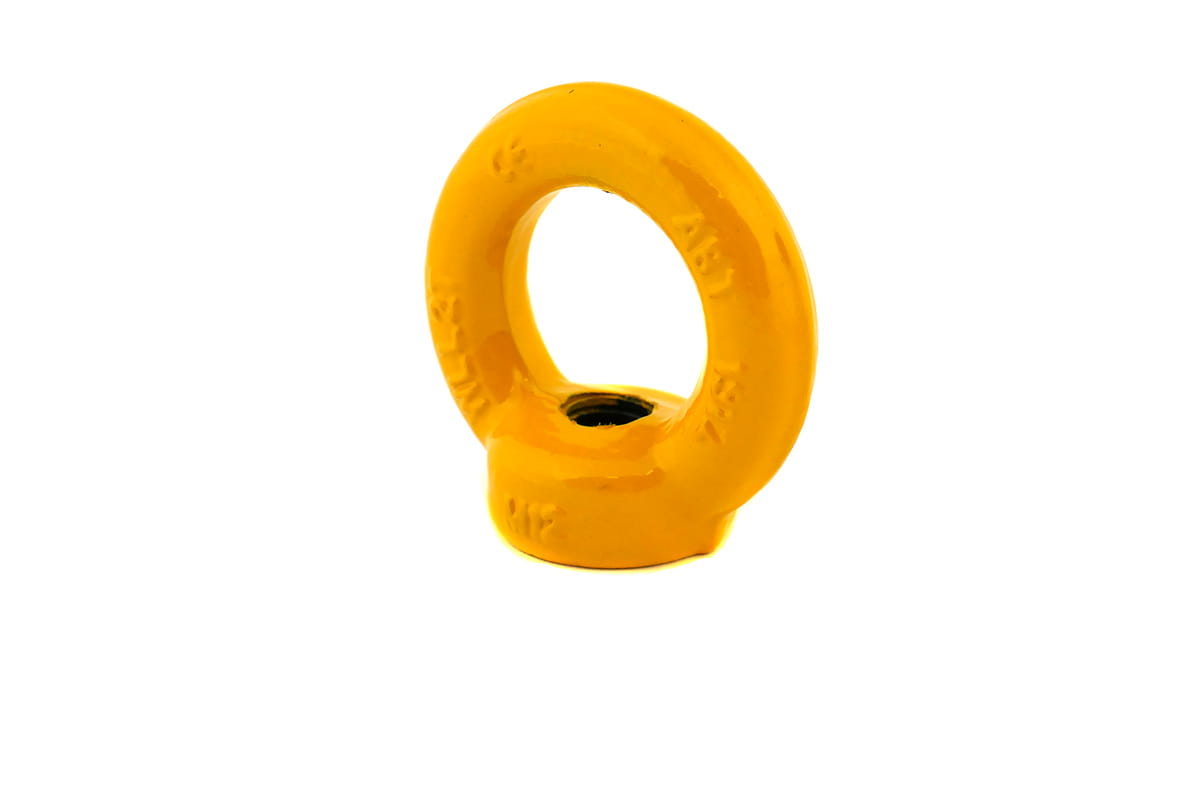

Nakrętka z uchem do podnoszenia
Nakrętka z uchem do podnoszenia dostępna w różnych rozmiarach. Nakrętki z uchem znajdują szerokie zastosowanie w lawetach, kontenerach oraz naczepach stosowany jako łatwy w montażu i demontażu punkt mocujący. Znajduję zastosowanie w branżach przemysłowych oraz w zastosowaniu hobbistycznym.
Nakrętka z uchem do podnoszenia to specjalistyczny rodzaj nakrętki, która jest przeznaczona do bezpiecznego i skutecznego podnoszenia ciężkich przedmiotów. Posiada specjalne ucho lub hak, które pozwala na przymocowanie haków lub innych elementów zaczepnych, umożliwiając w ten sposób podnoszenie i transportowanie ładunków. Nakrętka ta jest często stosowana w przemyśle, budownictwie, rolnictwie oraz w innych dziedzinach, gdzie wymagane jest bezpieczne i skuteczne podnoszenie ciężkich przedmiotów.
- Wykonany ze stali klasy 8
- DOR dla podnoszenia w pionie oznaczony na uchu
- W podnoszeniu bocznym obciążenie stanowi 25% pionowego DOR
- Powierzchnia malowana proszkowo na kolor żółty
- Współczynnik bezpieczeństwa 4:1
- Zgodne z Dyrektywą Maszynową UE 2006/42/WE
- Wykonany zgodnie z wymogami europejskiej normy: EN 1677, EN ISO 12100:2010
Rozmiar M16 w kolorze czerwonym.
Wymiary nakrętki z uchem
Rozmiar M | D [mm] | O [mm] | H [mm] | Waga [kg] |
M6 | 36 | 20 | 36 | 0,05 |
M8 | 36 | 20 | 36 | 0,05 |
M10 | 45 | 25 | 45 | 0,09 |
M12 | 54 | 30 | 53 | 0,16 |
M14 | 63 | 35 | 62 | 0,24 |
M16 | 63 | 35 | 62 | 0,24 |
M20 | 72 | 40 | 71 | 0,36 |
M24 | 90 | 50 | 90 | 0,72 |
Tabela wytrzymałości nakrętki z uchem
Dopuszczalne Obciążanie Robocze nakrętki z uchem podczas podnoszenia redukuję się o 30% przy sile skierowanej pod kątem do 45 stopni od osi gwintu. Pod kątem 45 stopni do 90 stopni następuję redukcji DOR o 50%. Zabrania się obciążania śruby prostopadle do płaszczyzny ucha. Podane obciążenia są ważne gdy gwint śruby jest całkowicie wkręcony w otwór montażów.
Rozmiar |
90° |
90° |
90° |
90° |
0°-45° |
45°-60° |
0°-45° |
45°-60° |
Moment obrotowy |
M6 | 0,4 t | 0,15 t | 0,8 t | 0,2 t | 0,14 t | 0,1 t | 0,21 t | 0,15 t | 3,5 Nm |
M8 | 1 t | 0,4 t | 2 t | 0,5 t | 0,35 t | 0,25 t | 0,52 t | 0,37 t | 8 Nm |
M10 | 1 t | 0,4 t | 2 t | 0,5 t | 0,35 t | 0,25 t | 0,52 t | 0,37 t | 16 Nm |
M12 | 2 t | 0,75 t | 4 t | 1 t | 0,8 t | 0,5 t | 1 t | 0,75 t | 28 Nm |
M14 | 4 t | 1,5 t | 8 t | 2 t | 1,4 t | 1 t | 2,1 t | 1,5 t | 70 Nm |
M16 | 4 t | 1,5 t | 8 t | 2 t | 1,4 t | 1 t | 2,1 t | 1,5 t | 70 Nm |
M20 | 6 t | 2,3 t | 12 t | 3 t | 2,1 t | 1,5 t | 3,15 t | 2,25 t | 135 Nm |
M24 | 8 t | 3,2 t | 16 t | 4 t | 2,8 t | 2 t | 4,2 t | 3 t | 230 Nm |
M30 | 12 t | 4,5 t | 24 t | 6 t | 4,2 t | 3 t | 6,3 t | 4,5 t | 465 Nm |
