Śruba z uchem do podnoszenia





Opis

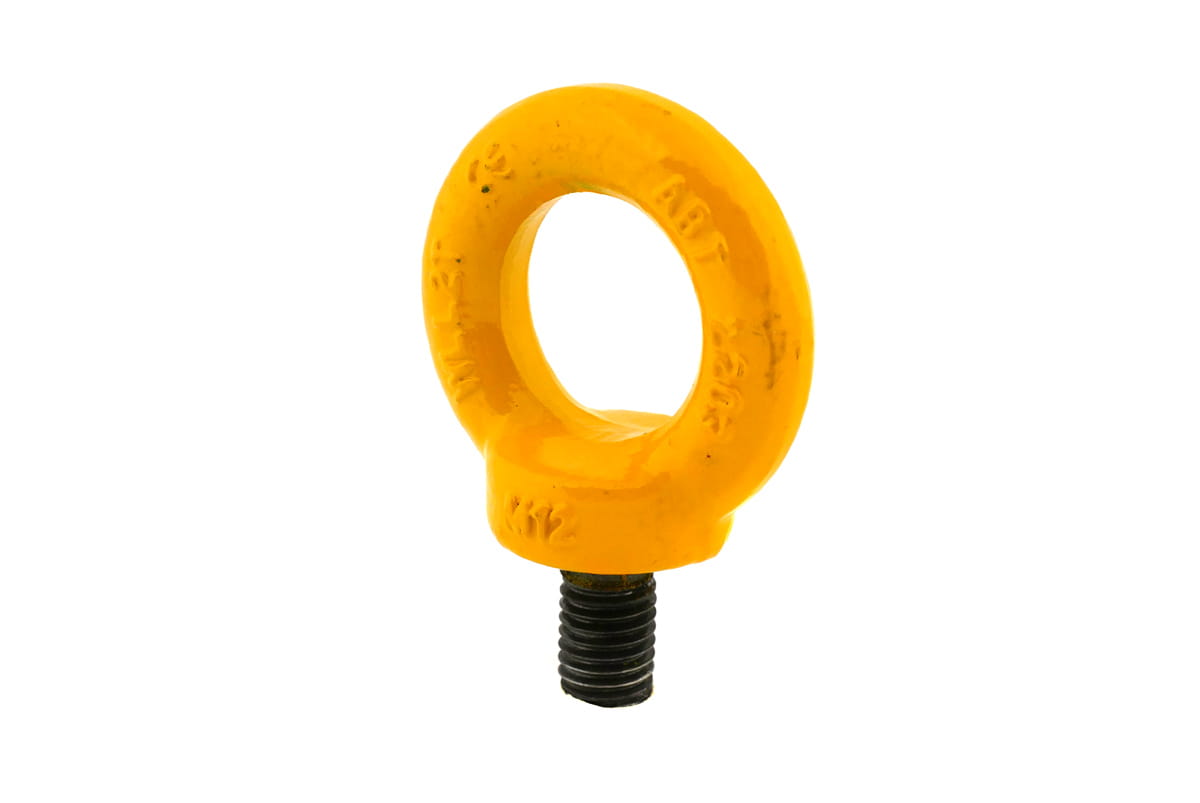

Śruba z uchem do podnoszenia
Śruba z uchem do podnoszenia do podnoszenia ładunków to rodzaj śruby, która jest przeznaczona do mocowania i podnoszenia różnego rodzaju ładunków. Posiada specjalne ucho, które umożliwia podnoszenie ładunków za pomocą haków. Śruby z uchem charakteryzują się wysoką wytrzymałością i odpornością na obciążenia, co pozwala na bezpieczne i stabilne podnoszenie nawet ciężkich przedmiotów. Śrub tego typu są wykonane ze stali klasy 8.
Śruby dostępna w różnych rozmiarach.
- Wykonany ze stali klasy 8
- DOR dla podnoszenia w pionie oznaczony na uchu
- W podnoszeniu bocznym obciążenie stanowi 25% pionowego DOR
- Powierzchnia malowana proszkowo na kolor żółty
- Współczynnik bezpieczeństwa 4:1
- Zgodne z Dyrektywą Maszynową UE 2006/42/WE
- Wykonany zgodnie z wymogami europejskiej normy: EN 1677, EN ISO 12100:2010
Wymiary śruby z uchem
Rozmiar M | D [mm] | L [mm] | O [mm] | H [mm] | Waga [kg] |
M6 | 28 | 13 | 16 | 29 | 0,05 |
M8 | 39 | 15 | 20 | 36 | 0,06 |
M10 | 45 | 18 | 25 | 45 | 0,11 |
M12 | 54 | 22 | 30 | 53 | 0,18 |
M14 | 63 | 28 | 35 | 60 | 0,28 |
M16 | 63 | 28 | 35 | 60 | 0,28 |
M20 | 72 | 30 | 40 | 71 | 0,45 |
M24 | 90 | 38 | 50 | 90 | 0,87 |
M30 | 108 | 45 | 60 | 109 | 1,66 |
Tabela wytrzymałości (DOR) śruby z uchem
Dopuszczalne Obciążanie Robocze śruby z uchem podczas podnoszenia redukuję się o 30% przy sile skierowanej pod kątem do 45 stopni od osi gwintu. Pod kątem 45 stopni do 90 stopni następuję redukcji DOR o 50%. Zabrania się obciążania śruby prostopadle do płaszczyzny ucha. Podane obciążenia są ważne gdy gwint śruby jest całkowicie wkręcony w otwór montażów.
Rozmiar |
90° |
90° |
90° |
90° |
0°-45° |
45°-60° |
0°-45° |
45°-60° |
Moment obrotowy |
M6 | 0,4 t | 0,15 t | 0,8 t | 0,2 t | 0,14 t | 0,1 t | 0,21 t | 0,15 t | 3,5 Nm |
M8 | 1 t | 0,4 t | 2 t | 0,5 t | 0,35 t | 0,25 t | 0,52 t | 0,37 t | 8 Nm |
M10 | 1 t | 0,4 t | 2 t | 0,5 t | 0,35 t | 0,25 t | 0,52 t | 0,37 t | 16 Nm |
M12 | 2 t | 0,75 t | 4 t | 1 t | 0,8 t | 0,5 t | 1 t | 0,75 t | 28 Nm |
M14 | 4 t | 1,5 t | 8 t | 2 t | 1,4 t | 1 t | 2,1 t | 1,5 t | 70 Nm |
M16 | 4 t | 1,5 t | 8 t | 2 t | 1,4 t | 1 t | 2,1 t | 1,5 t | 70 Nm |
M20 | 6 t | 2,3 t | 12 t | 3 t | 2,1 t | 1,5 t | 3,15 t | 2,25 t | 135 Nm |
M24 | 8 t | 3,2 t | 16 t | 4 t | 2,8 t | 2 t | 4,2 t | 3 t | 230 Nm |
M30 | 12 t | 4,5 t | 24 t | 6 t | 4,2 t | 3 t | 6,3 t | 4,5 t | 465 Nm |
